| Brand Name: | GEZHI or OEM |
| Số mẫu: | Hộp ABS tuần hoàn quang 3 cổng |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

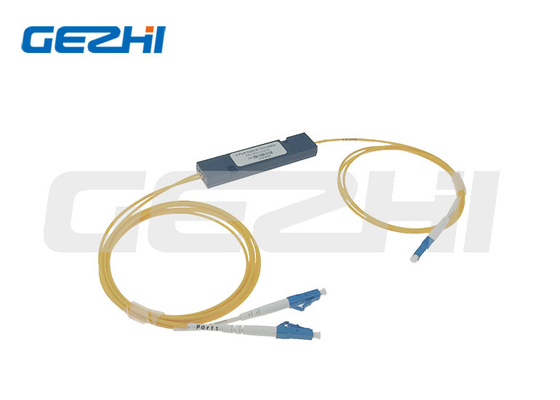

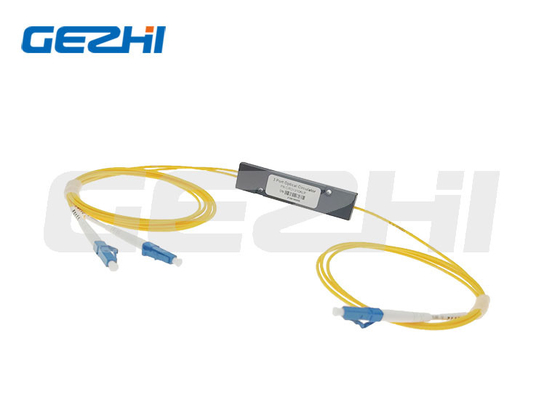

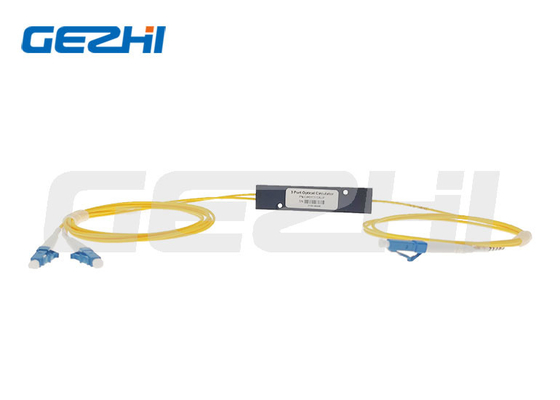

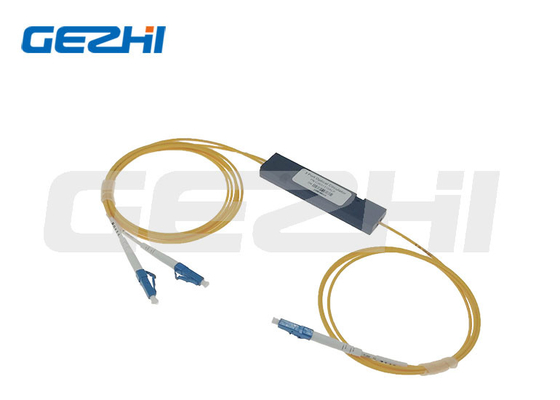

Độ tin cậy và ổn định cao Hộp 3 cổng tuần hoàn sợi quang ABS có đầu nối SC
Mô tả Sản phẩm
Bộ tuần hoàn quang của Gezhi có nhiều ứng dụng trong mạch quang và hệ thống thông tin quang để chuyển hướng tín hiệu quang hai chiều vào các cổng khác nhau.
Tính năng này rất quan trọng đối với truyền và liên lạc hai chiều quang. Thông thường, nó được sử dụng cho bộ thu phát quang, bộ lọc FBG (cách tử sợi Bragg) và bộ khuếch đại quang.
Các ứng dụng
Ghép kênh Add-Drop
Khớp nối các thiết bị bù tán sắc màu trong dòng
Cảm biến sợi quang
Bơm hai chiều
Hệ thống truyền tín hiệu hai chiều
Đặc trưng
Mất chèn thấp
Cách ly kênh cao
chi phí hiệu quả
Gói nhỏ gọn
PDL thấp
Độ tin cậy và ổn định cao
Sự chỉ rõ
| Thương hiệu | địa chỉ | |
| Bưu kiện | hộp ABS | |
| Cấu hình | Cổng 1 đến Cổng 2 đến Cổng 3 | |
| Bước sóng hoạt động (nm) | 1310±30 hoặc 1550±30 hoặc 1585±30 | |
| Cách ly (dB) | Đặc trưng | 0,6 |
| tối đa | 0,8 | |
| Cách ly điển hình (dB) | ≥50 | |
| Cách ly tối thiểu (dB) | ≥40 | |
| Nói chéo (dB) | ≥50 | |
| Suy hao phụ thuộc phân cực (dB) | <0,15 | |
| Phân cực chế độ phân tán | <0,1 | |
| Mất mát trở lại (dB) | ≥50 | |
| Xử lý công suất (mW) | 500 | |
| Nhiệt độ lựa chọn (℃) | -10~+75 | |
| Kích thước gói hàng (mm) | Φ5,5xL50 hoặc Φ5,5xL63 | |
sơ đồ ứng dụng
Như hình minh họa: Một Circulator được đặt ở cả hai đầu của sợi quang.Mỗi Circulator có chức năng thêm tín hiệu theo một hướng trong khi loại bỏ tín hiệu theo hướng khác.Xem ví dụ bên trái.
Bộ tuần hoàn có thể được sử dụng để gửi tín hiệu quang qua một sợi quang theo hai hướng.
|
|
