| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | Hộp ABS tuần hoàn quang 3 cổng |
| MOQ: | 1 cái |
| giá bán: | US$59-US$118 |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây |

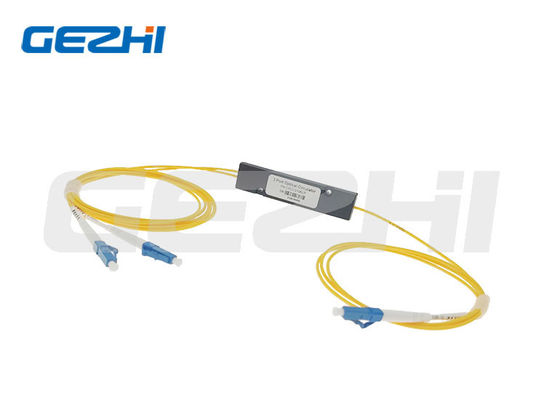

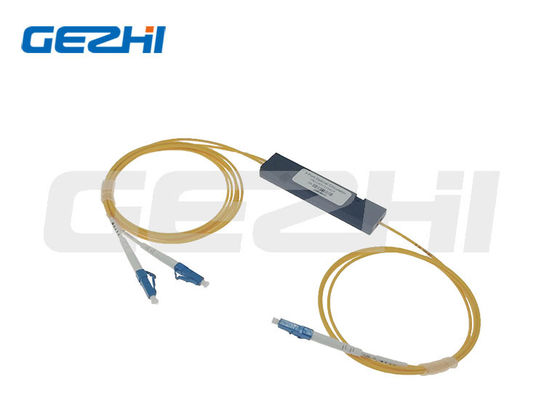

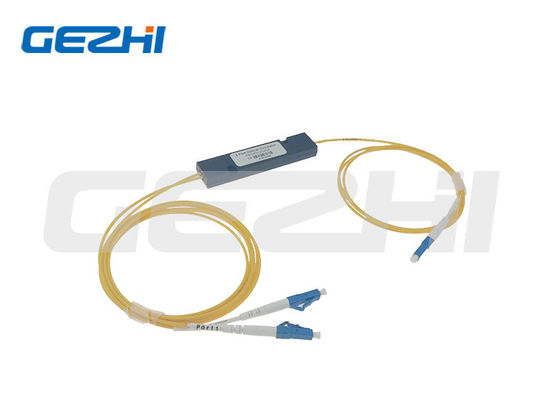

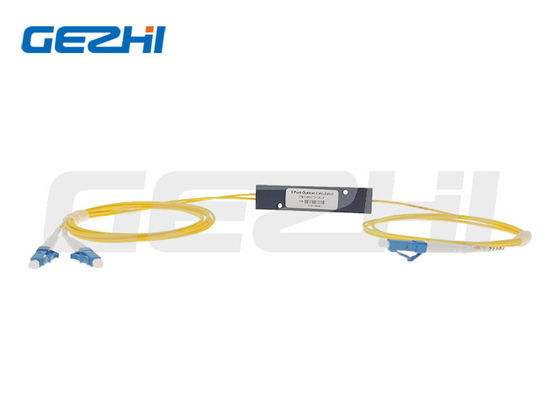

Bộ định tuyến quang sợi quang 3 cổng ABS với đầu nối SC Độ tin cậy & ổn định cao
Mô tả sản phẩm
Bộ định tuyến quang của Gezhi có nhiều ứng dụng trong mạch quang và hệ thống truyền thông quang để chuyển hướng tín hiệu quang hai chiều vào các cổng khác nhau.
Tính năng này rất quan trọng đối với truyền và liên lạc hai chiều bằng quang. Thông thường, nó được sử dụng cho bộ thu phát quang, bộ lọc FBG (lưới Bragg sợi quang) và bộ khuếch đại quang.
Ứng dụng
Ghép kênh thêm-bớt
Ghép nối các thiết bị bù tán sắc theo đường thẳng
Cảm biến sợi quang
Bơm hai chiều
Hệ thống truyền tín hiệu hai chiều
Đặc điểm
Suy hao chèn thấp
Độ cách ly kênh cao
Hiệu quả về chi phí
Đóng gói nhỏ gọn
PDL thấp
Độ tin cậy & ổn định cao
Thông số kỹ thuật
| Thương hiệu | Gezhi | |
| Đóng gói | Hộp ABS | |
| Cấu hình | Cổng 1 sang Cổng 2 sang Cổng 3 | |
| Bước sóng hoạt động (nm) | 1310±30 hoặc 1550±30 hoặc 1585±30 | |
| Độ cách ly (dB) | Điển hình | 0.6 |
| Tối đa | 0.8 | |
| Độ cách ly điển hình (dB) | ≥50 | |
| Độ cách ly tối thiểu (dB) | ≥40 | |
| Xuyên âm (dB) | ≥50 | |
| Suy hao phụ thuộc phân cực (dB) | <0.15 | |
| Tán sắc chế độ phân cực | <0.1 | |
| Suy hao phản xạ (dB) | ≥50 | |
| Công suất xử lý (mW) | 500 | |
| Nhiệt độ hoạt động (℃) | -10~+75 | |
| Kích thước đóng gói (mm) | Φ5.5xL50 hoặc Φ5.5xL63 | |
Sơ đồ ứng dụng
Như hình vẽ: Một bộ định tuyến quang được đặt ở cả hai đầu của sợi quang. Mỗi bộ định tuyến quang hoạt động để thêm tín hiệu theo một hướng trong khi loại bỏ tín hiệu theo hướng khác. Xem ví dụ ở bên trái.
Bộ định tuyến quang có thể được sử dụng để gửi tín hiệu quang qua một sợi quang theo hai hướng.
|
|
