| Brand Name: | GEZHI or OEM |
| Số mẫu: | Mô-đun CWDM sợi 12CH MUX |
| MOQ: | 1 cái |
| giá bán: | Ngotiable |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

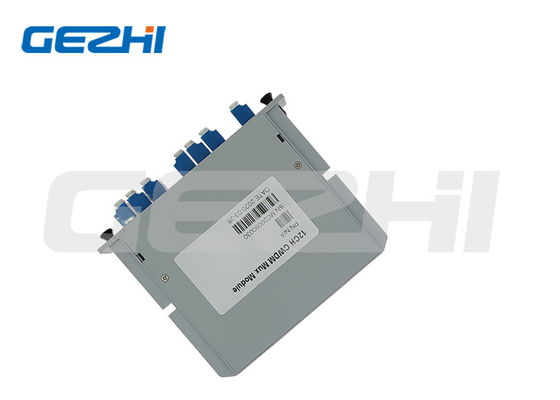

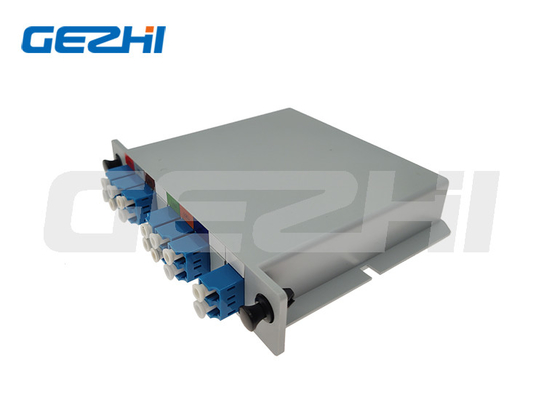

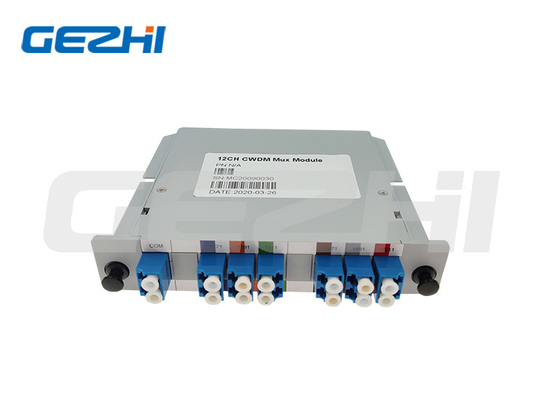

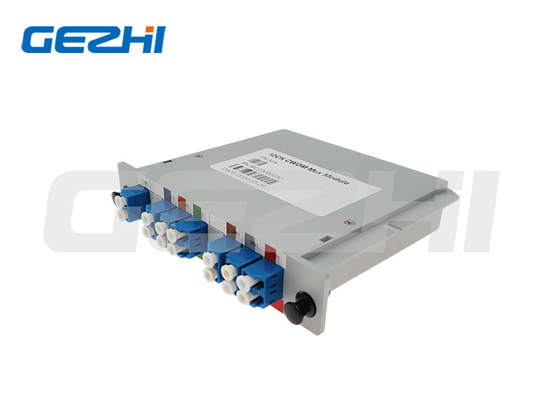

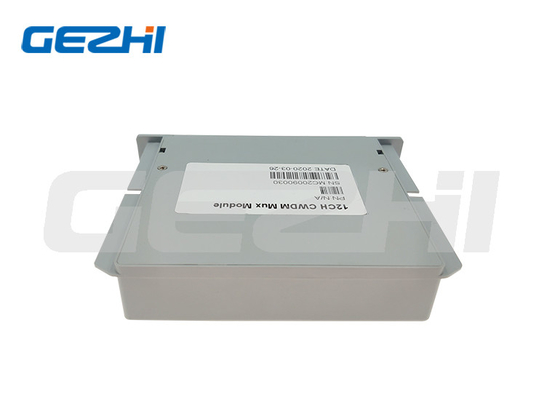

Mô-đun CWDM sợi quang 12CH MUX cách ly cao cho hệ thống mạng truyền tải quang thụ động
Mô tả Sản phẩm
Loại chèn CWDM 1 * 12 mux demux
Sự miêu tả:
CWDM đang sử dụng bộ ghép kênh quang để tái sử dụng các bước sóng ánh sáng khác nhau vào một sợi quang duy nhất để truyền tín hiệu.
Ở đầu nhận của liên kết, tín hiệu hỗn hợp được phân tách thành các tín hiệu trong sợi quang bằng bộ tách kênh quang.
Các bước sóng khác nhau được kết nối với thiết bị thu tương ứng.
Thiết bị này có băng thông rộng và khả năng cách ly cao, khiến nó trở nên lý tưởng để hoạt động với các tia laser không được làm mát, rẻ tiền.
Ứng dụng:
bộ khuếch đại sợi quang
giám sát dòng
viễn thông
hệ thống CWDM
mạng PON
chuỗi cáp
Đặc trưng:
Cách ly kênh cao
PDL thấp
Thiết kế nhỏ gọn
Tính nhất quán giữa các kênh tốt
Bước sóng làm việc rộng: 1270-1610nm
Nhiệt độ hoạt động rộng: -20 ℃ ~ 70 ℃
Mất chèn thấp
Độ tin cậy và ổn định cao
Các thông số kỹ thuật
| Tham số | 4CH | 6CH | 8CH | 12CH |
| Bước sóng trung tâm (nm) | ITU hoặc ITU+1 (Bước sóng bắt đầu có thể tùy chỉnh) | |||
| Tính năng sản phẩm | Mux hoặcDemux hoặc Mux&Demux | |||
| Bước sóng kênh (nm) | 1270~1610 | |||
| Độ chính xác bước sóng trung tâm (nm) | ±0,5 | |||
| Độ cao kênh (nm) | 20 | |||
| Băng thông kênh (@ băng thông -0,5db (nm) | >14 | |||
| Mất chèn (dB) | ≤1,4 | ≤2,6 | ≤3,0 | |
| Độ đồng nhất của kênh (dB) | ≤0,5 | ≤0,5 | ≤0,5 | |
| Độ gợn kênh (dB) | 0,3 | |||
| Cách ly (dB) liền kề | >30 | >30 | >30 | |
| Cách ly (dB) Không liền kề | >40 | >40 | >40 | |
| Suy hao phụ thuộc vào phân cực (dB) | <0,2 | |||
| Phân tán chế độ phân cực (PS) | <0,1 | |||
| Định hướng (dB) | >50 | |||
| Suy hao trở lại (dB) | >45 | |||
| Loại trình kết nối | LC/APCOr khách hàng chỉ định | |||
| Công suất cực đại (mW) | 500 | |||
| Nhiệt độ làm việc (℃) | -20~70 | |||
| Nhiệt độ bảo quản (℃) | -40~85 | |||
| Loại bao bì (mm) | LGX, Hộp, giá đỡ hoặc khách hàng chỉ định | |||
| Kích thước gói hàng (mm) | LGX:201x256x44 hoặc 155x100x29 | |||
| Hộp:100x80x10 hoặc 120x80x18 hoặc 141x120x28 | ||||
| Giá đỡ :1U: 484x260x44 hoặc 2U: 482x260x88 | ||||
lợi thế kinh doanh
Giải pháp FTTH một cửa với hơn 10 năm kinh nghiệm trong truyền thông cáp quang
Công nghệ
(1) Tham gia chuyên nghiệp vào sản xuất bao bì thiết bị quang học có độ chính xác cao trong 15 năm
(2)10 năm của đội ngũ kỹ thuật
(3) Có công nghệ cốt lõi của riêng mình
|
|
