| Brand Name: | GEZHI or OEM |
| Số mẫu: | FWDM 3 cổng sợi quang |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

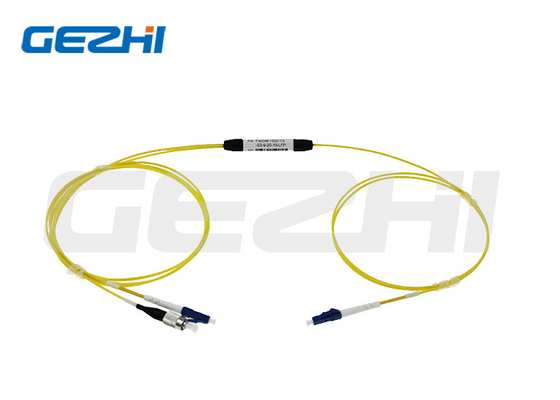

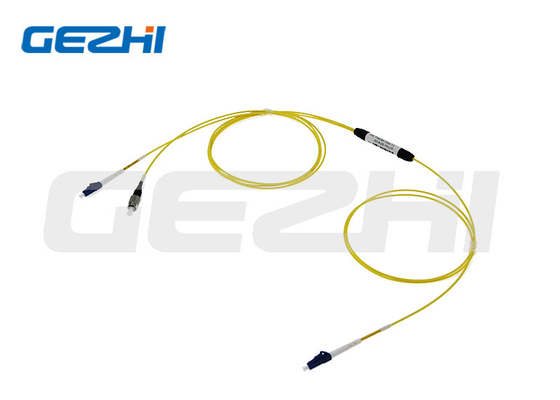

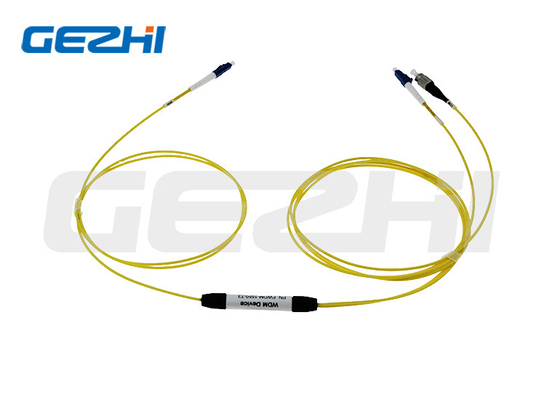

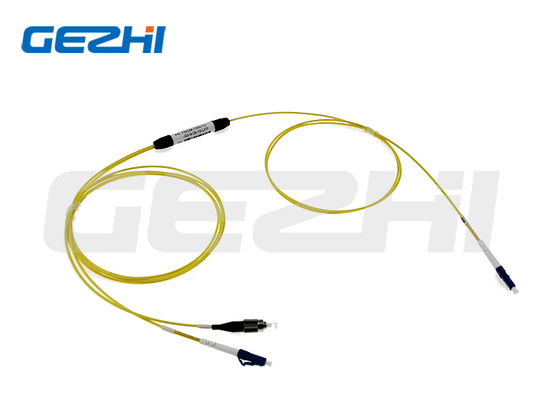

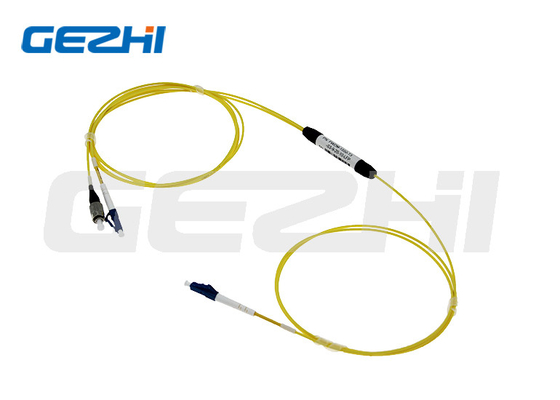

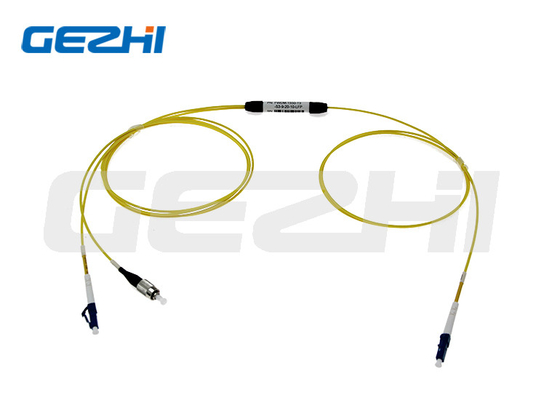

Bộ lọc FWDM đa kênh Thiết bị truyền thông ống thép WDM
Mô tả Sản phẩm
Mô-đun WDM của bộ lọc FTTX được sử dụng rộng rãi trong EDFA, bộ khuếch đại Raman, mạng WDM và thiết bị quang học dựa trên công nghệ Bộ lọc màng mỏng (TFF).Thiết bị kết hợp hoặc tách ánh sáng ở các bước sóng khác nhau trong dải bước sóng rộng.Nó có thể mở rộng dung lượng của một sợi quang để đạt được giao tiếp hai chiều, do đó được sử dụng rộng rãi trong việc nâng cấp và mở rộng mạng quang hoặc giới thiệu hoạt động kinh doanh toàn diện mới, v.v.
Chúng tôi cung cấp các thiết bị lọc ghép kênh phân chia bước sóng (WDM) dựa trên bộ lọc được tùy chỉnh theo các dải bước sóng cụ thể cho các ứng dụng đặc biệt của bạn.Như bạn có thể biết, bản thân hệ thống GEPON hoạt động trên 1310/1490, vì vậy tín hiệu CATV ở đây được truyền qua cùng một sợi quang bằng cách sử dụng 1550nm và FWDM là nơi mà tất cả những thứ này bị "trộn lẫn".
Đặc trưng
Mất chèn thấp
Cách ly kênh cao
Băng thông rộng
Độ tin cậy và ổn định cao
Epoxy miễn phí trên đường dẫn quang học
Ứng dụng
giám sát dòng
thông tin liên lạc viễn thông
ứng dụng di động
Bộ khuếch đại sợi quang
Truy cập mạng
Hệ thống Metro WDM
Hệ thống WDM đường dài
Mạng doanh nghiệp
Sự chỉ rõ
| Mục | Đơn vị | Thông số |
| Khoảng cách kênh | GHz | 200 |
| Dải bước sóng | Các kênh ITU băng tần C hoặc L 186,6 đến 196,1 THz | |
| Băng thông | GHz | ≥+/- 33 |
| Gợn sóng băng thông truyền dẫn | dB | ≤0,3 |
| Mất chèn truyền | dB | ≤1,0 |
| Gợn sóng băng thông phản xạ | dB | ≤0,2 |
| Mất chèn phản xạ | dB | ≤0,4 |
| Cách ly đường truyền (adj channel) | dB | ≥30 |
| Cách ly đường truyền (kênh không adj) | dB | ≥50 |
| cách ly phản xạ | dB | ≥13 |
| Mất phân cực phụ thuộc | dB | ≤0,2 |
| phân tán chế độ phân cực | ps | ≤0,2 |
| định hướng | dB | ≥50 |
| mất mát trở lại | dB | ≥45 |
| xử lý điện quang | mW | ≥500 |
| Tải trọng kéo | N | ≥5 |
| Nhiệt độ hoạt động | -5 đến 70 | |
| Phạm vi nhiệt độ lưu trữ | -40 đến +85 0C | |
| loại sợi | SMF-28e | |
| kích thước gói | mm | 5,5 x 34mm |
Lưu ý: Tất cả các thông số kỹ thuật đều dựa trên các thiết bị không có đầu nối và được đảm bảo trên
bước sóng, phân cực và nhiệt độ.
Bản vẽ kích thước (mm)
đóng gói sản phẩm
|
|
