Bộ lọc WDM
Created with Pixso. Bộ lọc FWDM đa kênh WDM với kết nối có thể tùy chỉnh bước sóng 1470-1610nm và mất tích chèn thấp

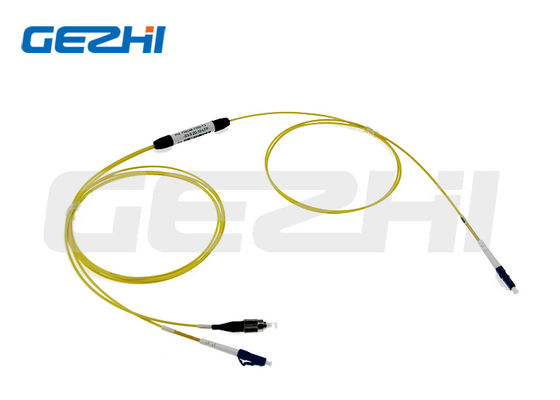

Bộ lọc FWDM đa kênh WDM với kết nối có thể tùy chỉnh bước sóng 1470-1610nm và mất tích chèn thấp

Tên thương hiệu: GEZHI or OEM
Số mẫu: FWDM 3 cổng sợi quang
MOQ: 1 cái
giá bán: US$22-US$59
Điều khoản thanh toán: T/T, Công Đoàn Phương Tây
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE RoHS,ISO9001
Loại chế độ:
Chế độ đơn
Mất chèn:
≤ 2,5 ĐB
Loại kết nối:
Có thể tùy chỉnh
Bước sóng:
1470-1610nm
Ripple băng thông:
≤0,30dB
Trả lại tổn thất:
≥45db
đạo hàm:
≥50db
chi tiết đóng gói:
Hộp giấy
Khả năng cung cấp:
5000 chiếc mỗi tháng
Làm nổi bật:

Bộ lọc đa kênh WDM

,

FWDM đa kênh

,

Thiết bị truyền thông ống thép WDM

Mô tả sản phẩm
Bộ lọc FWDM đa kênh WDM Thiết bị truyền thông ống thép
Các module FTTX Filter WDM được sử dụng rộng rãi trong EDFA, bộ khuếch đại Raman, mạng WDM và thiết bị đo quang sợi. Dựa trên công nghệ Thin Film Filter (TFF), các thiết bị này kết hợp hoặc tách ánh sáng ở các bước sóng khác nhau trên một dải rộng. Chúng mở rộng dung lượng của sợi đơn để cho phép truyền thông hai chiều, làm cho chúng trở nên lý tưởng cho việc nâng cấp, mở rộng mạng quang và giới thiệu các dịch vụ mới toàn diện.
Chúng tôi cung cấp các thiết bị ghép kênh phân chia theo bước sóng (WDM) dựa trên bộ lọc tùy chỉnh, được điều chỉnh cho các dải bước sóng cụ thể cho các ứng dụng chuyên biệt. Trong các hệ thống GEPON hoạt động ở 1310/1490nm, tín hiệu CATV được truyền qua cùng một sợi quang bằng 1550nm, với FWDM đóng vai trò là điểm trộn.
Bộ lọc FWDM đa kênh WDM với kết nối có thể tùy chỉnh bước sóng 1470-1610nm và mất tích chèn thấp 0 Bộ lọc FWDM đa kênh WDM với kết nối có thể tùy chỉnh bước sóng 1470-1610nm và mất tích chèn thấp 1
Các tính năng chính
  • Suy hao chèn thấp
  • Độ cách ly kênh cao
  • Dải thông rộng
  • Độ tin cậy và ổn định cao
  • Không có keo trên đường quang
Ứng dụng
  • Giám sát đường truyền
  • Viễn thông
  • Ứng dụng di động
  • Bộ khuếch đại quang sợi
  • Mạng truy cập
  • Hệ thống WDM Metro
  • Hệ thống WDM đường dài
  • Mạng doanh nghiệp
Thông số kỹ thuật
Thông số Đơn vị Giá trị
Khoảng cách kênh GHz 200
Dải bước sóng Các kênh ITU băng C hoặc L từ 186,6 đến 196,1 THz
Dải thông GHz ≥+/- 33
Độ gợn sóng dải thông truyền dB ≤0.3
Suy hao chèn truyền dB ≤1.0
Độ gợn sóng dải thông phản xạ dB ≤0.2
Suy hao chèn phản xạ dB ≤0.4
Độ cách ly truyền (Kênh liền kề) dB ≥30
Độ cách ly truyền (Kênh không liền kề) dB ≥50
Độ cách ly phản xạ dB ≥13
Suy hao phụ thuộc phân cực dB ≤0.2
Tán sắc mode phân cực ps ≤0.2
Trực tiếp dB ≥50
Suy hao phản xạ dB ≥45
Khả năng xử lý công suất quang mW ≥500
Tải kéo căng N ≥5
Phạm vi nhiệt độ hoạt động -5 đến 70°C
Phạm vi nhiệt độ lưu trữ -40 đến +85°C
Loại sợi quang SMF-28e
Kích thước gói mm 5,5 x 34mm
Tất cả các thông số kỹ thuật đều dựa trên thiết bị không có đầu nối và được đảm bảo theo bước sóng, phân cực và nhiệt độ.
Bản vẽ kích thước
Bộ lọc FWDM đa kênh WDM với kết nối có thể tùy chỉnh bước sóng 1470-1610nm và mất tích chèn thấp 2
Đóng gói sản phẩm
Bộ lọc FWDM đa kênh WDM với kết nối có thể tùy chỉnh bước sóng 1470-1610nm và mất tích chèn thấp 3
