| Brand Name: | GEZHI or OEM |
| Số mẫu: | 1x2FWDM-59 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Payment Terms: | T / T, Western Union |

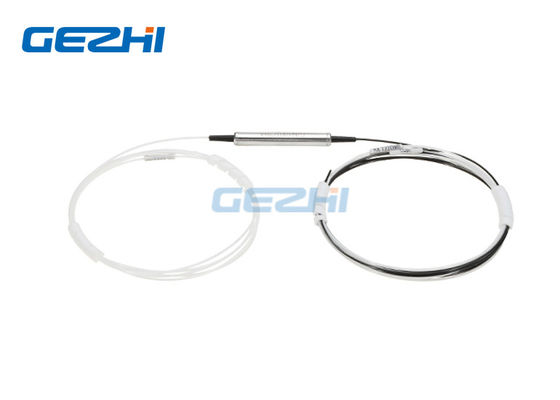

Thành phần ghép kênh FWDM 3 cổng 1480 / 1550nm
1480 / 1550nm FWDM - dành cho bộ khuếch đại quang DWDM công suất cao và EDFA
1480/1550nm FWDW dựa trên công nghệ lọc màng mỏng và bao bì vi quang liên kết kim loại.Thành phần này được sử dụng để kết hợp hoặc tách tín hiệu băng tần 1480 và 1550nm.Các thiết bị kết hợp hoặc tách ánh sáng ở các bước sóng khác nhau trong một phạm vi bước sóng rộng.Họ cung cấp tổn thất chèn rất thấp, phụ thuộc phân cực thấp, cách ly cao và ổn định môi trường tuyệt vời.Khả năng xử lý công suất cao có thể đạt được thông qua xử lý đuôi lợn độc đáo và lớp phủ AR chất lượng cao.Các thành phần này đã được sử dụng rộng rãi trong EDFA, bộ khuếch đại Raman, mạng WDM và các thiết bị quang sợi.
|
Đặc trưng |
Các ứng dụng |
|
|
Sự chỉ rõ
| Tham số | FWDM | |
| Vượt qua phạm vi bước sóng kênh (nm) | 1530 ~ 1580 (hoặc 1440 ~ 1490) | |
| Phản xạ phạm vi bước sóng kênh (nm) | 1440 ~ 1490 (hoặc 1530 ~ 1580) | |
| Mất chèn (dB) | Kênh phản ánh | <0,4 |
| Vượt qua kênh | <0,4 | |
| Biến đổi tổn thất chèn (dB) | <0,3 | |
| Sự cách ly | Kênh phản ánh | > 12 |
| Vượt qua kênh | > 30 | |
| Độ nhạy nhiệt độ mất chèn (dB / ° C) | <0,003 | |
| Mất phụ thuộc phân cực (dB) | <0,10 | |
| Phân tán chế độ phân cực (ps) | <0,1 | |
| Chỉ thị (dB) | > 60 | |
| Mất mát trở lại (dB) | > 50 | |
| Xử lý năng lượng (mW) | 300 | |
| Nhiệt độ hoạt động (° C) | 0 ~ +70 | |
| Nhiệt độ lưu trữ (° C) | -40 ~ +85 | |
| Kích thước gói (mm) |
|
|
Thành phần ghép kênh FWDM 3 cổng 1480 / 1550nm
Thông tin đặt hàng:
| Một | B | C | D | E |
| Bước sóng | Loại ống | Chiều dài sợi (Bao gồm đầu nối) |
Kết nối | Kích thước |
|
Phản xạ 45: 1480nm / 1550nm 54: 1550nm vượt qua / 1480nm phản xạ X = người khác |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = người khác |
05 = 0,5m ± 0,05m 10 = 1,0m ± 0,05m 15 = 1,5m ± 0,05m X = người khác |
00 = Không FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = người khác |
5534 = Φ5,5 × 34mm 4225 = Φ4,2 × 25 mm 9021 = 90 × 20 × 10 mm X = Tùy chỉnh |
|
|
