| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | 3 cổng-FWDM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Điều khoản thanh toán: | T / T, Western Union |

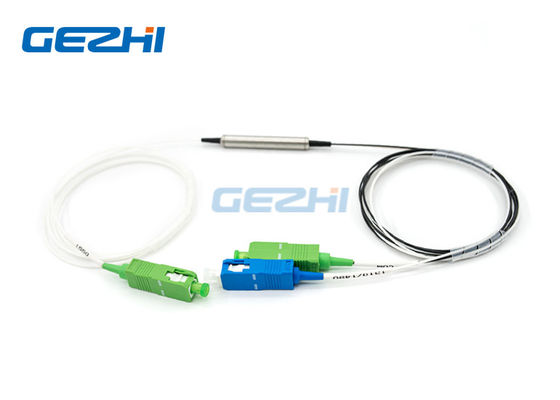

Bộ lọc Các thành phần sợi quang WDM 1310/1490/1550nm
Các bộ lọc sợi quang WDM 1310/1490 / 1550nm của GEZHI sử dụng công nghệ lọc màng mỏng.Nó ghép kênh & demultiplexer ba bước sóng ở 1310, 1490 & 1550nm mang các dịch vụ thoại, dữ liệu và video.Bộ lọc Các thành phần sợi quang WDM 1310/1490 / 1550nm kết hợp và tách ánh sáng để nhận ra tín hiệu liên lạc hai chiều ở bước sóng 1310/1490 / 1550nm trong phạm vi rộng.Nó được sử dụng trong các hệ thống FTTH "ba phát" với cấu hình 1 đến 2 cổng.3 bước sóng được đưa vào thiết bị thông qua cổng đầu vào chung, một bước sóng được phản xạ từ một cổng đầu ra, đồng thời, 2 bước sóng còn lại đi qua thiết bị ở cổng đầu ra khác.
|
Đặc trưng |
Các ứng dụng |
|
|
Sự chỉ rõ
| Thông số | Đơn vị | Thiết bị FWDM | ||
| Bước sóng hoạt động T: bước sóng truyền R: bước sóng phản xạ 1310 ± 50,1490 ± 10, 1550 ± 10 1610 ± 10, 1625 ± 25, 1650 ± 20 |
bước sóng | 1 | T1550 R1310 / 1490 | |
| 2 | T1490 R1310 / 1550 | |||
| 3 | T1310 R1490 / 1550 | |||
| 4 | T1550 / 1610 R1310/1490 | |||
| 5 | T1550 / 1625 R1310/1490 | |||
| 6 | T1625 R1310 / 1490/1550 | |||
| 7 | T1650 R1310 / 1490/1550 | |||
| Mất chèn | dB | Truyền: ≤ 0,6 | ||
| Phản xạ: ≤ 0,4 | ||||
| Cách ly kênh truyền | dB | 30 | ||
| Cô lập kênh phản chiếu | dB | 17 | ||
| PDL | dB | ≤ 0,1 | ||
| Độ ổn định nhiệt bước sóng | nm / ℃ | ≤ 0,003 | ||
| Ổn định mất nhiệt | dB / ℃ | ≤ 0,005 | ||
| Mất mát trở lại | dB | 45 | ||
| Quang điện | mW | 500 | ||
| Nhiệt độ hoạt động | ℃ | -10 ~ +70 | ||
| Nhiệt độ bảo quản | ℃ | -40 ~ +85 | ||
| Độ ẩm tương đối | % | 5 ~ 95 | ||
| Kích thước | mm | Φ5,5 × 34 | .24,2 × 25 | 90 × 20 × 10 |
| Lưu ý: 1. Tùy chỉnh có sẵn. 2. Được chỉ định mà không có đầu nối và thêm mất 0,2dB cho mỗi đầu nối. |
||||
Bộ lọc Các thành phần sợi quang WDM 1310/1490/1550nm
Thông tin đặt hàng:
| Một | B | C | D | E |
| Bước sóng | Loại ống | Chiều dài sợi (Bao gồm đầu nối) |
Kết nối | Kích thước |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = người khác |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = người khác |
05 = 0,5m ± 0,05m 10 = 1,0m ± 0,05m 15 = 1,5m ± 0,05m X = người khác |
00 = Không FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = người khác |
5534 = Φ5,5 × 34mm 4225 = Φ4,2 × 25 mm 9021 = 90 × 20 × 10 mm X = Tùy chỉnh |
|
|
