| Brand Name: | GEZHI or OEM |
| Số mẫu: | 1x2FWDM-59 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Payment Terms: | T / T, Western Union |

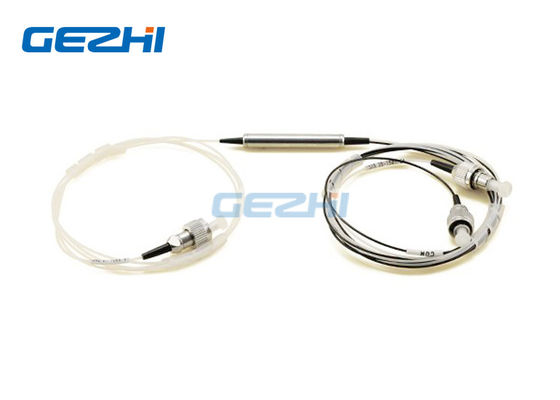

Bộ lọc Bộ ghép kênh phân chia bước sóng 980 / 1550nm
FWDM 980 / 1550nm - dành cho bộ khuếch đại quang DWDM hiệu suất cao và bộ khuếch đại EDFA
Bộ ghép kênh phân chia bước sóng bộ lọc 980 / 1550nm dựa trên công nghệ lọc màng mỏng ổn định môi trường.Các thiết bị kết hợp hoặc tách ánh sáng ở các bước sóng khác nhau trong một phạm vi bước sóng rộng.Họ cung cấp tổn thất chèn rất thấp, phụ thuộc phân cực thấp, cách ly cao và ổn định môi trường tuyệt vời.Khả năng xử lý công suất cao có thể đạt được thông qua xử lý đuôi lợn độc đáo và lớp phủ AR chất lượng cao.Các thành phần này đã được sử dụng rộng rãi trong EDFA, bộ khuếch đại Raman, mạng WDM và các thiết bị quang sợi.
|
Đặc trưng |
Các ứng dụng |
|
|
Sự chỉ rõ
| Tham số | FWDM | |
| Vượt qua phạm vi bước sóng kênh (nm) | 1520 ~ 1600 | |
| Phản xạ phạm vi bước sóng kênh (nm) | 960 ~ 1000 | |
| Mất chèn (dB) | Kênh phản ánh | <0,6 |
| Vượt qua kênh | <1.0 | |
| Biến đổi tổn thất chèn (dB) | <0,3 | |
| Sự cách ly | Kênh phản ánh | > 18 |
| Vượt qua kênh | > 30 | |
| Độ nhạy nhiệt độ mất chèn (dB / ° C) | <0,003 | |
| Mất phụ thuộc phân cực (dB) | <0,10 | |
| Phân tán chế độ phân cực (ps) | <0,1 | |
| Chỉ thị (dB) | > 60 | |
| Mất mát trở lại (dB) | > 50 | |
| Xử lý năng lượng (mW) | 300 | |
| Nhiệt độ hoạt động (° C) | 0 ~ +70 | |
| Nhiệt độ lưu trữ (° C) | -40 ~ +85 | |
| Kích thước gói (mm) |
|
|
| Loại sợi | Corning HI 1060 tại cổng chung / bơm | |
| Sợi Corning SMF-28 tại cổng tín hiệu | ||
Bộ lọc Bộ ghép kênh phân chia bước sóng 980 / 1550nm
Thông tin đặt hàng:
| Một | B | C | D | E |
| Bước sóng | Loại ống | Chiều dài sợi (Bao gồm đầu nối) |
Kết nối | Kích thước |
|
59: 1550nm vượt qua / 980nm phản ánh 95: 980nm pass / 1550nm phản xạ X = người khác |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = người khác |
05 = 0,5m ± 0,05m 10 = 1,0m ± 0,05m 15 = 1,5m ± 0,05m X = người khác |
00 = Không FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = người khác |
5534 = Φ5,5 × 34mm 4225 = Φ4,2 × 25 mm 9021 = 90 × 20 × 10 mm X = Tùy chỉnh |
Bộ lọc Bộ ghép kênh phân chia bước sóng 980 / 1550nm
|
|
| Brand Name: | GEZHI or OEM |
| Số mẫu: | 1x2FWDM-59 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Chi tiết bao bì: | Hộp giấy |
| Payment Terms: | T / T, Western Union |
Bộ lọc Bộ ghép kênh phân chia bước sóng 980 / 1550nm
FWDM 980 / 1550nm - dành cho bộ khuếch đại quang DWDM hiệu suất cao và bộ khuếch đại EDFA
Bộ ghép kênh phân chia bước sóng bộ lọc 980 / 1550nm dựa trên công nghệ lọc màng mỏng ổn định môi trường.Các thiết bị kết hợp hoặc tách ánh sáng ở các bước sóng khác nhau trong một phạm vi bước sóng rộng.Họ cung cấp tổn thất chèn rất thấp, phụ thuộc phân cực thấp, cách ly cao và ổn định môi trường tuyệt vời.Khả năng xử lý công suất cao có thể đạt được thông qua xử lý đuôi lợn độc đáo và lớp phủ AR chất lượng cao.Các thành phần này đã được sử dụng rộng rãi trong EDFA, bộ khuếch đại Raman, mạng WDM và các thiết bị quang sợi.
|
Đặc trưng |
Các ứng dụng |
|
|
Sự chỉ rõ
| Tham số | FWDM | |
| Vượt qua phạm vi bước sóng kênh (nm) | 1520 ~ 1600 | |
| Phản xạ phạm vi bước sóng kênh (nm) | 960 ~ 1000 | |
| Mất chèn (dB) | Kênh phản ánh | <0,6 |
| Vượt qua kênh | <1.0 | |
| Biến đổi tổn thất chèn (dB) | <0,3 | |
| Sự cách ly | Kênh phản ánh | > 18 |
| Vượt qua kênh | > 30 | |
| Độ nhạy nhiệt độ mất chèn (dB / ° C) | <0,003 | |
| Mất phụ thuộc phân cực (dB) | <0,10 | |
| Phân tán chế độ phân cực (ps) | <0,1 | |
| Chỉ thị (dB) | > 60 | |
| Mất mát trở lại (dB) | > 50 | |
| Xử lý năng lượng (mW) | 300 | |
| Nhiệt độ hoạt động (° C) | 0 ~ +70 | |
| Nhiệt độ lưu trữ (° C) | -40 ~ +85 | |
| Kích thước gói (mm) |
|
|
| Loại sợi | Corning HI 1060 tại cổng chung / bơm | |
| Sợi Corning SMF-28 tại cổng tín hiệu | ||
Bộ lọc Bộ ghép kênh phân chia bước sóng 980 / 1550nm
Thông tin đặt hàng:
| Một | B | C | D | E |
| Bước sóng | Loại ống | Chiều dài sợi (Bao gồm đầu nối) |
Kết nối | Kích thước |
|
59: 1550nm vượt qua / 980nm phản ánh 95: 980nm pass / 1550nm phản xạ X = người khác |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = người khác |
05 = 0,5m ± 0,05m 10 = 1,0m ± 0,05m 15 = 1,5m ± 0,05m X = người khác |
00 = Không FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = người khác |
5534 = Φ5,5 × 34mm 4225 = Φ4,2 × 25 mm 9021 = 90 × 20 × 10 mm X = Tùy chỉnh |
Bộ lọc Bộ ghép kênh phân chia bước sóng 980 / 1550nm
