| Brand Name: | GEZHI or OEM |
| Số mẫu: | GEZHI-DWDM OADM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

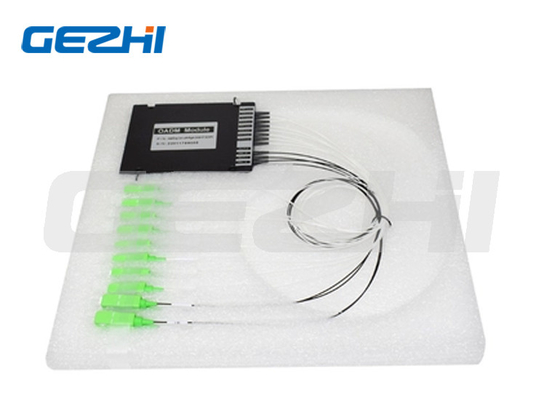

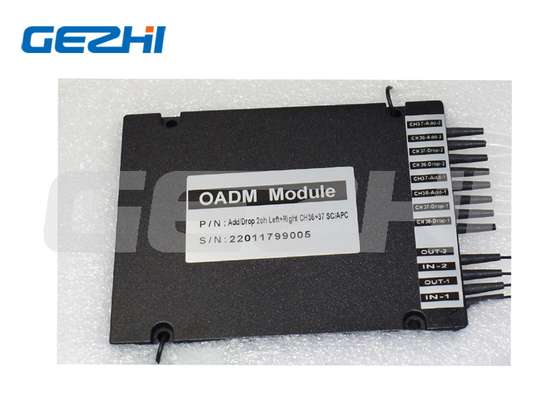

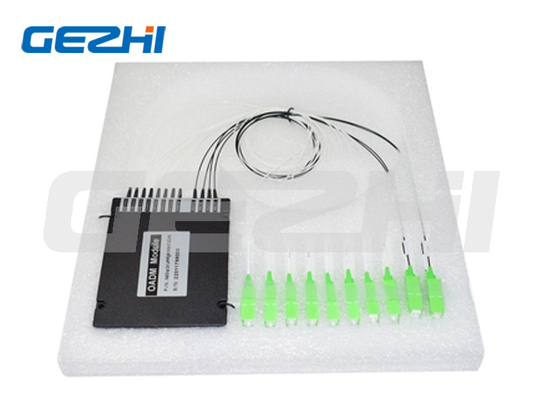

Mô-đun quang kép DWDM OADM với giao diện SC/APC
Mô tả sản phẩm
Bộ ghép kênh cộng/thả quang DWDM (OADM) là một thiết bị quang học thụ động được sử dụng trong các mạng WDM để thêm và loại bỏ một/nhiều kênh DWDM 100 GHz trong băng tần C vào một hoặc hai sợi quang, đồng thời để các bước sóng còn lại bỏ qua đích đến cần thiết.Sử dụng công nghệ DWDM có thể bổ sung khả năng WDM hiệu quả cho các mạng hiện tại và mạng mới của họ, đồng thời mở rộng khoảng cách truyền tín hiệu quang.
Các mô-đun DWDM OADM có sẵn ở cấu hình một mặt (Đông hoặc Tây) và hai mặt (Đông và Tây).Với các đơn vị MUX/DeMUX phù hợp được đặt ở mỗi đầu của liên kết quang, nhiều kênh dữ liệu có thể được kết hợp và truyền qua một đường trục sợi quang đơn mode.Các mô-đun OADM thụ động có thể thêm hoặc loại bỏ tối đa 4 kênh dữ liệu tại bất kỳ điểm nào dọc theo đường trục.
Đặc trưng
Mất chèn thấp
Xuyên âm thấp
Độ ổn định và độ tin cậy cao
Không chứa Epoxy trên đường dẫn quang học
Các ứng dụng
giám sát dòng
Mạng DWDM
viễn thông
OADM có thể định cấu hình
Hiệu suất
| Tham số | Đơn vị | 1CH | 2CH | 4CH | 8CH | |||||
| Thêm vào | Làm rơi | Thêm vào | Làm rơi | Thêm vào | Làm rơi | Thêm vào | Làm rơi | |||
| Bước sóng kênh | bước sóng | Lưới ITU | ||||||||
| Khoảng cách kênh | GHz | 100 hoặc 200 | ||||||||
| Băng thông kênh (@-0,5dB băng thông) | bước sóng | >0,3 | ||||||||
| Mất chèn | dB | <0,9 | <1,2 | <1,5 | <2,8 | |||||
| Dịch vụ đặc biệt | / | Màn hình hoặc 1310nm có sẵn | ||||||||
| Ripple kênh | dB | 0,5 | ||||||||
| Sự cách ly | Liền kề | dB | >30 | >30 | >30 | >30 | >30 | >30 | >30 | >30 |
| không liền kề | dB | >40 | >40 | >40 | >40 | >40 | >40 | >40 | >40 | |
| Mất quán tính Độ nhạy nhiệt độ | dB/℃ | <0,005 | ||||||||
| Thay đổi nhiệt độ bước sóng | nm/℃ | <0,002 | ||||||||
| Mất mát phụ thuộc phân cực | dB | <0,1 | ||||||||
| Phân cực chế độ phân tán | dB | <0,1 | ||||||||
| định hướng | dB | >50 | ||||||||
| mất mát trở lại | dB | >45 | ||||||||
| Xử lý công suất tối đa | mW | 300 | ||||||||
| Chọn nhiệt độ | ℃ | -5~+75 | ||||||||
| Nhiệt độ bảo quản | ℃ | -40~85 | ||||||||
| kích thước gói | mm | L80xW60xH12hoặc L100xW80xH10 | L120xW80xH18 | L141xW115xH18 | ||||||
Lưu ý:1.Thông số kỹ thuật tùy chỉnh có sẵn.
Được chỉ định không có đầu nối, Nếu có đầu nối, IL sẽ tăng 0,2dB.
Thông tin đặt hàng
| DWDM | số kênh | Cấu hình | loại mô-đun | loại cáp | chiều dài sợi | kết nối |
|
OADM 1=100G 2=200g |
01=1Kênh 02=2 Kênh 03=3 Kênh 04=4 Kênh ...... 16=16Kênh 17=17Kênh 18=18Kênh |
SS=Sợi đơn Tây hoặc Đông SD=Sợi đơn Tây & Đông DS=Dual Fiber West hoặc East DD=Dual Fiber West & East |
A1=hộp ABS 100x80x10mm A2=hộp ABS 120x80x18mm A3=Hộp ABS 140x115x15mm L1=LGX 129*29*130mm L2=LGX chèn vào Giá 2 khe L4=LGX chèn vào Giá đỡ 4 khe Giá R1=19" 1 chữ U R2=2 khe 19″1U Rack R4=4slot 19″1U Rack S=Chỉ định |
09=900um lỏng ống 20=2.0mm 30=3.0mm |
05=0,5m 10=1,0m 15=1,5m S=Chỉ định |
00=không LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Chỉ định |
Băng hình
|
|
