| Brand Name: | GEZHI or OEM |
| Số mẫu: | Ma trận chuyển mạch quang |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

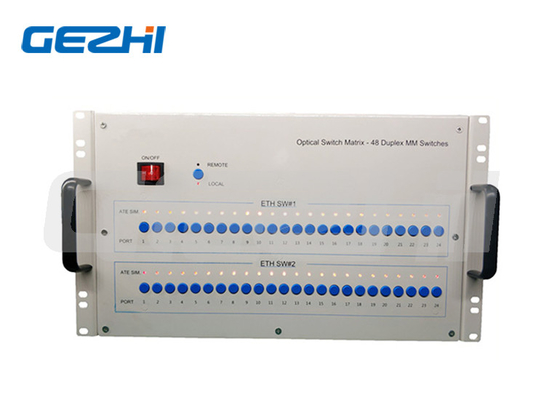

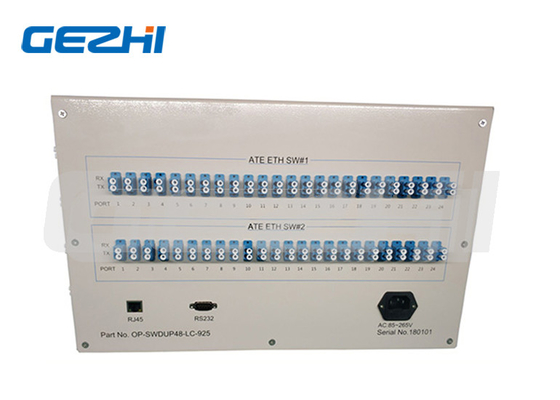

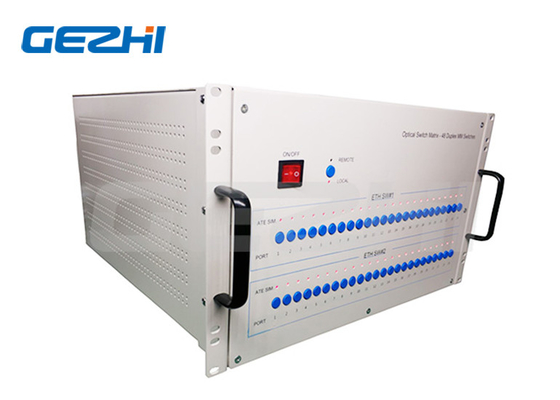

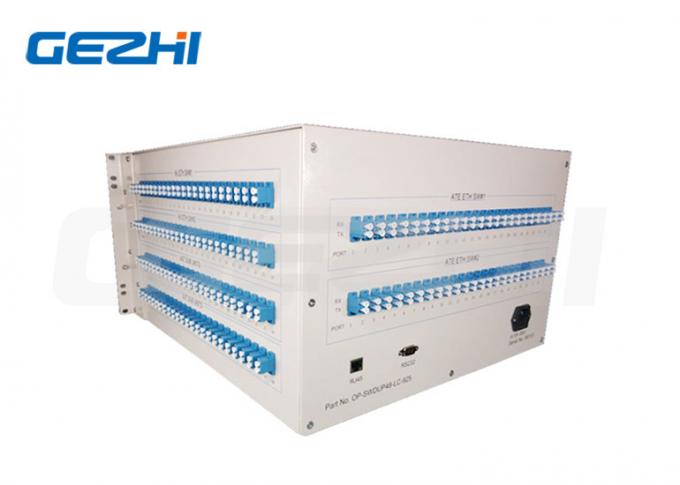

Ma trận chuyển mạch quang 48 * 2x4 hiệu quả cao để đo lường tự động
Sự miêu tả
Giá đỡ công tắc quang 48 chiếc 2x4 (D1x2)
Công tắc quang này là một loại thiết bị điều khiển đường dẫn ánh sáng.phát một đường dẫn ánh sáng điều khiển và chuyển đổi đường dẫn ánh sáng.48-D1X2-U bao gồm 48 miếng kết hợp đường dẫn ánh sáng công tắc đồng bộ 2x4 của công tắc quang cơ học, công tắc điều khiển đường dẫn ánh sáng công tắc quang có thể là 48 nút trên bảng điều khiển, cũng có thể thông qua chế độ giao tiếp cổng nối tiếp RS - 232 tầm ngắn hoặc giao tiếp Ethernet RJ45 từ xa bằng cách gửi đường dẫn ánh sáng của công tắc điều khiển lệnh được điều khiển theo chương trình, trạng thái thiết bị của đường dẫn ánh sáng bằng đèn xanh và đèn đỏ hiển thị đường dẫn ánh sáng.
Đặc trưng
SerialNet, Độ tin cậy cao, Độ ổn định cao
Bảng hiển thị LED.Hiển thị trực quan, vận hành thuận tiện
Tín hiệu truyền trong suốt.Độ ổn định và độ tin cậy cao
Kênh và khoảng thời gian quét tự động có thể được thiết lập
Điều khiển RS232 và Quản lý từ xa Ethernet RJ45
Các ứng dụng
PHÙ HỢP
Đo lường tự động
Hệ thống giám sát và bảo trì cáp giám sát từ xa mạng quang
Chỉ số kỹ thuật chuyển mạch quang ma trận
| Tham số | Đơn vị | 48*2x4 |
| Dải bước sóng | bước sóng | 1260~1650 hoặc tùy chỉnh |
| bước sóng thử nghiệm | bước sóng | 1310/1550 hoặc tùy chỉnh |
| Mất chèn (Tối đa) | dB | ≤1,5 |
| mất mát trở lại | dB | SM ≥ 50 |
| xuyên âm | dB | ≤-55 |
| PĐL | dB | ≤0,05 |
| WDL | dB | ≤0,25 |
| TDL | dB | ≤0,20 |
| Độ lặp lại | dB | ≤0,02 |
| Thời gian chuyển đổi | bệnh đa xơ cứng | ≤10 (Kênh liền kề) |
| điện quang | mW | ≤500 |
| Loại sợi | ô | 9/125 |
| Kết nối | / | FC, SC, LC, ST, SMA hoặc tùy chỉnh |
| Cổng giám sát | / | RJ45 & RS232 hoặc tùy chỉnh |
| Cung cấp năng lượng làm việc (Phích cắm Tyep) | V | AC:220V (50/60Hz) hoặc DC:36V~72V |
| Nhiệt độ hoạt động | ℃ | -10~+60 |
| Nhiệt độ bảo quản | ℃ | -40~+85 |
| Kích thước giá đỡ | mm | 6U: 483x500x267mm |
Thông tin đặt hàng công tắc ma trận quang OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Cách thức | bước sóng | Bưu kiện | Loại sợi | Đường kính sợi | Kết nối |
|
48*2x4 S=Đặc điểm |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Chỉ định |
Giá treo 1U=1U Giá treo 2U=2U Giá treo 3U=3U Giá treo 4U=4U S=Chỉ định |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Chỉ định |
AC=Đơn 85~265V DC=Đơn 36~72V AA=Kép 85~265V DD=Dual 36~72V QUẢNG CÁO=AC85~265V+DC36~75V |
00=Không có FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Chỉ định |
|
|
