| Brand Name: | GEZHI or OEM |
| Số mẫu: | GZ-28-D1X2-U |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

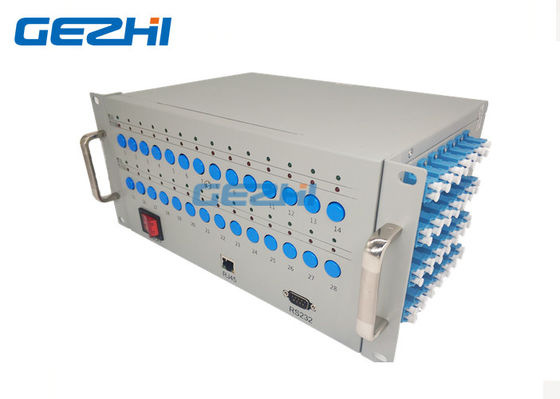

28 * Thiết bị chuyển mạch quang kép 1x2 28 thiết bị chuyển mạch quang học 2x4
GZ-28-D1X2-U của GEZHI bao gồm 28 bộ đôi 1x2công tắc quang cơ họcđồng bộ chuyển đổi đường dẫn quang.Công tắc quang là một thiết bị điều khiển đường dẫn ánh sáng đóng vai trò kiểm soát đường dẫn quang và chuyển đổi đường dẫn quang.Cácđiều khiển chuyển mạch củaQuang Công tắc con đường ánh sángcó thể là nút 48 trên bảng điều khiển, cũng có thể thông qua chế độ giao tiếp cổng nối tiếp RS - 232 hoặc giao tiếp Ethernet Ethernet từ xa bằng cách gửi đường dẫn ánh sáng của điều khiển lệnh điều khiển chương trình, trạng thái ánh sáng của đèn bằng đèn xanh và ánh sáng đỏ cho thấy con đường ánh sáng.
Đặc trưng
Mất chèn thấp, chuyển đổi nhanh
Nút điều khiển độc lập 28 cái, Hoạt động dễ dàng
Hai màu khác nhau của đèn LED hiển thị trạng thái đường dẫn quang
Điều khiển RS232 và Quản lý từ xa Ethernet Ethernet
Các ứng dụng
Đo lường tự động
Giám sát từ xa mạng quang
FITL
Hệ thống giám sát và bảo trì cáp
Sự chỉ rõ
| Thông số | Đơn vị | Các chỉ số |
| Loại đơn vị | GZ-28-D1X2-U | |
| Dải bước sóng | bước sóng |
850 ± 40 hoặc 1260 ~ 1650nm |
| Kiểm tra bước sóng | bước sóng |
850nm hoặc 1310/1550nm |
| Mất chèn | dB | Gõ.≤1.0dB, Max.≤1.5 dB |
| Lặp lại | dB | ≤ 0,02 |
| Mất mát trở lại | dB |
MM≥30 SM≥55 |
| Crosstalk | dB |
MM≥35SM70 |
| WDL | dB | ≤ 0,25 |
| PDL | dB | 0,05 |
| Quang điện | mW | 500 |
| Thời gian chuyển đổi | bệnh đa xơ cứng | ≤10 ms (kênh liền kề) |
| Loại sợi | ừm | 9/125 |
| Kết nối | LC / UPC | |
| Cổng giám sát | RJ45 & RS-232 | |
|
Cung cấp năng lượng làm việc |
V |
AC: 100 240 (50 / 60Hz) |
| Sự tiêu thụ năng lượng | W | 10 |
| Nhiệt độ hoạt động | ℃ | -10 60 |
| Kích thước | mm | 270x190x135 |
28 * Thiết bị chuyển mạch quang kép 1x2 28 thiết bị chuyển mạch quang học 2x4

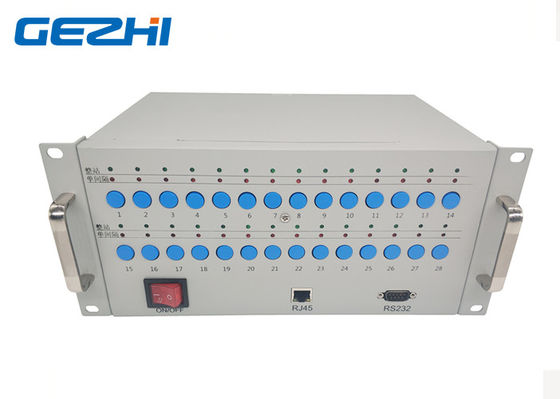

Bảng điều khiển phía trước
◆BẬT / TẮT: Công tắc nguồn AC-220v;
◆RJ45:Giao diện quản lý mạng truyền thông;
◆RS-232: Giao diện nối tiếp, giao diện nối tiếp RS232 cho thông tin dữ liệu giám sát thiết bị.;
◆ 1 ~ 28 nút: nút điều khiển của công tắc quang 28 miếng D1x2
◆ Đèn LED:Hai màu khác nhau của đèn LED hiển thị trạng thái đường dẫn quang
Bảng điều khiển bên phải

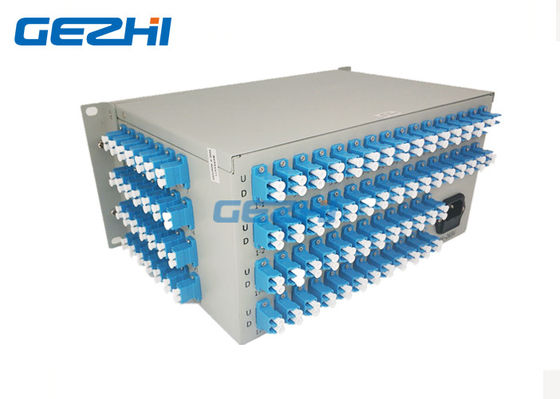

Bảng mặt sau
◆AC: 85 ~ 265V: Giao diện nguồn AC-220v
◆1 ~ 28 là cổng đầu vào,1-1 ~ 28-1 và 1-2 ~ 28-2 là đầu ra:
khi bật nguồn thiết bị ban đầu, trạng thái đường dẫn quang là 1 ~ 28 đến 1-2 ~ 28-2 của hàng U, 1 ~ 28 đến 1-2 ~ 28-2 của hàng D sẽ hiển thị đèn LED màu đỏ,
khi nhấn nút và hiển thị Màu xanh lá cây, trạng thái đường dẫn quang là 1 ~ 28 đến 1-1 ~ 28-1 của hàng U, 1 ~ 28 đến 1-1 ~ 28-1 của hàng D.
Băng hình
|
|
