| Brand Name: | GEZHI or OEM |
| Số mẫu: | FSW-16-1 × 2-U |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

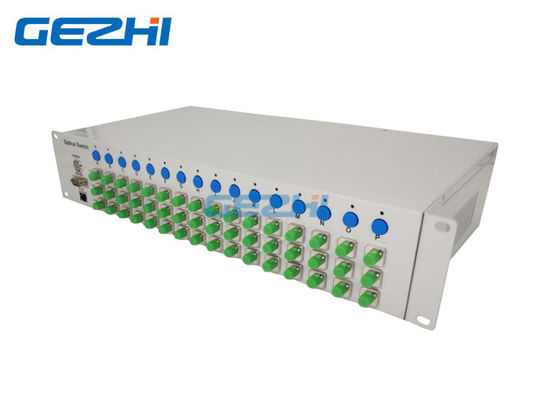

Thiết bị chuyển mạch quang chuẩn 16-1 × 2 Giá đỡ 16 cặp công tắc sợi 1x2
Thiết bị chuyển mạch quang 16-1 × 2 của GEZHI Giá đỡ 16 cặp công tắc sợi quang 1x2 là một loại thiết bị điều khiển đường đi nhẹ.đóng một đường ánh sáng điều khiển và chuyển đổi đường dẫn ánh sáng.Thiết bị chuyển mạch quang để bàn 16-1X2-U bao gồm 16 cặp kết hợp đường dẫn ánh sáng chuyển đổi đồng bộ 1x2 của công tắc quang cơ học, công tắc điều khiển đường dẫn ánh sáng quang có thể là 16 nút trên bảng điều khiển, cũng có thể thông qua RS tầm ngắn - Chế độ giao tiếp cổng nối tiếp 232 hoặc giao tiếp Ethernet Ethernet từ xa bằng cách gửi đường dẫn ánh sáng của công tắc điều khiển lệnh, trạng thái thiết bị của đường ánh sáng bằng đèn xanh và đèn đỏ hiển thị đường dẫn ánh sáng.
Đặc trưng
Mất chèn thấp, chuyển đổi nhanh
SerialNet, Độ tin cậy cao, Độ ổn định cao
Tín hiệu truyền trong suốt.Độ ổn định và độ tin cậy cao.
Bảng hiển thị LED.Hiển thị trực quan, Hoạt động thuận tiện.
Điều khiển RS232 và Quản lý từ xa Ethernet
Các ứng dụng
FITL
Đo lường tự động
Hệ thống giám sát và bảo trì cáp
Giám sát từ xa mạng quang
Sự chỉ rõ
| Thông số | Đơn vị | Các chỉ số |
| Số kênh | 16-1X2-U | |
| Dải bước sóng | bước sóng | 1260 ~ 1650nm |
| Mất chèn | dB | Gõ.0,8dB, Max.≤1,5 dB |
| Lặp lại | dB | ≤ ± 0,02 |
| Mất mát trở lại | dB | 50 |
| Crosstalk | dB | ≥ 55 |
| WDL | dB | ≤ 0,25 |
| PDL | dB | 0,05 |
| Quang điện | mW | 500 |
| Thời gian chuyển đổi | bệnh đa xơ cứng | ≤10 ms (kênh liền kề) |
| Loại sợi | ừm | SM, 9/125 |
| Kết nối | FC / APC | |
| Cổng giám sát | RJ45 & RS-232 | |
| Cung cấp năng lượng làm việc | V |
AC: 100 240 (50 / 60Hz) |
| Sự tiêu thụ năng lượng | W | 10 |
| Nhiệt độ hoạt động | ℃ | -10 60 |
| Kích thước | mm | 2U: 483 x 250 x 89 |

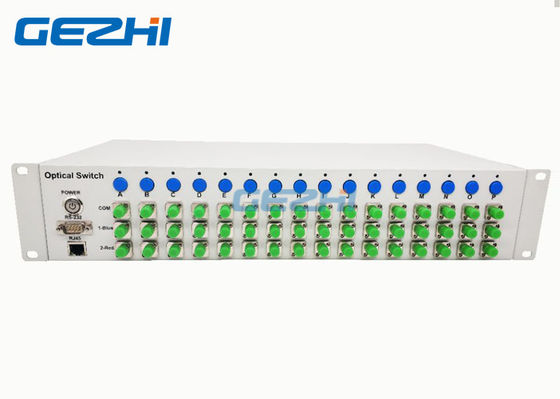

Hội thảo để giải thích:
POWER: Công tắc nguồn thiết bị
RS232: Giao diện truyền thông nối tiếp
RJ45: Giao diện truyền thông Ethernet
A ~ P: Nút điều khiển công tắc quang và đèn hiển thị
COM: Kết thúc đường dẫn quang
1-Blue: Đầu ra quang 1 (Đèn LED hiển thị tắt)
2-Red: Đầu ra quang 2 (Bật đèn LED hiển thị)

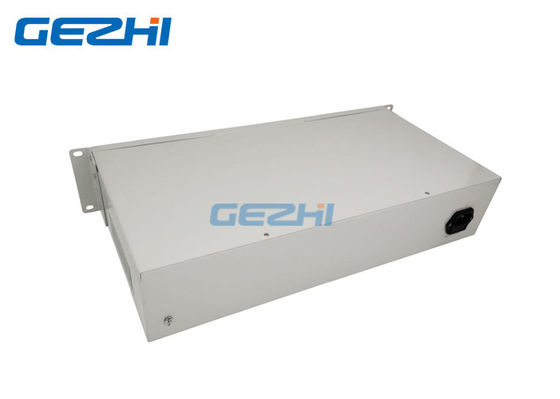

Bảng mặt sau
AC: 85 ~ 265V: Giao diện cấp nguồn AC
Cài đặt mặc định
● RS-232: Tốc độ truyền: 9600;Bit dữ liệu: 8 bit;Dừng bit: 1 bit;Chẵn lẻ bit: KHÔNG;
● RJ45: IP: 192.168.1.100;CẢNG: 5000;TCP / IP: Máy chủ TCP và UDP
(Cổng cố định: 18888)
Băng hình
|
|
