| Brand Name: | GEZHI |
| Số mẫu: | Bộ chia PLC GZ-1x32 |
Mô tả sản phẩm:

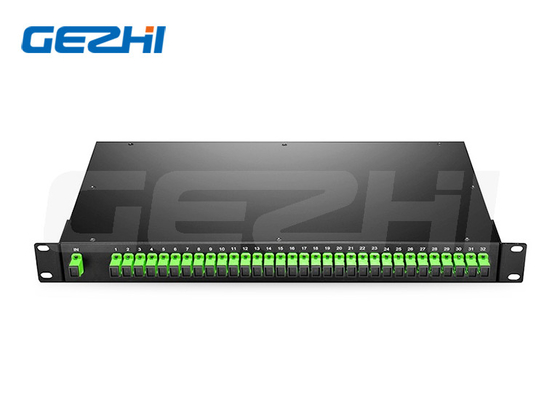

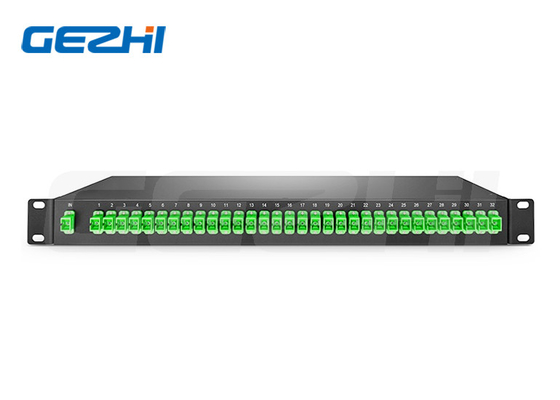

1x32 cổng SingleMode Fiber PLC Splitter Rack Mount với đầu nối SC / APC
1x32 PLC Splitter
PLC (Planar Lightwave Circuit) Splitter là bộ phân chia chế độ đơn với tỷ lệ phân chia ngang từ một sợi đầu vào đến nhiều sợi đầu ra.,1x16 và 1x32.
Chúng tôi cung cấp PLC Splitters Rackmount với một loạt các phong cách và kích thước để chia hoặc kết hợp ánh sáng với tổn thất tối thiểu.thiết bị chi phí thấpCác bộ chia có thể được chế tạo theo chiều dài sợi tùy chỉnh và với bất kỳ loại kết nối nào.
Máy phân chia sợi quang có độ tin cậy cao, phạm vi bước sóng hoạt động rộng và sự đồng nhất kênh qua kênh tốt, và được sử dụng rộng rãi trong các mạng PON để nhận ra phân chia công suất tín hiệu quang học.
Đặc điểm
◆PDL thấp
◆ Thiết kế nhỏ gọn
◆Thiết bị tháo lắp thấp
◆ Nhiệt độ hoạt động rộng, -40°C ~ 85°C
◆Sự đáng tin cậy và ổn định cao
◆Sự đồng nhất tốt giữa các kênh
◆Dài sóng hoạt động rộng:Từ 1260nm đến 1650nm
◆Đáp ứng các yêu cầu GR-1209-CORE và GR-1221-CORE
Ứng dụng
◆Hệ thống CATV
◆Cảm biến sợi
◆Mạng vùng địa phương, PON và FTTH
◆ Thiết bị và hệ thống sợi quang
Các thông số kỹ thuật
| Parameter | 1xN PLC Splitter đặc tả | ||||||
| Độ dài sóng hoạt động (nm) | 1260 ~ 1650 | ||||||
| Loại | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Mất tích nhập (dB) | Thông thường | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Tối đa | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Đồng nhất (dB) | Thông thường | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Tối đa | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL (dB) tối đa | Thông thường | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Tối đa | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Độ dài sóng mất mát của bộ phận (dB) |
Thông thường | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Tối đa | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Nhiệt độ mất mát của bộ phận |
Thông thường | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Tối đa | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Định hướng (dB) Min | 55 | ||||||
| Mất trở lại (dB) Min | 55 ((50) | ||||||
| Nhiệt độ hoạt động (°C) | -40~ +85 | ||||||
| Nhiệt độ lưu trữ (°C) | -40 ~ +85 | ||||||
| Chiều dài sợi | 1m hoặc tùy chỉnh | ||||||
| Loại sợi | G657A | ||||||
| Loại kết nối | Tùy chỉnh | ||||||
| PLC Splitter Sợi trần (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC Blcokless (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLC Splitter Module (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-splitter-rack-mountable ((mm) | 19 ¢ 1U 2U hộp gắn rack, hộp LGX, hộp ODF | ||||||
Thông tin đặt hàng
|
