| Tên thương hiệu: | GEZHI |
| Số mẫu: | GZ-WM100x |
Mô tả sản phẩm:

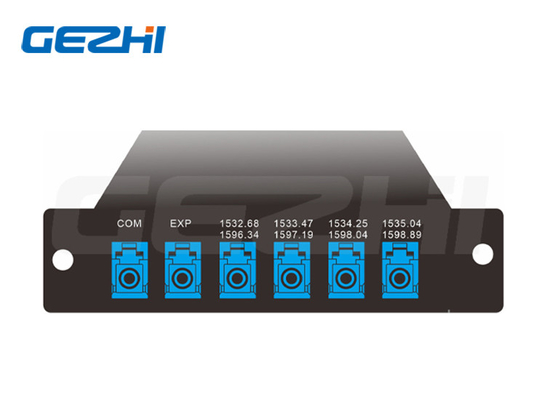

4 hoặc 8 Port Wavelength Multiplexer WM1 NG-PON2 cho hệ thống PON
NG-PON2 (còn được gọi là TWDM-PON), là một tiêu chuẩn mạng viễn thông cho một mạng quang học thụ động (PON).tương ứng với tối đa 10 Gbit/s tốc độ đối xứng trên/dưới dòng có sẵn tại mỗi thuê bao.
GEZHI Photonics cung cấp các mô-đun WM1 và CEx phù hợp với các yêu cầu NG-PON2.nó kết hợp và tách truyền hai chiều DWDM băng C và L.
Đặc điểm
◆ Mất ít sự thấm vào
◆Khai độc kênh cao
◆Thiết xuất môi trường
Ứng dụng
◆WDM SYSTEM
◆PON SYSTEM
◆Mạng truy cập FTTH
Các thông số kỹ thuật
| Parameter | Đơn vị | Giá trị |
| Đường sóng trung tâm | Cổng 1 | 1532.68 / 1596.34 |
| Cổng 2 | 1533.47 / 1597.18 | |
| Cổng 3 | 1534.25 / 1598.04 | |
| Cổng 4 | 1535.04 / 1598.89 | |
| Passband | nm | ± 0.12 |
| Mất tích nhập | dB | ≤2.0 |
| Ripple | dB | ≤0.4 |
| Sự cô lập | dB | Kênh liền kề ≥30 |
| dB | Kênh không liền kề ≥36 | |
| dB | Nâng cấp kênh ≥11 | |
| Chỉ thị | dB | ≥ 55 |
| Lợi nhuận mất mát | dB | ≥ 50 |
| Mất phụ thuộc phân cực | dB | ≤0.3 |
| Chế độ phân tán phân cực | ps | ≤0.2 |
| Nhiệt độ hoạt động | °C | -5~+75 |
| Nhiệt độ lưu trữ | °C | -40~+85 |
Lưu ý: Thông số kỹ thuật tùy chỉnh có sẵn.
Các thông số kỹ thuật trên bao gồm mất kết nối.
Biểu đồ Multiplexer bước sóng WM1
Thông tin đặt hàng
| Mô hình | Kênh | Cấu hình | Loại gói | Loại cáp | Chiều dài sợi | Bộ kết nối |
|
WM1 S=Xác định |
04=4 kênh 08=8Kênh S=Xác định |
M=Mux D=Demux A=Mux+Demux |
A0 = hộp ABS 80x60x12mm A1=hộp ABS 100x80x10mm A2 = hộp ABS 120x80x18mm A3 = hộp ABS 140x115x15mm L1=LGX 129*29*130mm L2=LGX chèn vào 2 slot Rack L4=LGX chèn vào 4 slot Rack R1=19" 1 U Rack R2=2slot 19′′1U Rack R4=4slot 19′′1U Rack S=Xác định |
00 = Không có 09=900um ống lỏng |
00 = Không có 05=0,5m 10=1,0m |
00=không có LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Xác định |
Câu hỏi thường gặp
|
|
