| Brand Name: | GEZHI or OEM |
| Số mẫu: | 100G QSFP28 ZR 1310nm 80Km |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

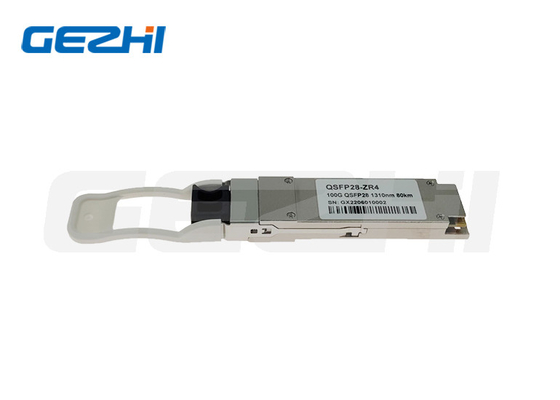

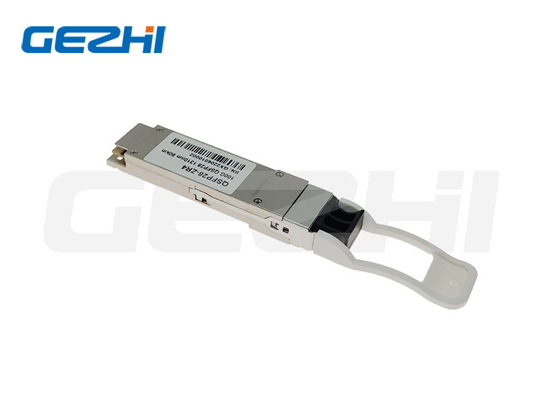

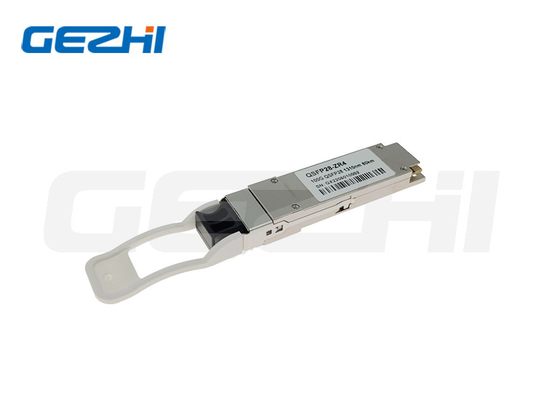

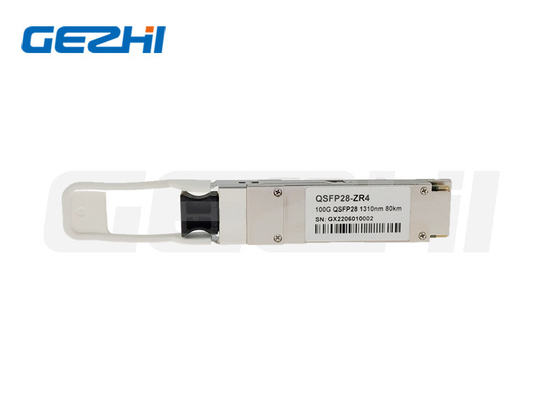

High Compatible 100G QSFP28 ZR 1310nm 80Km Optical Transceiver Module
Mô tả
Gezhi Photonics 100G QSFP28 ZR4 được thiết kế cho các ứng dụng truyền thông quang học 80km.Máy thu quang 4 làn và khối quản lý mô-đun bao gồm 2 mặt nối dâyCác tín hiệu quang được multiplex đến một sợi một chế độ thông qua một đầu nối LC tiêu chuẩn công nghiệp.
Đặc điểm
Ứng dụng
Đánh giá tối đa tuyệt đối
| Parameter | Biểu tượng | Khoảng phút | Loại | Tối đa | Đơn vị |
| Điện áp cung cấp điện | Vcc | - 0.3 | 3.6 | V | |
| Phạm vi nhiệt độ lưu trữ | T | -40 | 85 | °C | |
| Độ ẩm tương đối | RH | 15 | 85 | % | |
| Mức ngưỡng thiệt hại, mỗi làn đường | THd | 6.5 | dBm |
Điều kiện vận hành khuyến cáo
| Parameter | Biểu tượng | Khoảng phút | Loại | Tối đa | Đơn vị |
| Phạm vi nhiệt độ hoạt động trường hợp | Tc | 0 | - | 70 | °C |
| Điện áp cung cấp điện | Vcc | 3.14 | 3.3 | 3.47 | V |
| Khoảng cách liên kết với G.652 | P | - | - | 80 | km |
| Tỷ lệ dữ liệu | BR | - | 25.78125 | - | Gbps |
Đặc điểm điện
| Parameter | Biểu tượng | Khoảng phút | Loại | Tối đa | Đơn vị | Lưu ý |
| Phân hao năng lượng | 6.5 | W | ||||
| Dòng cung cấp | Icc | 1.8759 | A | Trạng thái ổn định | ||
| Máy phát | ||||||
| Tỷ lệ dữ liệu, mỗi làn đường | 25.78125 | Gbps | ||||
| Điện áp khác biệt pk-pk | Vpp | 900 | mV | Ở 1 MHz | ||
| Điện áp chế độ thông thường | Vcm | - 350 | 2850 | mV | ||
| Thời gian chuyển tiếp | Trise/Tfall | 10 | ps | 20% ~ 80% | ||
| Sự không phù hợp của sự kháng cự chấm dứt khác biệt | 10 | % | ||||
| Độ rộng của mắt | EW15 | 0.46 | UI | |||
| Chiều cao của mắt | EH15 | 95 | mV | |||
| Máy nhận | ||||||
| Tỷ lệ dữ liệu, mỗi làn đường | 25.78125 | Gbps | ||||
| Sự không phù hợp của sự kháng cự chấm dứt khác biệt | 10 | % | Ở 1 MHz | |||
| Chuyển động điện áp đầu ra khác biệt | Vout, pp | 900 | mV | |||
| Tiếng ồn chế độ thông thường, RMS | Vrms | 17.5 | mV | |||
| Thời gian chuyển tiếp | Trise/Tfall | 12 | ps | 20% ~ 80% | ||
| Độ rộng của mắt | EW15 | 0.57 | UI | |||
| Chiều cao của mắt | EH15 | 228 | mV | |||
Đặc điểm quang học
| Parameter | Biểu tượng | Khoảng phút | Loại | Tối đa | Đơn vị | Chú ý |
| Đặc điểm của máy phát | ||||||
| Tỷ lệ báo hiệu trên mỗi làn đường | 25.78125 | GBd | 1 | |||
| Độ dài sóng trung tâm làn đường (range) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Tỷ lệ ức chế chế độ bên | SMSR | 30 | - | - | dB | |
| Tổng công suất phóng trung bình | PTOTAL | 8.0 | 12.5 | dBm | ||
| Công suất phóng trung bình, mỗi làn đường | POUT | 2.0 | 6.5 | dBm | ||
|
Sự khác biệt trong sức mạnh phóng giữa bất kỳ hai làn đường ((Mức trung bình và OMA) |
- | 3 | dBm | |||
| Công suất khởi động trung bình của máy phát OFF, mỗi làn đường | POFF | - | - | - 30 | dBm | |
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 6 | - | - | dB | |
| RIN OMA | 130 | dB/Hz | ||||
| Độ khoan dung mất mát quay quang | 20 | dB | ||||
| Giữ suy nghĩ | RFL | - | - | - 12 | dB | |
| Biên giới mặt nạ | 5 | * | * | % | ||
|
Định nghĩa mặt nạ mắt {X1,X2,X3,Y1,Y2,Y3} |
{0.25,0.4,0.45,0.25,0.28,0.4} | |||||
| Đặc điểm của máy thu | ||||||
| Tỷ lệ báo hiệu trên mỗi làn đường | 25.78125 | GBd | ||||
| Độ dài sóng trung tâm làn đường (range) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Công suất thu trung bình, mỗi làn đường | THd | - 28 | - 7 | dBm | 1 | |
| Năng lượng máy thu, mỗi làn đường ((OMA) | - 7 | dBm | ||||
| Độ phản xạ của máy thu | SenOMA1 | -26 | dB | 1 | ||
| Độ nhạy của máy thu trung bình, mỗi làn đường | SenOMA2 | - 28 | dBm | 2 | ||
|
Máy thu 3 dB điện cắt ngang trên tần số, mỗi làn đường |
LOSA | 31 | GHz | |||
| Mức ngưỡng thiệt hại, mỗi làn đường | LOSD | 6.5 | dBm | |||
| LOS khẳng định | Mất | -40 | dBm | |||
| LOS Deassert | -29 | dBm | ||||
| LOS Hysteresis | 0.5 | dB | ||||
|
|
