| Brand Name: | GEZHI or OEM |
| Số mẫu: | 40G QSFP+LR4 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

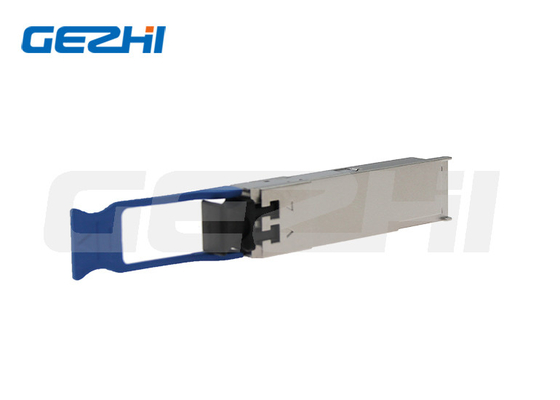

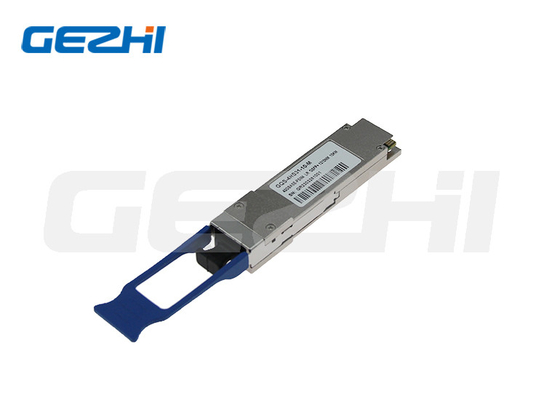

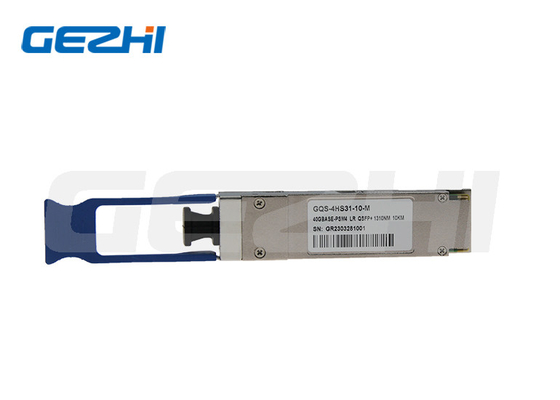

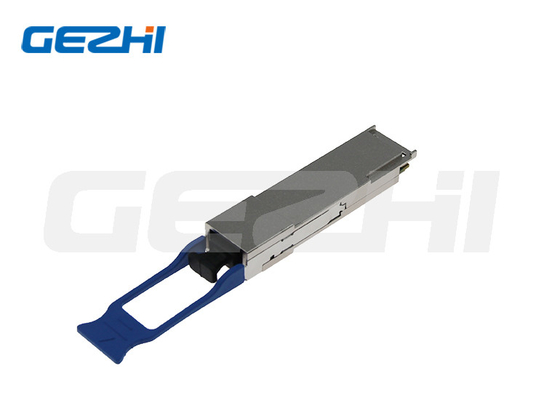

40G QSFP + LR4 1310nm 10km SMF Fiber Transceiver Module
Mô tả
Sản phẩm này là một mô-đun thu truyền được thiết kế cho các ứng dụng truyền thông quang học 2m-10km. Thiết kế phù hợp với 40GBASE-LR4 của tiêu chuẩn IEEE P802.3ba.Mô-đun chuyển đổi 4 kênh đầu vào (ch) dữ liệu điện 10Gb/s thành 4 tín hiệu quang CWDM, và đa phương chúng thành một kênh duy nhất cho truyền quang 40Gb / s. Ngược lại, ở phía máy thu, mô-đun quang học đa phương một đầu vào 40Gb / s thành 4 kênh tín hiệu CWDM,và chuyển đổi chúng thành 4 kênh đầu ra dữ liệu điện.
Độ dài sóng trung tâm của 4 kênh CWDM là 1271, 1291, 1311 và 1331 nm như các thành viên của lưới bước sóng CWDM được xác định trong ITU-T G694.2Nó chứa một kết nối LC duplex cho giao diện quang học và một kết nối 148 pin cho giao diện điện.Sợi một chế độ (SMF) phải được áp dụng trong module này.
Sản phẩm được thiết kế với yếu tố hình thức, kết nối quang học / điện và thiết bị chẩn đoán kỹ thuật số
Đặc điểm
Mô-đun phát thanh hoàn toàn kép 4 kênh
Tối đa 11,2Gbps liên kết dữ liệu mỗi kênh
Chiều dài liên kết tối đa 10km
Thiết kế MUX/DEMUX 4 làn CWDM
Các chức năng chẩn đoán kỹ thuật số tích hợp
Các yếu tố hình thức QSFP + có thể cắm nóng
Đơn lẻ 3. 3V nguồn điện
Nhiệt độ hoạt động: 0 °C đến 70 °C
Phù hợp với RoHS 6 ((không có chì)
Digital Diagnostic Monitor (DDM)
Tiêu thụ điện < 2W
Ứng dụng
Switch, router và HBA
4CH SDR, DDR và QDR
Kết nối viễn thông 40G phía khách hàng
Đặc điểm quang học của máy phát
| Parameter | Biểu tượng | Chưa lâu. | Thông thường | Tối đa | Đơn vị | Chú ý | |||||||
| Đặt bước sóng | L0 | 1264.5 | 1271 | 1277.5 | nm | ||||||||
| L1 | 1284.5 | 1291 | 1297.5 | nm | |||||||||
| L2 | 1304.5 | 1311 | 1317.5 | nm | |||||||||
| L3 | 1324.5 | 1331 | 1337.5 | nm | |||||||||
| Máy phát | |||||||||||||
| Tỷ lệ ức chế chế độ bên | SMSR | 30 | - | - | dB | ||||||||
| Tổng công suất phóng trung bình | PT | - | - | 8.3 | dBm | ||||||||
| Công suất phóng trung bình, mỗi làn đường | - 7 | - | 2.3 | dBm | |||||||||
| Phạm vi điều chế quang học, mỗi làn đường | OMA | - 4 | - | +3.5 | dBm | ||||||||
| Sự khác biệt về công suất phóng giữa bất kỳ hai làn đường (OMA) | - | - | 6.5 | dB | |||||||||
| Năng lượng khởi động trong OMA trừ TDP, mỗi làn đường | - Bốn.8 | - | dBm | ||||||||||
| TDP, mỗi làn đường | TDP | 2.3 | dB | ||||||||||
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 3.5 | - | - | dB | ||||||||
| Tiếng ồn tương đối | Rtrong | - | - | -128 | dB/Hz | 12dB phản xạ | |||||||
| Khả năng dung nạp lỗ quay quang | - | - | 20 | dB | |||||||||
| Phản xạ của máy phát | RT | - 12 | dB | ||||||||||
| Định nghĩa của mặt nạ mắt truyền tín hiệu {X1, X2, X3, Y1, Y2, Y3} | {0.25,0.4,0.45,0.25,0.28,0.4} | ||||||||||||
| Trung bình năng lượng khởi động của máy phát tắt, mỗi làn đường | Ptắt | - 30 | dBm | ||||||||||
| Máy nhận | |||||||||||||
| Mức giới hạn thiệt hại | THd | 3.3 | dBm | 1 | |||||||||
| Lượng điện trung bình tại đầu vào máy thu, mỗi làn đường | -13.7 | 2.3 | dBm | ||||||||||
| Độ phản xạ của máy thu | RR | - | - | -26 | dB | ||||||||
| Năng lượng máy thu (OMA), mỗi làn đường | - | - | 3.5 | dBm | |||||||||
| Độ nhạy của máy thu trong OMA, mỗi làn đường | - | - | - Chín.9 | dBm | |||||||||
| Độ nhạy của máy thu, mỗi làn đường | SR | - | - | - 11.5 | dBm | ||||||||
| Sự khác biệt trong công suất nhận giữa bất kỳ hai làn đường (OMA) | 7.5 | dB | |||||||||||
| Nhận điện 3 dB tần số cắt giảm trên, mỗi làn đường | 12.3 | GHz | |||||||||||
| Điều kiện kiểm tra độ nhạy cảm của các thụ thể căng thẳng2 | |||||||||||||
| Hình phạt đóng mắt thẳng đứng, mỗi làn đường | 1.6 | dB |
|
||||||||||
| Mắt căng thẳng, mỗi làn đường | 0.3 | UI | |||||||||||
|
|
