| Brand Name: | GEZHI or OEM |
| Số mẫu: | khớp nối fbt |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Western Union |

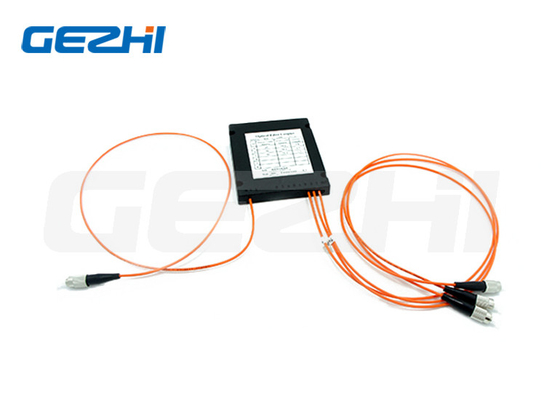

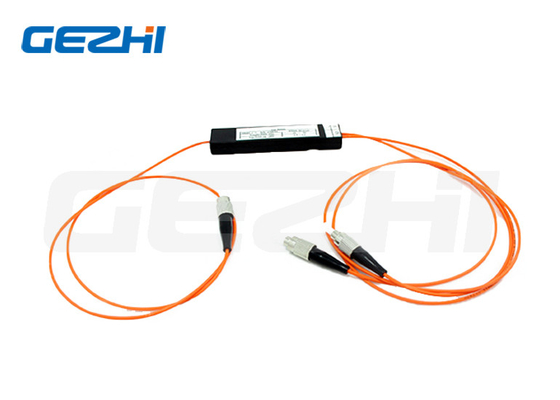

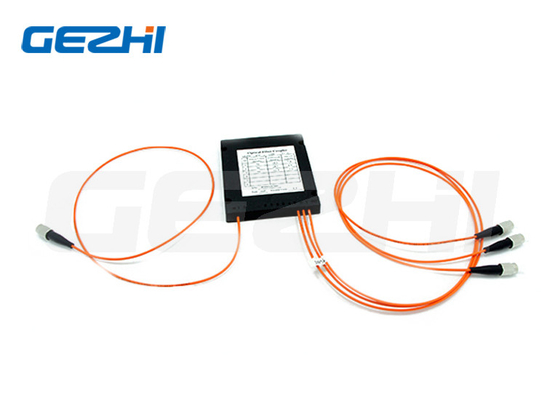

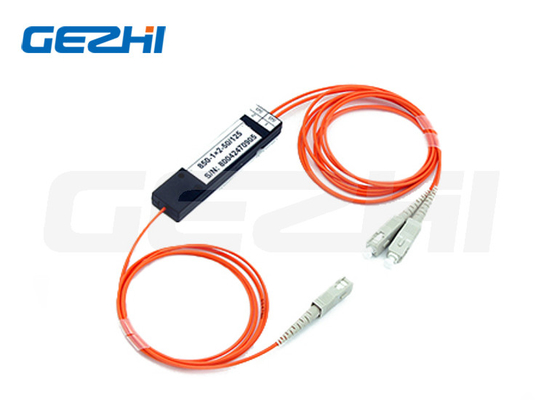

Nhà máy Multimode MM 62.5/125um 650nm 50/50 Coupler Fiber Optic Splitter
Mô tả sản phẩm
Fused Biconic Taper (FBT) coupler, còn được gọi là FBT splitter, dựa trên công nghệ truyền thống, nó là để ghép lại hai hoặc nhiều sợi quang,và sau đó kéo máy nón chảy kéo dài, và theo dõi theo thời gian thực sự sự thay đổi tỷ lệ, yêu cầu tỷ lệ quang phổ sau khi nới chảy, một bên giữ lại một sợi duy nhất (phần còn lại của cắt) như đầu vào,đầu kia là một đầu ra đa kênh.
Là một trong những thành phần chính cho các mạng GPON FTTx, optical splitters can be placed in the Central Office or in one of the distribution points (outdoor or indoor) because the FBT coupler are highly stable for multiport optical signal splitting with low insertion lossCác bộ ghép FBT được thiết kế để chia nguồn và khai thác trong thiết bị viễn thông, mạng CATV và thiết bị thử nghiệm.
Thông số kỹ thuật
| Parameter | Máy kết nối sợi tiêu chuẩn đa chế độ | |
| Tỷ lệ ghép nối ((%) | 50/50 | |
| Thể loại | Tỷ lệ P | Một lớp |
| Mất quá mức (Thông thường) (dB) | 0.7 | 1.0 |
| Max.Insertion Loss ((dB) | 4.2 | 4.5 |
| Đồng nhất (Max.) ((dB) | 0.6 | 0.8 |
| Định hướng (min) (dB) | 35 | |
| Độ dài sóng hoạt động ((nm) | 800-1600 | |
| Độ dài sóng trung tâm (nm) | 850 hoặc 1310 hoặc 1550 | |
| Nhiệt độ hoạt động ((°C) | -20~+85 | |
| Loại sợi | Corning multimode 50/125, 62.5/125 | |
| Chiều dài đuôi lợn bằng sợi (m) | 1 m hoặc chiều dài tùy chỉnh | |
| Cấu hình cổng | 1 × 2 hoặc 2 × 2 | |
| Kích thước (mm) | Gói D,E,G | |
Biểu đồ chuyển đổi tỷ lệ ghép nối/thêm lỗ
| Tỷ lệ nối | Mất tích nhập | |
| Tỷ lệ ghép nối ((%) | Trình độ cao nhất | Một lớp |
| 40/60 | 5.2/3.3 | 5.6/3.7 |
| 30/70 | 6.5/2.6 | 7.0/3.0 |
| 20/80 | 8.4/2.0 | 8.8/2.5 |
| 10/90 | 11.8/1.5 | 12.3/2.0 |
* Được đo trong điều kiện chế độ ổn định với nguồn ánh sáng LED.
Kích thước gói & Phong cách Pigtail
| Phong cách đuôi heo: | |
| Gói D,E: | Sợi trần 250um |
| Gói F | 250um sợi trần hoặc 900um ống lỏng |
| G,H,I,J: | Cáp 2mm, 3mm hoặc ống lỏng 900um |
Hình ảnh mối quan hệ của mất tích chèn và bước sóng, nhiệt độ
Đặc điểm
1.Low Loss quá mức
2- Phân chia quyền lực đồng nhất.
3- Bao bì cứng tuyệt vời.
4.Sự ổn định môi trường và cơ khí
Ứng dụng
1.FTTX (FTTP, FTTH, FTTN, FTTC)
2Mạng quang thụ động (PON)
3Mạng khu vực địa phương (LAN)
4.CATV hệ thống khuếch đại
5Hệ thống giám sát
|
|
