| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | khớp nối fbt |
| MOQ: | 1 cái |
| giá bán: | US$59-US$118 |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây |

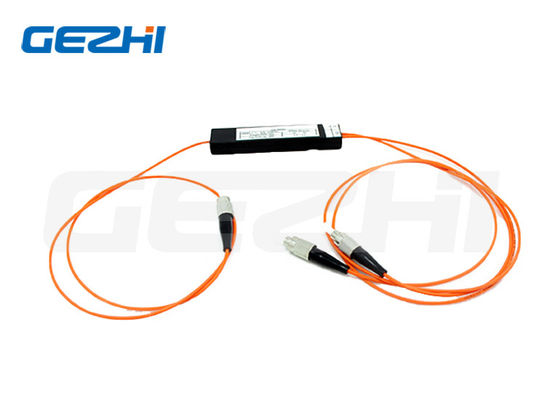

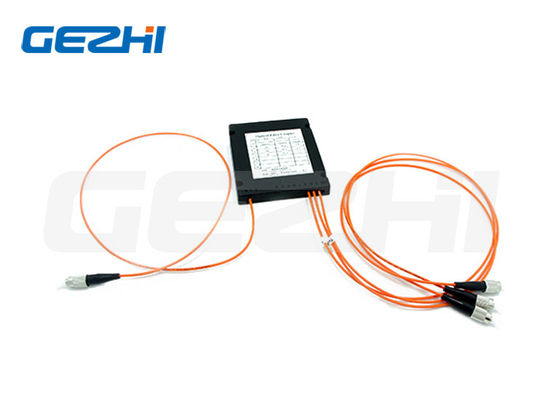

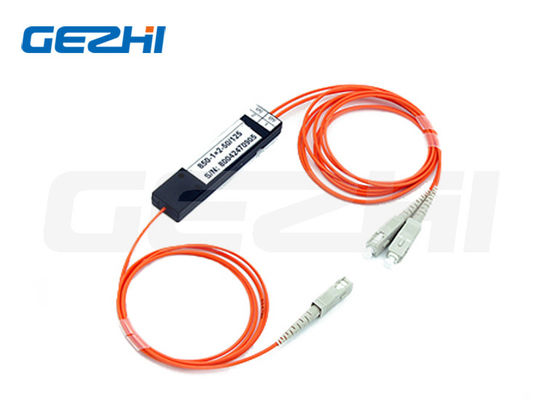

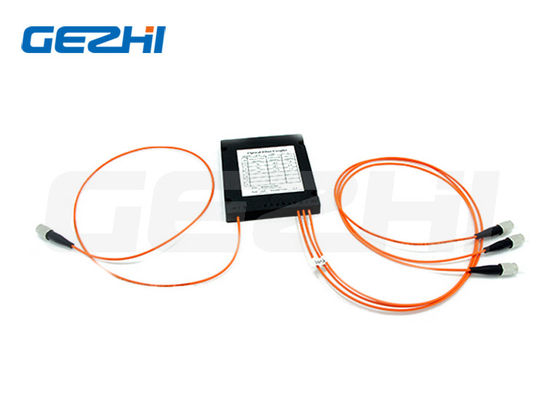

Bộ chia cáp quang đa mode FBT 62.5/125um 650nm 50/50
Bộ ghép nối dạng côn biconic nóng chảy (FBT), còn gọi là bộ chia FBT, sử dụng công nghệ truyền thống, trong đó hai hoặc nhiều sợi quang được bó lại với nhau và kéo qua máy côn để kéo giãn bằng nhiệt. Tỷ lệ thay đổi được theo dõi theo thời gian thực trong quá trình này. Sau khi kéo giãn bằng nhiệt để đáp ứng các yêu cầu về tỷ lệ phổ, một đầu giữ nguyên một sợi quang (phần còn lại bị cắt) làm đầu vào, trong khi đầu kia cung cấp đầu ra đa kênh.
Là một thành phần quan trọng cho mạng GPON FTTx, bộ chia quang có thể được triển khai tại các Văn phòng Trung tâm hoặc các điểm phân phối khác nhau (ngoài trời hoặc trong nhà). Bộ ghép nối FBT cung cấp độ ổn định cao cho việc chia tín hiệu quang đa cổng với tổn hao chèn thấp. Các bộ ghép nối này được thiết kế để chia công suất và lấy mẫu trong thiết bị viễn thông, mạng CATV và thiết bị kiểm tra.
| Thông số | Bộ ghép nối sợi quang đa mode tiêu chuẩn |
|---|---|
| Tỷ lệ ghép nối (%) | 50/50 |
| Cấp | Cấp P | Cấp A |
| Tổn hao dư (Điển hình) (dB) | 0.7 | 1.0 |
| Tổn hao chèn tối đa (dB) | 4.2 | 4.5 |
| Độ đồng đều (Tối đa) (dB) | 0.6 | 0.8 |
| Định hướng (Tối thiểu) (dB) | 35 |
| Bước sóng hoạt động (nm) | 800-1600 |
| Bước sóng trung tâm (nm) | 850 hoặc 1310 hoặc 1550 |
| Nhiệt độ hoạt động (℃) | -20~+85 |
| Loại sợi quang | Corning đa mode 50/125, 62.5/125 |
| Chiều dài sợi quang đuôi (m) | 1 m hoặc chiều dài tùy chỉnh |
| Cấu hình cổng | 1×2 hoặc 2×2 |
| Kích thước (mm) | Hộp D, E, G |
| Tỷ lệ ghép nối | Tổn hao chèn |
|---|---|
| Tỷ lệ ghép nối (%) | Cấp Cao cấp | Cấp A |
| 40/60 | 5.2/3.3 | 5.6/3.7 |
| 30/70 | 6.5/2.6 | 7.0/3.0 |
| 20/80 | 8.4/2.0 | 8.8/2.5 |
| 10/90 | 11.8/1.5 | 12.3/2.0 |
| Hộp D: | Ống thép không gỉ 3mm x 45mm |
| Hộp E: | Ống thép không gỉ 3mm x 54mm |
| Hộp F: | Ống thép không gỉ 3mm x 60mm |
| Hộp G: | Hộp ABS 10mm x 20mm x 90mm |
| Hộp H: | Hộp ABS 10mm x 80mm x 100mm |
| Hộp I: | Hộp ABS 18mm x 80mm x 120mm |
| Hộp J: | Hộp ABS 18mm x 115mm x 140mm |
| Hộp D, E: | Sợi quang trần 250um |
| Hộp F: | Sợi quang trần 250um hoặc ống lỏng 900um |
| Hộp G, H, I, J: | Cáp 2mm, 3mm hoặc ống lỏng 900um |
|
|
