| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | GZ-CW-SFP-80KM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union |

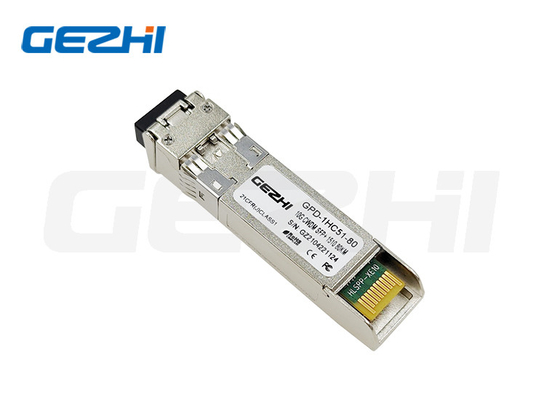

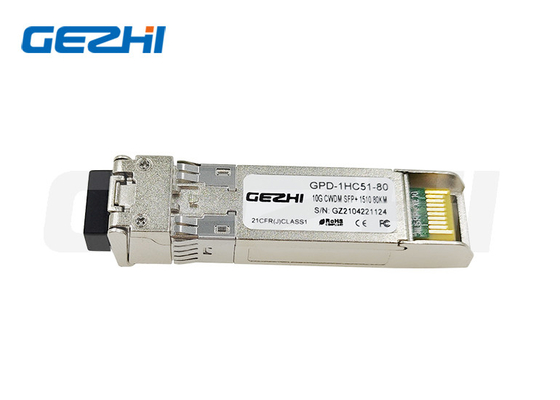

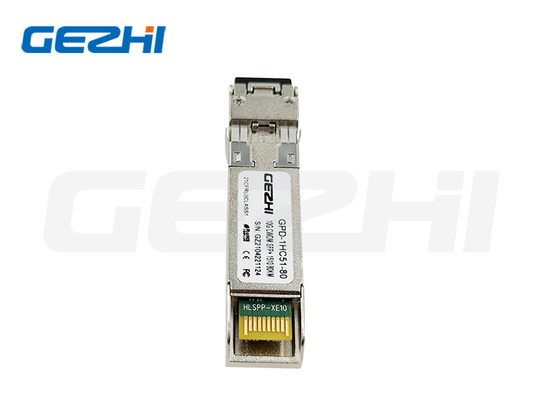

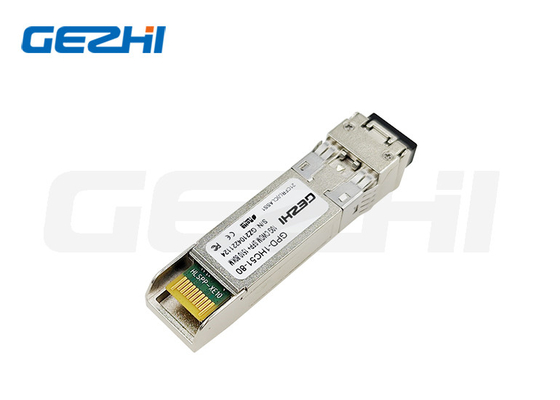

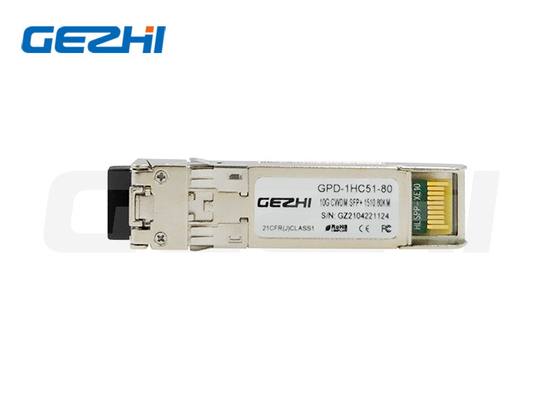

10G CWDM SFP Transceiver Module 1410 - 1610nm 10GBASE 80KM LC/UPC Connector
Mô tả sản phẩm
Bộ thu Gezhi CWDM 10Gbps SFP + được thiết kế để truyền và nhận dữ liệu quang qua sợi quang chế độ duy nhất với chiều dài liên kết 40km. Bộ thu này bao gồm hai phần:Các phần của máy phát kết hợp một laser CWDM EMLVà phần thu được bao gồm một APD photodiode tích hợp với một TIA.
Tính năng sản phẩm
Ứng dụng
Máy phát CWDM
| CWDM SFP | ||||
| CWDM SFP 1G/2G | (1270nm-1610nm) | 40/80/120km | CWDM SFP | 0-70°C |
| CWDM SFP 4.25G | (1270nm-1610nm) | 40km& 80km | CWDM SFP | 0-70°C |
| CWDM SFP+(10G) | ||||
| CWDM SFP 10G LR | (1270-1330nm) | 10km | CWDM SFP+ | 0-70°C |
| CWDM SFP ER | (1470-1610nm) | 40km | CWDM SFP+ | 0-70°C |
| CWDM SFP ZR | (1470-1610nm) | 80km | CWDM SFP+ | 0-70°C |
Đặc điểm quang học
| Parameter | Biểu tượng | Chưa lâu. | Loại | Max. | Đơn vị | Lưu ý |
| Máy phát | ||||||
| Độ dài sóng hoạt động | λ | λ-7,5nm | λ | λ+7,5nm | nm | 1 |
| Năng lượng đầu ra (được bật) | PAVE | 0 | 4 | dBm | 2 | |
| Tỷ lệ ức chế chế độ bên | SMSR | 30 | dB | |||
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 9 | dB | |||
| Phạm vi quang phổ RMS | Δλ | 1 | nm | |||
| Thời gian tăng / giảm (20% ~ 80%) | Tr/Tf | 50 | ps | |||
| Hình phạt phân tán | TDP | 3 | dB | |||
| Tiếng ồn tương đối | RIN | -128 | dB/Hz | |||
| Khả năng đầu ra mắt quang | Phù hợp với IEEE 0802.3ae | |||||
| Máy nhận | ||||||
| Độ dài sóng hoạt động | λ | 1260 | 1620 | nm | ||
| Độ nhạy của máy thu | PSEN1 | - 24 | dBm | 3 | ||
| Độ nhạy trên 80km sợi | PSEN2 | - 20 | dBm | 3 | ||
| Nạp quá tải | PAVE | - 7 | dBm | |||
| LOS khẳng định | Bố | - 35 | dBm | |||
| Mức giá phải trả | Pd | -26 | dBm | |||
| LOS Hysteresis | Pd-Pa | 0.5 | dB | |||
Ghi chú:
1Độ dài sóng λ = 1470nm ~ 1610nm, tổng cộng 8 bước sóng, khoảng cách 20nm
2. Được đo ở tốc độ 10,3125b/s với mô hình thử nghiệm PRBS 231 1 NRZ.
3.Dưới ER tồi tệ nhất = 9, đo ở tốc độ 10,3125 Gb / s với mô hình thử nghiệm PRBS 231 - 1 NRZ cho BER < 1x10-12
Kích thước gói
|
|
