| Brand Name: | Gezhi or OEM |
| Số mẫu: | Thiết bị FWDM GZ-1550nm |
| MOQ: | 1 miếng |
| giá bán: | USD >= 1 pieces $7 |
| Delivery Time: | 7 ngày |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Mô tả sản phẩm

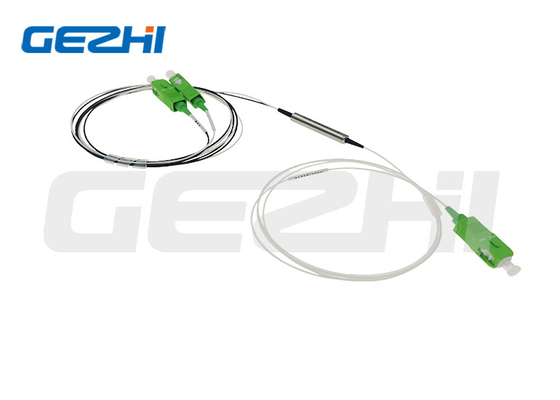

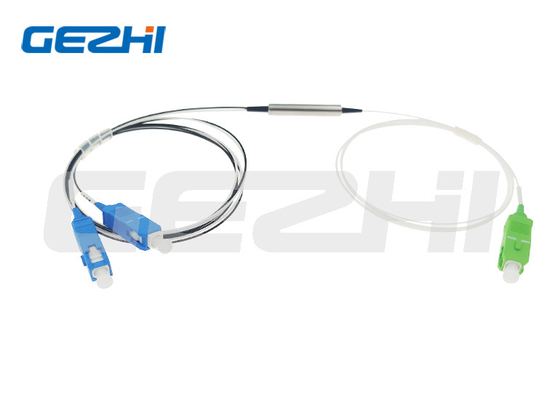

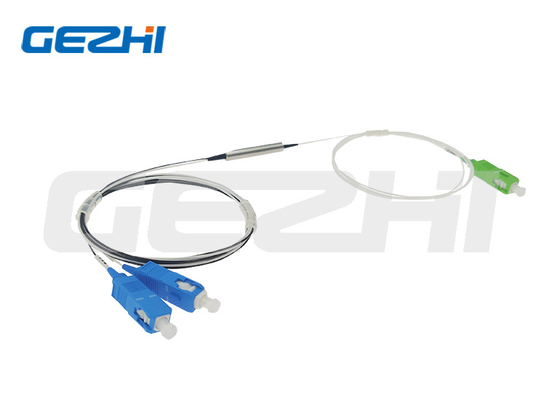

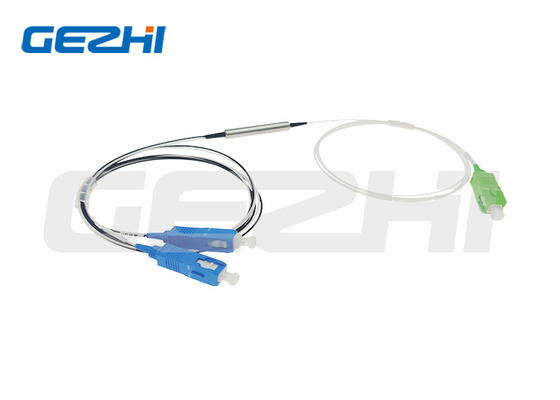

1x2 FWDM Thiết bị T1550R1310/1490nm ống thép 1m không kết nối gpon fwdm
FTTX Filter WDM module được sử dụng rộng rãi trong EDFA, bộ khuếch đại Raman, mạng WDM và thiết bị quang sợi dựa trên công nghệ Bộ lọc phim mỏng (TFF).Thiết bị kết hợp hoặc tách ánh sáng ở các bước sóng khác nhau trong một phạm vi bước sóng rộngNó có thể mở rộng khả năng của một sợi duy nhất để đạt được giao tiếp hai chiều, do đó được sử dụng rộng rãi trong nâng cấp và mở rộng mạng quang học, hoặc giới thiệu kinh doanh toàn diện mới v.v.
GEZHI Photonics cung cấp các thiết bị lọc đa phân vùng bước sóng dựa trên bộ lọc (WDM) được tùy chỉnh cho các băng tần bước sóng cụ thể cho các ứng dụng đặc biệt của bạn.Hệ thống GEPON hoạt động trên 1310/1490, vì vậy tín hiệu CATV ở đây được phân phối qua cùng một sợi bằng cách sử dụng 1550nm, và FWDM là một nơi mà tất cả những điều này được "trộn lẫn".
Thông số kỹ thuật
| Loại | FWDM | |
| Độ dài sóng hoạt động T: chiều dài sóng truyền R: bước sóng phản xạ 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nm | T1550 R1310/1490 |
| T1490 R1310/1550 | ||
| T1310 R1490/1550 | ||
| T1550/1610 R1310/1490 | ||
| T1550/1625 R1310/1490 | ||
| T1625 R1310/1490/1550 | ||
| T1650 R1310/1490/1550 | ||
| Mất chỗ chèn hộp số | dB | ≤0.80 |
| Mất khả năng chèn phản xạ | dB | ≤0.60 |
| Phân biệt kênh truyền tải | dB | ≥ 30 |
| Phân biệt kênh phản xạ | dB | ≥ 17 |
| PDL | dB | ≤0.1 |
| Sự ổn định nhiệt theo bước sóng | nm/°C | ≤0.003 |
| Sự ổn định nhiệt do mất tích chèn | dB/°C | ≤0.005 |
| Chỉ thị | dB | ≥ 55 |
| Lợi nhuận mất mát | dB | ≥45 |
| Nhiệt độ hoạt động | °C | -20~+70 |
| Nhiệt độ lưu trữ | °C | -40~+85 |
Lưu ý: 1. tùy chỉnh có sẵn.
2. và thêm một mất thêm 0,2dB cho mỗi đầu nối.
Chi tiết mục
Đường truyền: 1550nm
Kênh phản xạ: 1310nm và 1490nm
Độ cô lập cao, độ tin cậy và cách ly kênh
Mất ít chèn và độ tin cậy môi trường tuyệt vời
Phù hợp với RoHS
Loại gói
Bao bì ống thủy tinh cho sợi trần 250um
Bao bì ống thép cho sợi vải trần 250um và sợi 900um
Hộp ABS cho sợi 900um, 2,0mm và 3,0mm
Lưu ý: 250um sợi trần là quá FINN để được trang bị với đầu nối
Hình vẽ cơ khí
Hình A là cho T13/R15, T14/R1315, T1415/R13 FTTX Filter WDM
Hình B là cho T15/R13, T13/R1415, T15/R1314, T1314/R15 FTTX Filter WDM
|
|
