| Brand Name: | GEZHI or OEM |
| Số mẫu: | CWDM04M47ASA |
| MOQ: | 1 phần trăm |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Western Union |

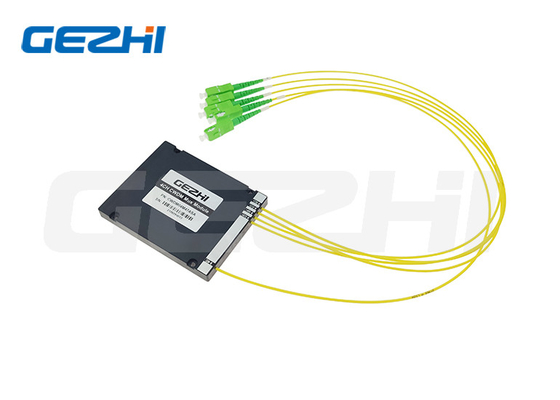

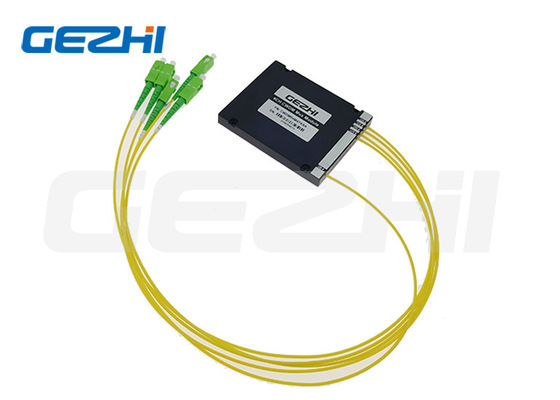

Độ ổn định và độ tin cậy cao 4CH CWDM MUX Module,1470/1490/1510/1530nm CWDM ABS box
Mô tả sản phẩm
Mô-đun 4CH CWDM của GEZHI Photonics dựa trên TFF (phân liệu mỏng), có nhiều tùy chọn kích thước gói và bước sóng; Nó phù hợp với mạng thân đường dài, công suất lớn,hoặc các nút lõi MAN công suất cực lớn, Nó được sử dụng rộng rãi trong viễn thông 5G, MAN, mạng xương sống và trung tâm dữ liệu v.v.
GEZHI Photoncis một loạt các máy đa phương WDM. Nó phù hợp với RoHs, Telcordia GR-1209 và GR-1221.
Đặc điểm
1.Loss Insertion thấp
2.High Channel cô lập
3.Điều ổn định và đáng tin cậy cao
Ứng dụng
1Hệ thống WDM
2.5G Truyền thông
3- Trung tâm dữ liệu.
Thông số kỹ thuật
|
Parameter
|
Đơn vị
|
CWDM Mux hoặc Demux
|
|
Số kênh
|
-
|
4CH
|
|
Không gian kênh
|
nm
|
20 |
|
Độ dài sóng trung tâm kênh
|
nm
|
1470/1490/1510/1530 |
|
Dải băng thông kênh
|
nm
|
λ@ITU ±7,5nm |
|
Mất tích nhập @PB
|
dB | <1.5 |
|
Phân biệt @ Con kênh liền kề
|
dB | >30 |
|
Phân cách @ Không liền kề kênh
|
dB | >40 |
|
Passband Ripple
|
dB
|
<0.3 |
|
Mất phụ thuộc phân cực
|
dB
|
<0.10 |
|
Phân tán chế độ phân cực
|
ps
|
<0.15 |
|
Định hướng & Loss Return
|
dB
|
>50 |
|
Điều khiển năng lượng
|
mW
|
< 500 |
|
Loại sợi
|
- | SMF-28e hoặc tùy chỉnh |
|
Bộ kết nối
|
- | SC/APC |
|
Nhiệt độ hoạt động
|
°C | -10~+70 |
|
Nhiệt độ lưu trữ
|
°C | -40~+85 |
|
Kích thước gói
|
mm
|
ABS: 100*80*10
|
Hình vẽ
Thông tin đặt hàng
|
CWDM
|
Số kênh
|
Cấu hình
|
Loại module
|
loại
|
Chiều dài sợi
|
kết nối
|
|
CWDM
|
01=1CH
02=2CH
03=3CH
04=4CH
......
16=16CH
18=18CH
|
M=Mux
D=Demux
A=Mux + Demux
|
A1=hộp ABS 100x80x10mm
A2 = hộp ABS 120x80x18mm
A3 = hộp ABS 140x115x15mm
L1=LGX 129*29*130mm
L2=LGX chèn vào 2 slot Rack
L4=LGX chèn vào 4 slot Rack
R1=19" 1 U Rack
R2=2slot 19′′1U Rack
R4=4slot 19′′1U Rack
X = Tùy chỉnh
|
09=900um
ống lỏng
20=2,0mm
30=3,0mm
|
05=0,5 m
10=1,0 m
15=1,5 m
S=Xác định
|
00=không có
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Xác định
|
Câu hỏi thường gặp
Q1: Tôi có thể có một đơn hàng mẫu? MOQ của bạn là gì?
|
|
