| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | MEMS-D- |
| MOQ: | 1 cái |
| giá bán: | US$188-US$688 |
| Thời gian giao hàng: | 2 đến 3 tuần |

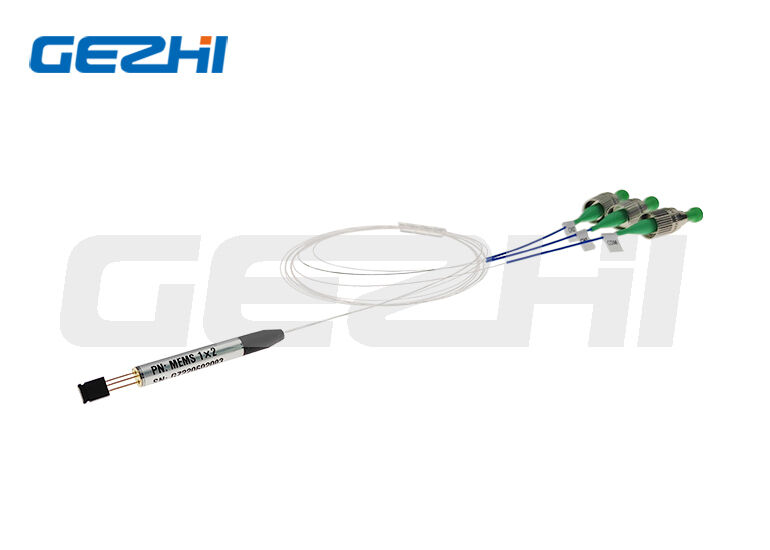

Bộ chuyển mạch quang MEMS 1×N Gezhi Photonics là thành phần chuyển mạch sợi MEMS thu nhỏ được thiết kế cho truyền thông sợi quang, mạng PON, thiết bị quang học và hệ thống giám sát mạng. Bộ chuyển mạch quang MEMS không chốt này cung cấp hai dòng công tắc đơn chế độ (tối đa 1×64 kênh) và đa chế độ (tối đa 1×16 kênh), có vỏ hình trụ siêu nhỏ gọn, tốc độ chuyển mạch nhanh, suy hao chèn thấp, hiệu suất suy hao phụ thuộc vào bước sóng/nhiệt/phân cực tuyệt vời và tuổi thọ cực kỳ dài lên tới 10 tỷ lần chuyển mạch.
| 1. Cấu trúc hình trụ siêu nhỏ gọn | Thông số kỹ thuật hai kích thước: Φ5,5 × 42mm (kênh N≤7), Φ6,0 × 47mm (kênh 8≤N≤64), dấu chân nhỏ cho các mô-đun quang học nhỏ gọn |
| 2. Thời gian chuyển đổi cực nhanh | Thời gian chuyển mạch 8ms, chuyển đổi đường dẫn quang tức thời để bảo vệ mạng theo thời gian thực |
| 3. Mất chèn thấp | Thiết kế tổn thất được phân loại cho số lượng kênh khác nhau, chế độ đơn 1 × 2 chỉ mất 0,8dB chèn |
| 4. Chỉ số nhất quán quang học vượt trội | WDL<0,3dB, TDL<0,3dB, PDL<br /> 0,1dB, độ lặp lại <±0,05dB, truyền tín hiệu ổn định |
| 5. Khả năng cách ly cao và mất mát khi trả lại | Suy hao phản hồi ≥50dB (chế độ đơn), nhiễu xuyên âm ≥45 ~ 50dB, tránh nhiễu xuyên âm tín hiệu quang một cách hiệu quả |
| 6. Tuổi thọ siêu dài | Độ bền ≥10 tỷ chu kỳ chuyển mạch, hoạt động ổn định lâu dài |
| 7. Khả năng thích ứng môi trường hoạt động rộng rãi | Nhiệt độ hoạt động: -20oC ~ +85oC, nhiệt độ bảo quản: -40oC ~ +85oC, độ ẩm 5% ~ 95% RH |
| 8.Chế độ chuyển mạch không chốt, Điện áp điều khiển ≤60V, Công suất quang mang tối đa 500mW | |
Hoàn toàn có thể áp dụng cho các ngành công nghiệp truyền thông quang học và thử nghiệm quang học, các tình huống chính:
| tham số | Đơn vị | Chỉ số kỹ thuật |
|---|---|---|
| Bước sóng hoạt động | - | Dải O (1290~1330nm), dải L+ (1625~1650nm) |
| Mất chèn | dB | 1×2 0.8；3<N<8 ∼1.0；17<N<32 ∼1.5；33<N<64 ∼1.7 |
| WDL | dB | .30,3 |
| TDL | dB | .30,3 |
| PDL | dB | .10,1 |
| Trả lại tổn thất | dB | ≥50 |
| Nhiễu xuyên âm | dB | 2<N<32 ≥50；33<N<64 ≥45 |
| Độ lặp lại | dB | ≤ ± 0,05 |
| Chuyển đổi thời gian | bệnh đa xơ cứng | 8 |
| Độ bền cơ học | lần | ≥10.000.000.000 |
| Điện áp điều khiển | V. | 60 |
| Chế độ chuyển đổi | - | Không chốt |
| Công suất quang tối đa | mW | 500 |
| Nhiệt độ hoạt động | oC | -20 ~ +85 |
| Nhiệt độ bảo quản | oC | -40 ~ +85 |
| Độ ẩm hoạt động | %RH | 5 ~ 95 |
| Kích thước | mm | N<7: Φ5.5×42；8<N<64: Φ6.0×47 |
| tham số | Đơn vị | Chỉ số kỹ thuật |
|---|---|---|
| Bước sóng hoạt động | bước sóng | 850±30, 1310±30 |
| Mất chèn | dB | N<12 1.0；13<N<16 1.2 |
| WDL | dB | .30,3 |
| TDL | dB | .40,4 |
| PDL | dB | .20,2 |
| Trả lại tổn thất | dB | ≥30 |
| Độ lặp lại | dB | ≤ ± 0,05 |
| Chuyển đổi thời gian | bệnh đa xơ cứng | 8 |
| Độ bền cơ học | lần | ≥10.000.000.000 |
| Điện áp điều khiển | V. | 60 |
| Chế độ chuyển đổi | - | Không chốt |
| Công suất quang tối đa | mW | 500 |
| Nhiệt độ hoạt động | oC | -20 ~ +85 |
| Nhiệt độ bảo quản | oC | -40 ~ +85 |
| Độ ẩm hoạt động | %RH | 5 ~ 95 |
| Kích thước | mm | N<7: Φ5.5×42；8<N<16: Φ6.0×47 |
Định dạng mã mẫu: MEMS-D-[Kênh]-[Bước sóng]-[Loại sợi]-[Đường kính sợi]-[Độ dài sợi]-[Đầu nối]
| Mã kênh: | 02=1×2, 04=1×4, 08=1×8, 16=1×16 |
| Mã bước sóng: |
85=850nm, 13=1310nm, 14=1490nm, 15=1550nm, 1625=1625nm, 1650=1650nm,13/15=1310/1550nm kép |
| Loại sợi: | 5=50/125μm, 6=62,5/125μm, 9=9/125μm, X=Sợi tùy chỉnh |
| Đường kính sợi: | Lớp phủ 25=250μm, X=Tùy chỉnh |
| Chiều dài sợi: | 05=0,5m, 10=1,0m, X=Chiều dài tùy chỉnh |
| Trình kết nối: | 00=Không có, FP=FC/PC, FA=FC/APC, SP=SC/PC, SA=SC/APC, LP=LC/PC, LA=LC/APC |
Ví dụ: MEMS-D-16-15-9-25-10-LA → 1×16 chế độ đơn 1550nm, sợi 9/125, lớp phủ 250μm, sợi 1m, đầu nối LC/APC
Trả lời: Bộ chuyển mạch quang MEMS 1×N của chúng tôi chủ yếu được sử dụng để truy cập mạng PON, bảo vệ liên kết sợi, dụng cụ kiểm tra quang và giám sát mạng cáp quang, để thực hiện chuyển mạch định tuyến tự động của tín hiệu quang đa kênh.
A: Phiên bản chế độ đơn hỗ trợ tối đa 1×64 kênh; phiên bản đa chế độ tối đa 1×16 kênh.
Trả lời: Tất cả dòng MEMS-D của chúng tôi đều áp dụng chế độ chuyển mạch không chốt, điện áp điều khiển ≤60V.
A: Độ bền cơ học đạt ≥10 tỷ chu kỳ chuyển mạch, tuổi thọ dài khi sử dụng liên tục trong công nghiệp.
Trả lời: Hỗ trợ các đầu nối FC, SC, LC PC/APC, sợi trần không có đầu nối cũng là tùy chọn.
Nhà sản xuất: Công ty TNHH Gezhi Photonics
Nhà cung cấp chuyên nghiệp về công tắc quang MEMS, bộ ghép sợi quang, linh kiện thụ động quang học cho ngành truyền thông cáp quang toàn cầu. Thông số kỹ thuật tùy chỉnh, dịch vụ OEM & ODM có sẵn. Trang web chính thức:www.gezhiphotonics.com
|
