| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | PCMPO-OS2- |
| MOQ: | 1 cái |
| giá bán: | US$18-US$68 |
| Thời gian giao hàng: | 2 đến 3 tuần |

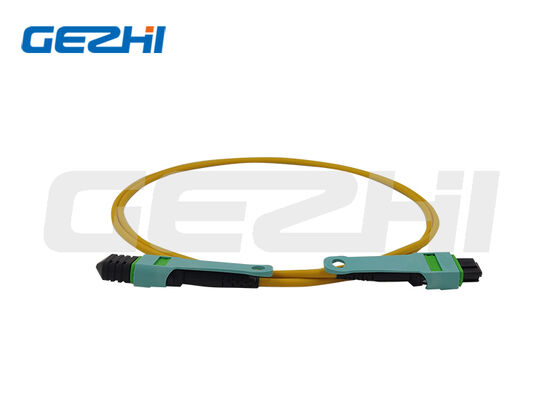

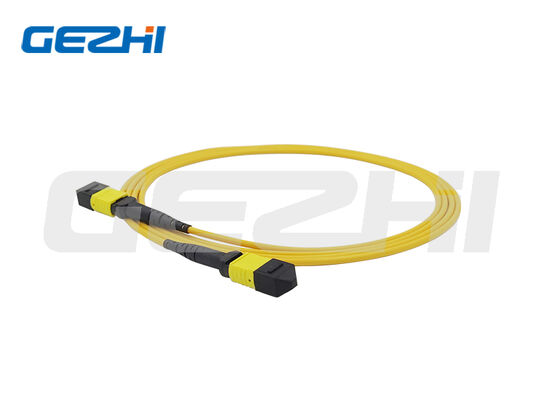

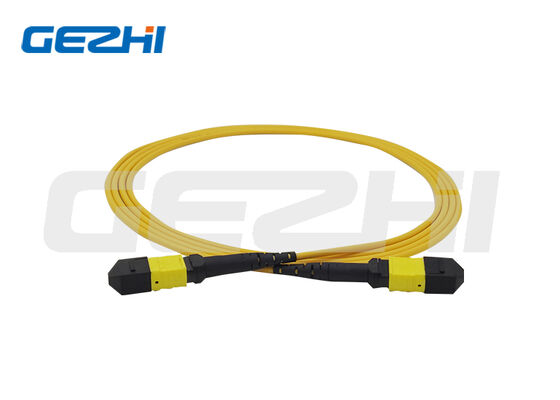

Cáp vá MPO OS2 (Multi‐fiber Push‐On) là một bộ kết hợp đa sợi được thiết kế cho cơ sở hạ tầng mạng đơn chế độ mật độ cao.652.D), nó cung cấp hiệu suất mất mát thấp ổn định ở bước sóng 1310nm và 1550nm, lý tưởng cho các liên kết quang song tầm trung đến dài trong các trung tâm dữ liệu hiện đại và phòng viễn thông.
Chúng tôi cung cấp hai cấu trúc chính: thẳng qua MPO-MPO thân dây đai vá và MPO-LC / SC fan-out breakout harness.Xác nhận chất lượng mặt cuối và độ cực trước khi vận chuyển, để đảm bảo triển khai cắm và thả và giảm thời gian lắp đặt tại chỗ.
| Điểm | Thông số kỹ thuật |
|---|---|
| Loại sợi | OS2 Mô hình đơn 9/125μm, ITU-T G.652D |
| Số lượng sợi | 8F /12F /24F (có sẵn tùy chỉnh) |
| Bộ kết nối | MPO/MTP, nam/nữ |
| Mặt cuối | APC / UPC |
| Độ cực | Loại A / Loại B / Loại C |
| Độ dài sóng hoạt động | 1310 nm, 1550 nm |
| Mất tích nhập | Thông thường ≤0,35 dB, tối đa ≤0,75 dB |
| Lợi nhuận mất mát | APC ≥ 60 dB; UPC ≥ 50 dB |
| Chiếc áo khoác dây cáp | LSZH / OFNP / PVC |
| Màu áo khoác | Màu vàng |
| Chiều kính cáp | 3.0 mm (trung thân); 2,0 mm (các chân quạt) |
| Sự bền vững của sự giao phối | ≥ 500 lần |
| Nhiệt độ hoạt động | -20°C ~ +70°C |
| Biểu mẫu có sẵn | MPO-MPO Trunk; MPO-LC / SC Fan-Out Breakout |

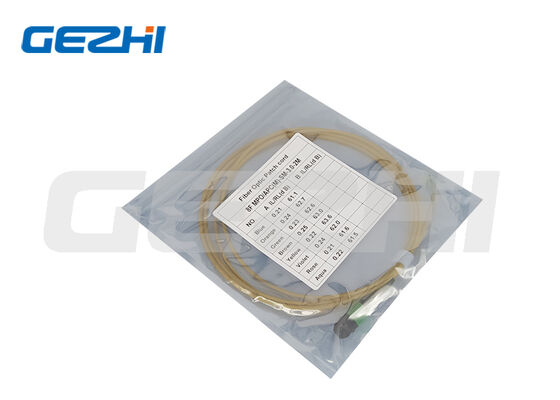

GEZHI Photonics là một nhà máy của dây cáp gốc 9/125 OS2 Single Mode MPO đã kết thúc trước, mang lại cho người dùng lợi thế chất lượng nhất quán, cài đặt nhanh hơn nhiều và quản lý cáp đơn giản hơn.Cáp gốc sợi quang MPO phù hợp để sử dụng trong máy thu 40G QSFP +, 100G QSFP28, 400G OSFP, 400G QSFP kết nối quang học máy thu song song.Mỗi cáp sợi MPO OS2 đã vượt qua thử nghiệm của Insertion Loss & Return Loss, Kiểm tra mặt cuối, và kiểm tra tính cực trong nhà máy, đảm bảo tuân thủ và vượt quá các tiêu chuẩn của ngành.
|

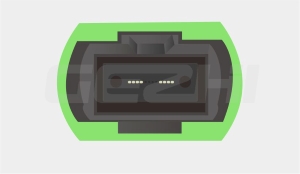

8 Sợi
được sử dụng cho kết nối trực tiếp 40G/100G QSFP+/QSFP28.
|

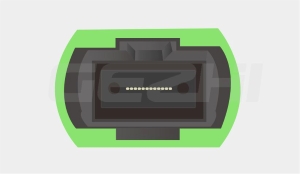

12-144 Sợi
được sử dụng cho dây cáp sợi cấu trúc 10G/40G/100G có độ dày đặc cao.
|
 |
 |
Để gửi dữ liệu đúng qua cáp sợi, một tín hiệu truyền liên kết (Tx) ở một đầu của cáp phải phù hợp với máy thu tương ứng (Rx) ở đầu kia.định nghĩa hướng mà tín hiệu đi, là để đảm bảo rằng thư từ này được duy trì.Fiber polarity là một lĩnh vực mà dường như gây ra rất nhiều sự nhầm lẫn trong ngành công nghiệp của chúng tôi đặc biệt là khi nói đến các giải pháp MPO đa sợi được sử dụng trong các ứng dụng quang song.
Bộ kết nối MPO cũng bao gồm một phím ở phía trên của bộ kết nối và một chấm trắng ở bên để chỉ vị trí của Vị trí 1..

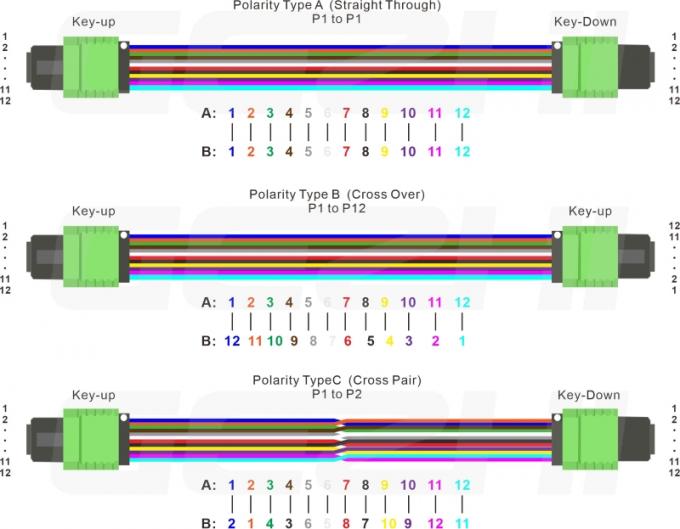

Ngoài ra còn có ba loại dây cáp MPO khác nhau: loại A, loại B và loại C như hình bên dưới:
Giao diện MPO trên thiết bị hoạt động là nam (với chân), và để tránh hư hỏng máy thu, dây đệm MPO nên là nữ (không có chân).
|
Đàn ông (với chân) Bộ kết nối nam được ghép vào mặt nữ để kết nối các bộ chuyển đổi, băng cassette hoặc bảng điều khiển. |
Đàn bà (không có kim) Kết nối nữ có thể được kết nối trực tiếp với máy thu hoặc các kết nối nam khác. |
| Loại | Chế độ | Số lượng sợi | Độ cực | Đánh giá | Kết nối A | Kết nối B | Làm bóng | Chiều dài |
|---|---|---|---|---|---|---|---|---|
| PCMPO | OS2 | 08=8 Sợi 12=12 Sợi 24=24 Sợi 36=3x12 Sợi 48=4x12 Sợi 96=8x12 Sợi 144=12x12 Sợi |
A=Loại A B=Loại B C=loại C |
S=Tiêu chuẩn E=Elite |
Đàn ông F=Nữ |
Đàn ông F=Nữ |
P=UPC A=APC |
01=1M 02=2M 05=5M 10=10M S=Xác định |
A: MTP® là một phiên bản nâng cao đã đăng ký của đầu nối MPO. Về mặt vật lý, chúng tương tác và có thể kết nối trực tiếp với nhau.
A: Đối với các liên kết tốc độ cao một chế độ, APC được khuyến cáo để có hiệu suất mất mát trở lại cao hơn để tránh các vấn đề phản xạ tín hiệu.
A: Loại cực A / B / C phải phù hợp với máy thu và băng MPO của bạn. Xin vui lòng xác nhận yêu cầu cực trước khi đặt hàng. Đừng bao giờ kết nối đầu nối MPO nam đến nam.
A: Vâng, chúng tôi hỗ trợ chiều dài hoàn toàn tùy chỉnh, số lượng sợi, loại vỡ và xếp hạng áo khoác cho đơn đặt hàng hàng loạt và yêu cầu mẫu.
|
|
