| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | GZ-FSW-D2x2B |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union |

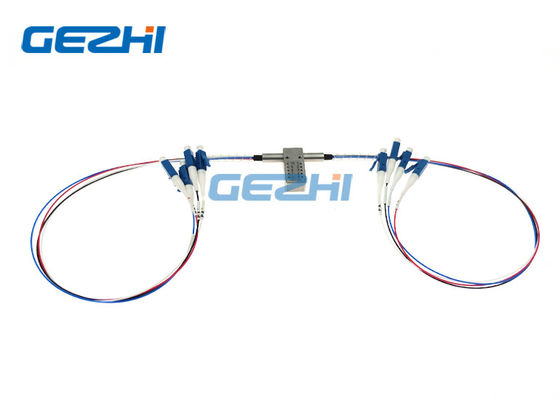

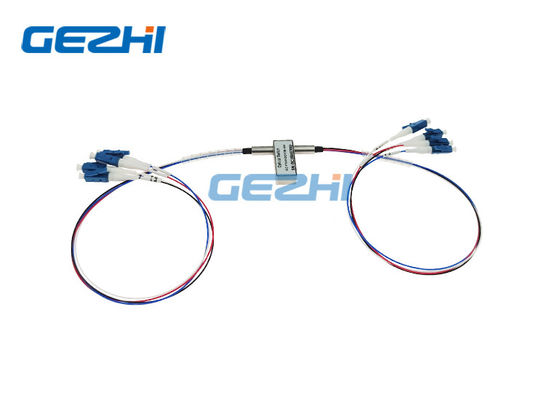

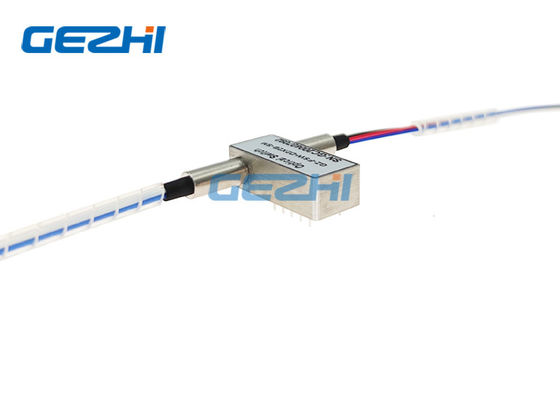

Công tắc bỏ qua quang học 4x4 không chặn Công tắc quang cơ học kép 2x2
Bộ chuyển mạch quang 4x4 của GEZHI Photonics Co., Ltd được thiết kế để cung cấp chức năng kết nối chéo và bỏ qua giữa các kênh Đầu vào và Đầu ra.Nó cung cấp khả năng suy hao chèn tuyệt vời, khả năng lặp lại và dải nhiệt độ hoạt động rộng.
Đặc trưng
Mất chèn thấp
Độ lặp lại tuyệt vời
Nhiễu xuyên âm thấp
Suy hao phụ thuộc phân cực thấp
Băng thông rộng
Các ứng dụng
Chuyển đổi dự phòng
Hệ thống giám sát quang học
Bộ ghép kênh Add-Drop quang học
Cấu hình lại và khôi phục mạng cáp quang
Sự chỉ rõ
| Mô hình | Đơn vị | GZ-FSW-D2x2B | |
| Bước sóng hoạt động | nm | 850 ± 40/1300 ± 40 | 1260 ～ 1620 |
| bước sóng | nm | 850 & 1300 | 1310 & 1550 |
| Mất đoạn chèn | dB | Typ: 1.0 Tối đa: 1.5 | |
| Trả lại lỗ | dB | MM≥30 SM≥50 | |
| Nói chuyện chéo | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Độ lặp lại | dB | ≤ ± 0,02 | |
| Vôn | v | 3,0 hoặc 5,0 ± 0,5 | |
| Cuộc sống hoạt động | Thời gian | ≥107 | |
| Chuyển đổi thời gian | bệnh đa xơ cứng | ≤8 | |
| Xử lý năng lượng | mW | ≤500 | |
| Nhiệt độ hoạt động | ℃ | -20 ～ + 70 (loại công nghiệp có sẵn) | |
| Nhiệt độ bảo quản | ℃ | -40 ～ + 85 | |

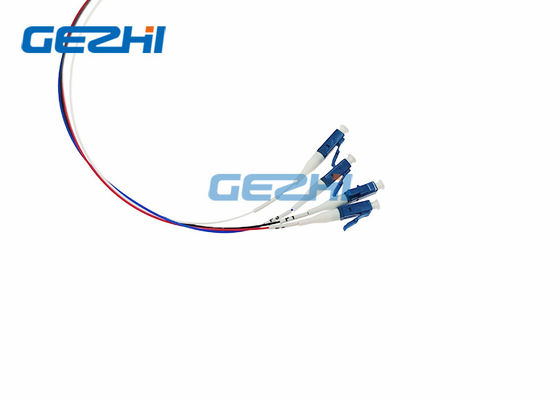

| Màu sợi |
P1, P1 ': Đen P2, P2': Đỏ P3, P3 ': Xanh P4, P4': Trắng |
||
| Kích thước | mm | 27,0 × 12 × 8,2 | |
| Lưu ý: 1 Trong nhiệt độ hoạt động và SOP.2 Không bao gồm Đầu nối. | |||
Tuyến quang học
Ghim
| Kiểu | Tiểu bang | Định nghĩa pin | Quyền lực | Giám sát tình trạng | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Không chốt | A | P1- P3 ' | - | - | - | - | Đóng | Mở | Mở | Đóng |
| P2-P4 ' | ||||||||||
| B | P1-P1 ', P2-P2' | V + | - | - | GND | Mở | Đóng | Đóng | Mở | |
| P3-P3 ', P4-P4' | ||||||||||
| Chốt | A | P1- P3 ' | - | - | GND | V + | Đóng | Mở | Mở | Đóng |
| P2-P4 ' | ||||||||||
| B | P1-P1 ', P2-P2' | V + | GND | - | - | Mở | Đóng | Đóng | Mở | |
Thông tin đặt hàng
GZ-D2x2B-x-xx-xxx-xx-x-xx
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi quang | Chiều dài sợi | Tư nối |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Những người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = Những người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Những người khác |
1 = 1m 2 = 1,5m X = Những người khác |
0 = Không có X = Những người khác |
