| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | GZ-FSW-1x1 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union |

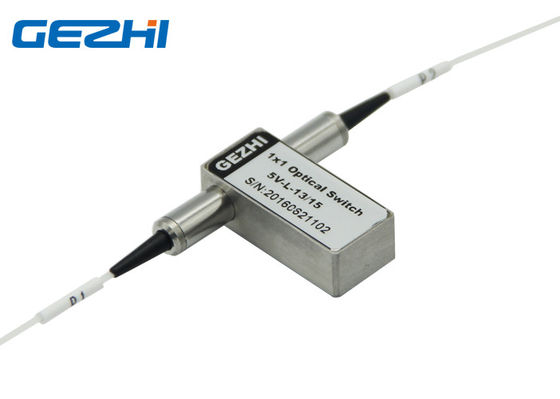

Công tắc sợi quang 1x1 Bật / tắt Shutter chốt Công tắc sợi quang
Thiết bị chuyển mạch sợi quang 1x1 của GEZHI được thiết kế để sử dụng trong các mạng truyền thông và dụng cụ đo sợi quang.Công tắc chốt cửa chớp bật / tắt 1x1 bao gồm hai cổng truyền có chọn lọc, chuyển hướng hoặc chặn nguồn quang trong một đường truyền cáp quang.
Công tắc sợi quang chốt bật / tắt 1x1 phải được kích hoạt để chọn hoặc thay đổi giữa hai trạng thái.Kết quả là, nó tiêu thụ năng lượng điện thấp để vận hành công tắc quang.
Đặc trưng
Thời gian chuyển mạch ngắn
Thiết kế nhỏ gọn, kích thước thu nhỏ
Biến dạng quang học thấp
Mất chèn thấp
Ổn định và đáng tin cậy
Không chứa Epoxy trên đường quang
Chế độ đơn hoặc Đa chế độ tùy chọn
Phạm vi bước sóng hoạt động rộng
Gói đường may
Không chốt an toàn và không chốt
Các ứng dụng
Tích hợp mô-đun và hệ thống
Thiết bị, kiểm tra và đo lường
Cảm biến sợi
Chuyển mạng
R & D trong phòng thí nghiệm
Chặn kênh
Mạng lưới khu vực đô thị
Giám sát Hệ Thống
Bảo vệ và phục hồi mạng
Sự chỉ rõ
| Thông số | GZ-FSW-1 × 1 | ||
| Dải bước sóng | bước sóng | 850 ± 40/1300 ± 40 | 1260 1650 |
| Vận hành hàng không | bước sóng | 850/1300 | 1310/1490/1550/1625/1650 |
| Mất chèn | dB | Kiểu: 0,5 Tối đa: 0,8 | Kiểu: 0,5 Tối đa: 0,8 |
| Mất mát trở lại | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥65 SM≥75 | |
| PDL | dB | .05 0,05 | |
| WDL | dB | .25 0,25 | |
| TDL | dB | .25 0,25 | |
| Lặp lại | dB | ≤ ± 0,02 | |
| Nguồn cấp | v | 3.0 hoặc 5.0 | |
| Cả đời | lần | ≥107 | |
| Chuyển thời gian | bệnh đa xơ cứng | ≤8 | |
| Công suất truyền tải | mW | ≤500 | |
| Nhiệt độ hoạt động | ℃ | -20 + 70 | |
| Nhiệt độ bảo quản | ℃ | -40 + 85 | |
| Cân nặng | g | 16 | |
| Kích thước | mm | (L) 27.0 × (W) 12.0 × (H) 8.2 | |
Thông tin đặt hàng
GZ-FSW-1x2-x-xx-xxx-xx-xx
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi | Chiều dài sợi | Kết nối |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310/1550nm X = người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = người khác |
1 = 1m 2 = 1,5m X = người khác |
0 = Không 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |

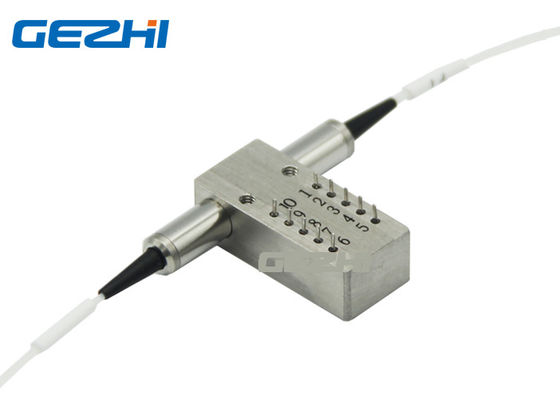

Chốt
| Kiểu | Ghim | Ổ điện | Cảm biến trạng thái | ||||||
| 1 × 1 | Chân 1 | Chân 5 | Chân 6 | Chân 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Chốt | P1-P2 | - | - | GND | V + | Đóng | Mở | Mở | Đóng |
| Ánh sáng gần | V + | GND | - | - | Mở | Đóng | Đóng | Mở | |
| Không chốt | P1-P2 | - | - | - | - | Đóng | Mở | Mở | Đóng |
| Ánh sáng gần | V + | - | - | GND | Mở | Đóng | Đóng | Mở | |
Tuyến quang
| Trạng thái một | Tình trạng hai |
|
|
Kích thước
Băng hình
|
|
