| Brand Name: | GEZHI or OEM |
| Số mẫu: | Công tắc quang 1x2 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

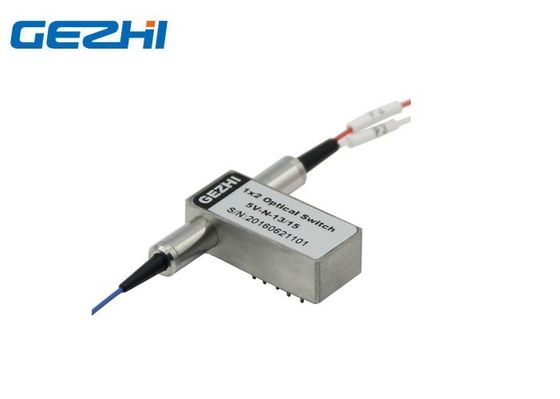

Công tắc sợi quang đơn không 1x2 Công tắc sợi quang 1310 / 1550nm
Công tắc quang đơn 1x2 là cấu hình 1x2 tiêu chuẩn với 3 sợi và 2 trạng thái.Công tắc sợi quang GEZHI kết nối các kênh quang bằng cách chuyển hướng tín hiệu quang đến thành sợi đầu ra được chọn.Điều này đạt được bằng cách sử dụng các cấu hình cơ học và được kích hoạt thông qua tín hiệu điều khiển điện.
Đặc trưng
PCB gắn kết
Mất chèn thấp
Kích thước nhỏ nhất
Tốc độ chuyển mạch nhanh
Có sẵn ở Chế độ đơn / Đa chế độ
Loại công nghiệp có sẵn
Các ứng dụng
Giám sát mạng quang
Bảo vệ và phục hồi mạng quang
Bộ định tuyến bước sóng
Nghiên cứu và phát triển
Bộ ghép kênh thêm / thả có thể cấu hình lại
Bảo vệ thiết bị truyền dẫn
Sự chỉ rõ
|
Thông số |
GZ-FSW-1 × 2 | ||
| Dải bước sóng | bước sóng | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| Bước sóng hoạt động | bước sóng | 850/1300 | 1310/1490/1550/1625/1650 |
| Mất chèn | dB | Kiểu: 0,8 Tối đa: 1,2 | Kiểu: 0,5 Tối đa: 1.0 |
| Mất mát trở lại | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | .05 0,05 | |
| WDL | dB | .25 0,25 | |
| TDL | dB | .25 0,25 | |
| Lặp lại | dB | ≤ ± 0,02 | |
|
Nguồn cấp |
V | 3.0 hoặc 5.0 | |
| Cả đời | Thời gian | ≥107 | |
| Chuyển thời gian | bệnh đa xơ cứng | ≤8 | |
| Công suất truyền tải | mW | ≤500 | |
| Nhiệt độ hoạt động | ℃ | -20 ~ + 80 | |
| Nhiệt độ bảo quản | ℃ | -40 ~ + 85 | |
| Cân nặng | g | 16 | |
| Kích thước | mm | (L) 27 × (W) 12.0 × (H) 8.2 | |
Lưu ý: 1. Tùy chỉnh có sẵn.
2. Được chỉ định mà không có đầu nối và thêm mất 0,2dB cho mỗi đầu nối.
Tuyến quang
| Trạng thái một | Tình trạng hai |
|
|
|

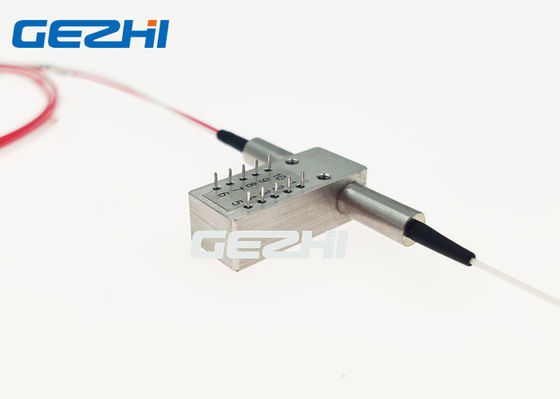

Chốt
| Kiểu | Ghim | Ổ điện | Cảm biến trạng thái | ||||||
| 1 × 2 | kênh | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Chốt | P1-P2 | - | - | GND | V + | Đóng | Mở | Mở | Đóng |
| P1-P3 | V + | GND | - | - | Mở | Đóng | Đóng | Mở | |
| Không chốt | P1-P2 | - | - | - | - | Đóng | Mở | Mở | Đóng |
| P1-P3 | V + | - | - | GND | Mở | Đóng | Đóng | Mở | |
Thông tin đặt hàng chuyển mạch quang 1x2
GZ-FSW-1x2-x-xx-xxx-xx-x-xx
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi | Chiều dài sợi | Kết nối |
|
S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310/1550nm X = người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = người khác |
1 = 1m 2 = 1,5m X = người khác |
00 = Không FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LP / APC X = người khác |
