| Brand Name: | GEZHI or OEM |
| Số mẫu: | Công tắc quang D1x2 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

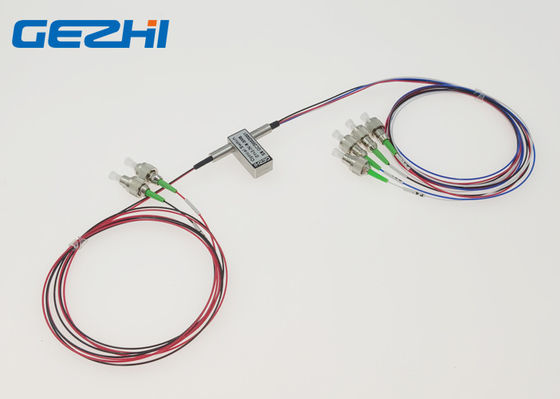

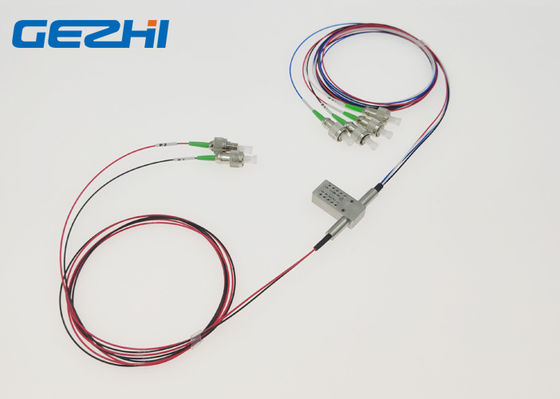

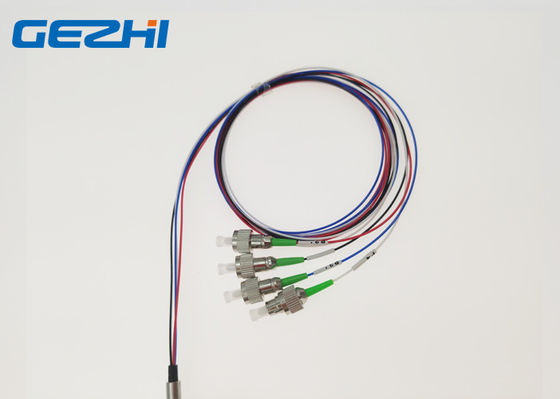

Công tắc quang kép 1x2 Công tắc sợi quang 2x4 1310 & 1550nm 1meter FC / APC
Bộ chuyển mạch sợi quang GEZHI Dual 1x2 / 2x4 được cấu hình bởi Sáu sợi và hai trạng thái.Nó kết nối với đầu nối FC / APC và với điện áp 3V không chốt, moutable PCB.Công tắc sợi quang GEZHI Dual 1x2 / 2x4 kết nối các kênh quang bằng cách chuyển hướng tín hiệu quang đến thành sợi đầu ra được chọn.Công tắc quang 2x2 là ứng dụng trong R & D trong phòng thí nghiệm, Mạng khu vực đô thị và OADM có thể cấu hình.
Đặc trưng
Độ ổn định cao, độ tin cậy cao
Mất chèn thấp
Phạm vi bước sóng rộng
Không chứa Epoxy trên đường quang
Các ứng dụng
R & D trong phòng thí nghiệm
MAN (Mạng khu vực đô thị)
Giám sát Hệ Thống
Cấu hình OADM
Sự chỉ rõ
| Mô hình | Đơn vị | GZ-FSW-D1x2 | |
| Bước sóng hoạt động | bước sóng | 850 ± 40/1300 ± 40 | 1260 1620 |
| bước sóng | bước sóng | 850 & 1300 | 1310 & 1550 |
| Mất chèn | dB | Kiểu: 0,7 Tối đa: 1,0 | |
| Mất mát trở lại | dB | MM≥30 SM≥50 | |
| Nói chuyện chéo | dB | MM≥35 SM≥55 | |
| PDL | dB | .05 0,05 | |
| WDL | dB | .25 0,25 | |
| Lặp lại | dB | ≤ ± 0,02 | |
| Vôn | v | 3.0 hoặc 5.0 ± 0.5 | |
| Cuộc sống điều hành | Thời gian | ≥107 | |
| Chuyển thời gian | bệnh đa xơ cứng | ≤8 | |
| Xử lý năng lượng | mW | ≤500 | |
| Nhiệt độ hoạt động | ℃ | -20 + 70 | |
| Nhiệt độ bảo quản | ℃ | -40 + 85 | |
| Kích thước | mm | 27,0 × 12 × 8.2 | |
| Lưu ý: 1 Trong nhiệt độ hoạt động và SOP.2 Không bao gồm kết nối. | |||
Tùy biến có sẵn.
Tuyến quang
Chốt
| Kiểu | Tiểu bang | Định nghĩa pin | Quyền lực | Theo dõi tình trạng | ||||||
| D1x2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Không chốt | Một | P1- P3 ', P2-P4' | - | - | - | - | Đóng | Mở | Mở | Đóng |
| B | P1-P1 ', P2-P2' | V + | - | - | GND | Mở | Đóng | Đóng | Mở | |
| Chốt | Một | P1- P3 ', P2-P4' | - | - | GND | V + | Đóng | Mở | Mở | Đóng |
| B | P1-P1 ', P2-P2' | V + | GND | - | - | Mở | Đóng | Đóng | Mở | |
Thông tin đặt hàng chuyển mạch quang kép 1x2
GZ-FSW-D1x2-x-xx-xxx-xx-x-xx
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi | Chiều dài sợi | Kết nối |
|
S = SM |
85 = 850nm |
3 = 3V |
L = chốt |
5 = 50/125 |
25 = 250um |
1 = 1m |
00 = Không |
Băng hình
|
|
