| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | Mô-đun DWDM 40CH AWG |
| MOQ: | 1 cái |
| giá bán: | US$398-US$688 |
| Thời gian giao hàng: | 5-8 NGÀY LÀM VIỆC |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây |

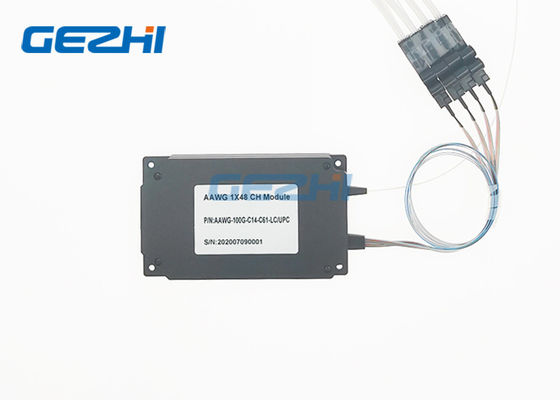

Các mô-đun Bộ ghép kênh phân chia theo bước sóng dày đặc (DWDM) của GEZHI sử dụng công nghệ Mảng Sợi dẫn sóng không nhiệt (AWG). Các mô-đun này cũng có thể cung cấp bộ chia (tap) để lấy mẫu và giám sát lưu lượng liên kết.
Mô-đun DWDM AWG không nhiệt (AAWG) mang lại hiệu suất tương đương với AWG nhiệt tiêu chuẩn (TAWG) nhưng không yêu cầu nguồn điện để ổn định. Chúng thay thế trực tiếp cho Bộ lọc màng mỏng (mô-đun DWDM loại Bộ lọc) trong các ứng dụng không có nguồn điện và phù hợp cho các ứng dụng ngoài trời hoạt động từ -30 đến +70 độ trong các mạng truy cập.
| Thông số | Thông số kỹ thuật | Đơn vị | Ghi chú |
|---|---|---|---|
| Kênh đầu vào | 1 | ||
| Kênh đầu ra | 40 | Có sẵn 32, 48 kênh | |
| Khoảng cách kênh | 100 | GHz | |
| Dải thông tham chiếu | -12,5 đến 12,5 | GHz | |
| Độ chính xác bước sóng | -50 đến 50 | pm | So với Lưới ITU |
| Băng thông 1dB | 0,4 | nm | Loại F-Đỉnh phẳng |
| Băng thông 3dB | 0,6 | nm | |
| I.L | 6 | dB | Trường hợp xấu nhất trong dải thông ITU |
| I.L UNI. | 1 | dB | |
| Độ gợn sóng | 0,7 | dB | Biến thiên suy hao trong dải thông ITU |
| PDL | 0,5 | dB | Giá trị tối đa trong dải thông ITU |
| Nhiễu xuyên kênh liền kề | 25 | dB | Trường hợp xấu nhất trong dải thông ITU |
| Nhiễu xuyên kênh không liền kề | 30 | dB | Trường hợp xấu nhất trong dải thông ITU |
| Tổng nhiễu xuyên kênh | 22 | dB | Nhiễu xuyên kênh tích lũy của tất cả các kênh khác |
| Tỷ lệ phản xạ | 40 | dB | |
| Công suất quang liên tục tối đa | 250 | mW | Công suất quang đầu vào tối đa |
| Tán sắc sắc độ (CD) | -20 đến +20 | ps/nm | |
| PMD | 0,5 | ps |
|
|
| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | Mô-đun DWDM 40CH AWG |
| MOQ: | 1 cái |
| giá bán: | US$398-US$688 |
| Chi tiết bao bì: | Hộp giấy |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây |
Các mô-đun Bộ ghép kênh phân chia theo bước sóng dày đặc (DWDM) của GEZHI sử dụng công nghệ Mảng Sợi dẫn sóng không nhiệt (AWG). Các mô-đun này cũng có thể cung cấp bộ chia (tap) để lấy mẫu và giám sát lưu lượng liên kết.
Mô-đun DWDM AWG không nhiệt (AAWG) mang lại hiệu suất tương đương với AWG nhiệt tiêu chuẩn (TAWG) nhưng không yêu cầu nguồn điện để ổn định. Chúng thay thế trực tiếp cho Bộ lọc màng mỏng (mô-đun DWDM loại Bộ lọc) trong các ứng dụng không có nguồn điện và phù hợp cho các ứng dụng ngoài trời hoạt động từ -30 đến +70 độ trong các mạng truy cập.
| Thông số | Thông số kỹ thuật | Đơn vị | Ghi chú |
|---|---|---|---|
| Kênh đầu vào | 1 | ||
| Kênh đầu ra | 40 | Có sẵn 32, 48 kênh | |
| Khoảng cách kênh | 100 | GHz | |
| Dải thông tham chiếu | -12,5 đến 12,5 | GHz | |
| Độ chính xác bước sóng | -50 đến 50 | pm | So với Lưới ITU |
| Băng thông 1dB | 0,4 | nm | Loại F-Đỉnh phẳng |
| Băng thông 3dB | 0,6 | nm | |
| I.L | 6 | dB | Trường hợp xấu nhất trong dải thông ITU |
| I.L UNI. | 1 | dB | |
| Độ gợn sóng | 0,7 | dB | Biến thiên suy hao trong dải thông ITU |
| PDL | 0,5 | dB | Giá trị tối đa trong dải thông ITU |
| Nhiễu xuyên kênh liền kề | 25 | dB | Trường hợp xấu nhất trong dải thông ITU |
| Nhiễu xuyên kênh không liền kề | 30 | dB | Trường hợp xấu nhất trong dải thông ITU |
| Tổng nhiễu xuyên kênh | 22 | dB | Nhiễu xuyên kênh tích lũy của tất cả các kênh khác |
| Tỷ lệ phản xạ | 40 | dB | |
| Công suất quang liên tục tối đa | 250 | mW | Công suất quang đầu vào tối đa |
| Tán sắc sắc độ (CD) | -20 đến +20 | ps/nm | |
| PMD | 0,5 | ps |
