| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | AAWG-80-1U |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Điều khoản thanh toán: | T / T, Western Union |
50Ghz 80 Kênh thụ động Attermal Arrayed Waveguide Mô-đun DWDM
GEZHI là 50Ghz 80 kênh thụ động Attermal Arrayed Waveguide Grating DWDM Module dựa trên silica trên công nghệ silicon, được thiết kế cho các ứng dụng giãn cách kênh ITU khi không cần nguồn điện.Mô-đun DWDM Mạng lưới Athermal Arrayed thụ động này hoạt động ở tốc độ 50 GHz với các bước sóng DWDM Lưới ITU tổng cộng 80 kênh.Chi phí thấp và hiệu suất cao làm cho nó trở thành giải pháp lý tưởng cho các ứng dụng DWDM metro và đường dài.Có thể sử dụng các Mô-đun DWDM Mạng lưới Mạch thụ động 50 kênh 50Ghz 80 kênh để thay thế các sản phẩm DWDM truyền thống TFF (bộ lọc màng mỏng) cho các trường hợp không có nguồn điện.
GEZHI 50Ghz 80 Kênh thụ động Attermal Arrayed Waveguide Mô-đun DWDM là một mô-đun quang thụ động độc lập có thể mở rộng, mật độ cao và hoàn toàn phù hợp với SONET / SDH, vận chuyển PDH, ETHERNET trong các mạng truy cập và mạng metro quang.
|
Đặc trưng |
Các ứng dụng |
|
|
Sự chỉ rõ
| Tham số | Thông số kỹ thuật | Đơn vị | Bình luận | ||
| Tối thiểu | Tối đa | ||||
| Kênh đầu vào | 1 | ||||
| Kênh đầu ra | 96 | 80, 96 kênh có sẵn | |||
| Giãn cách kênh | 50 | GHz | |||
| Băng thông 1dB |
0,18 |
bước sóng | Loại Gaussion | ||
| Băng thông 3dB |
0,28 |
bước sóng | |||
| IL | 7 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
| IL UNI. | 1 | dB | |||
| Gợn sóng | 0,7 | dB | Biến thể mất trong băng thông ITU | ||
| PDL | 0,5 | dB | Tối đagiá trị trong băng thông ITU | ||
| Crosstalk liền kề | 22 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
| Crosstalk không liền kề | 27 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
| Tổng nhiễu xuyên âm | 20 | dB | Crosstalk tích lũy của tất cả các kênh khác | ||
| Mất mát trở lại | 40 | dB | |||
| Công suất quang liên tục tối đa | 250 | mW | Công suất quang đầu vào tối đa | ||
| Phân tán màu (CD) | -20 | +20 | ps / nm | ||
| PMD | 0,5 | ps | |||
So với công nghệ TFF truyền thống, GEZHI AAWG DWDM Module có những ưu điểm không thể thay thế và rõ ràng sau đây:
50Ghz 80 Kênh Mô-đun DWDM Mạng lưới thụ động Mảng có độ ổn định nhiệt và độ chính xác của ITU-Grid được ITU-G694.1 yêu cầu với băng thông truyền rộng hơn, do đó có thể áp dụng cho các khu vực cao cấp như đường dài / Metro DWDM hệ thống thông tin quang.
Tính năng PMD tốt hơn (<0,5 ps) cho phép nó đáp ứng các yêu cầu của hệ thống truyền DWDM 40G / 100G và dung sai PMD của hệ thống tốc độ cao.
Các kênh 50Ghz 80 kênh thụ động Attermal Arrayed Waveguide Các mô-đun DWDM không cần điều khiển mạch ngoài.Là một sản phẩm thụ động thuần túy, nó có thể sử dụng công nghệ tự bù để thực hiện kiểm soát tự thích ứng với nhiệt độ bên ngoài.

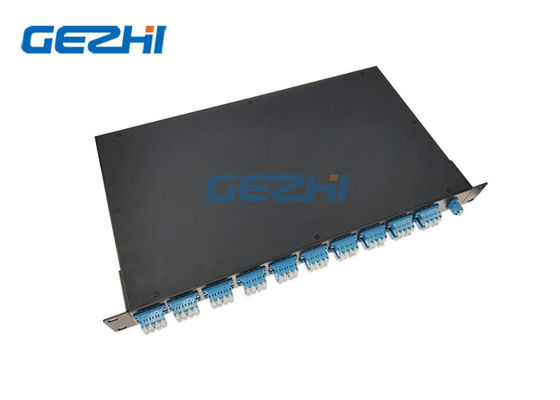

50Ghz 80 Kênh thụ động Attermal Arrayed Waveguide Mô-đun DWDM
Giải pháp
Gói hình ảnh
|
|
