| Brand Name: | GEZHI or OEM |
| Số mẫu: | Mô-đun DWDM 40CH AWG |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Payment Terms: | T / T, Western Union |

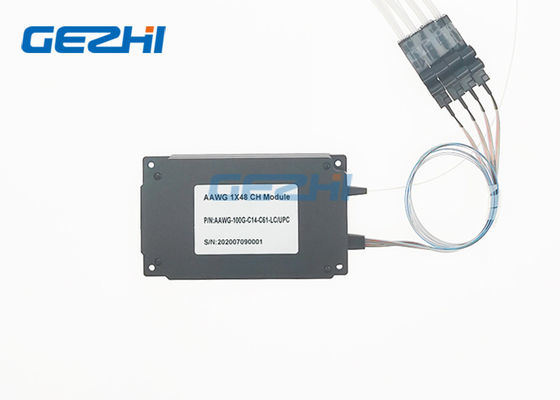

Các mô-đun AWG DWDM Athermal 40G 100 GHz cho mạng Metro và đường dài
Các mô-đun ghép kênh phân chia bước sóng (DWDM) GEZHI, sử dụng công nghệ Athermal Arrayed Waveguide (AWG).Mô-đun cũng có thể cung cấp bộ chia (tức là nhấn), để lấy mẫu và giám sát lưu lượng liên kết.
Mô-đun DWDM Athermal AWG (AAWG) có hiệu suất tương đương với AWG nhiệt tiêu chuẩn (TAWG) nhưng không yêu cầu năng lượng điện để ổn định.Chúng có thể được sử dụng làm vật thay thế trực tiếp cho Bộ lọc màng mỏng (mô-đun DWDM loại bộ lọc) cho các trường hợp không có nguồn điện, cũng phù hợp cho các ứng dụng ngoài trời trên -30 đến +70 độ trong các mạng truy cập.
Đặc trưng
Khoảng cách kênh 100 GHz
Thiết kế băng rộng - tối đa hóa tính đồng nhất trong băng thông
Thiết kế athermal cho các nút phân phối không được cấp điện.
Đầu nối sợi tiêu chuẩn: SC, ST, FC, LC hoặc tùy chỉnh
Đầu nối Ba Lan: UPC hoặc APC (nếu có)
Mô-đun pigtail cũng có sẵn
Có thể được sử dụng như Mux hoặc Demux
Các ứng dụng
Truyền WDM
ADM dựa trên WDM
Tàu điện ngầm và đường dài
Định tuyến bước sóng chọn lọc
Xử lý tín hiệu quang
Sự chỉ rõ
| Tham số | Thông số kỹ thuật | Đơn vị | Bình luận | ||
| Tối thiểu | Tối đa | ||||
| Kênh đầu vào | 1 | ||||
| Kênh đầu ra | 40 | 32, 48 kênh có sẵn | |||
| Giãn cách kênh | 100 | GHz | |||
| Băng thông tham khảo | -12,5 | 12,5 | GHz | ||
| Độ chính xác bước sóng | -50 | 50 | buổi chiều | Liên quan đến lưới ITU | |
| Băng thông 1dB |
0,4 |
bước sóng |
Loại đầu phẳng F |
||
| Băng thông 3dB |
0,6 |
bước sóng | |||
| IL | 6 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
| IL UNI. | 1 | dB | |||
| Gợn sóng | 0,7 | dB | Biến thể mất trong băng thông ITU | ||
| PDL | 0,5 | dB | Tối đagiá trị trong băng thông ITU | ||
| Crosstalk liền kề | 25 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
| Crosstalk không liền kề | 30 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
| Tổng nhiễu xuyên âm | 22 | dB | Crosstalk tích lũy của tất cả các kênh khác | ||
| Mất mát trở lại | 40 | dB | |||
| Công suất quang liên tục tối đa | 250 | mW | Công suất quang đầu vào tối đa | ||
| Phân tán màu (CD) | -20 | +20 | ps / nm | ||
| PMD | 0,5 | ps | |||
|
|
