| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | Công tắc mạch quang 2x2 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union |

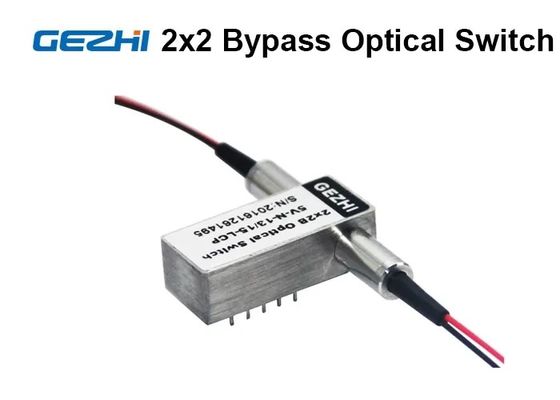

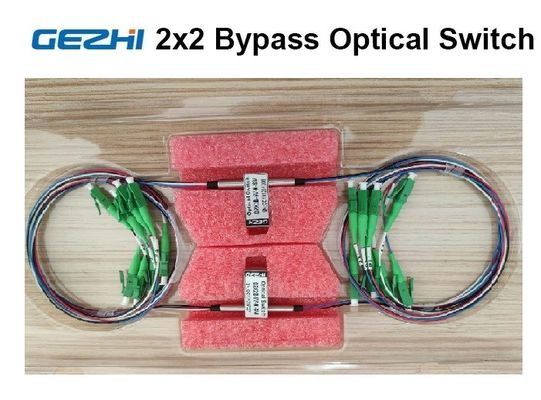

2x2 Công tắc mạch quang sợi đơn chế độ bảo vệ mạng quang
Công tắc mạch quang GEZHI 2x2 cho mạng cáp quang 100M / 1G / 10G bảo vệ mạng khỏi các sự cố và đảm bảo tính toàn vẹn của mạng trong khi mất điện.Mỗi thiết bị chuyển mạch quang quang GEZHI này bao gồm cổng Mạng và cổng Giám sát.Các cổng Mạng được sử dụng để kết nối với các kết nối mạng chính và cung cấp cơ chế bảo vệ và các cổng Màn hình được sử dụng cho thiết bị mạng cục bộ liên kết xuống.Khi bật nguồn, chế độ hoạt động của công tắc Bỏ qua được đặt thành Bình thường và thiết bị mạng cục bộ được kết nối với mạng chính.Khi xảy ra sự cố mất điện, công tắc Bypass quang 2x2 nhanh chóng được đặt thành chế độ bỏ qua để cách ly mạng chính khỏi thiết bị mạng cục bộ.
Đặc trưng
Kích thước nhỏ nhất
Chèn thấp -‐ Mất
Tốc độ chuyển mạch nhanh
PCB gắn kết
Có sẵn ở Chế độ đơn / Đa chế độ
Tuân thủ RoHS
Loại công nghiệp có sẵn
Các ứng dụng
Bảo vệ và phục hồi mạng quang
Giám sát mạng quang
Bộ ghép kênh thêm / thả có thể cấu hình lại
Bảo vệ thiết bị truyền dẫn
Nghiên cứu và phát triển
Bộ định tuyến bước sóng
Sự chỉ rõ
| Thông số | GZ-FSW-2 × 2B | ||
| Dải bước sóng | bước sóng | 850 ± 40/1300 ± 40 | 1260 1650 |
| Vận hành hàng không | bước sóng | 850/1300 | 1310/1490/1550/1625/1650 |
| Mất chèn | dB | Kiểu: 0,8 Tối đa: 1,2 | Kiểu: 0,6 Tối đa: 0,8 |
| Mất mát trở lại | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | .05 0,05 | |
| WDL | dB | .25 0,25 | |
| TDL | dB | .25 0,25 | |
| Lặp lại | dB | ≤ ± 0,02 | |
| Nguồn cấp | v | 3.0 hoặc 5.0 | |
| Cả đời | lần | ≥107 | |
| Chuyển thời gian | bệnh đa xơ cứng | ≤8 | |
| Công suất truyền tải | mW | ≤500 | |
| Nhiệt độ hoạt động | ℃ | -20 + 70 | |
| Nhiệt độ bảo quản | ℃ | -40 + 85 | |
| Cân nặng | g | 16 | |
| Kích thước | mm | (L) 27.0 × (W) 12.0 × (H) 8.2 tùy chỉnh có sẵn. | |
Tuyến quang
| Trạng thái một | Tình trạng hai |
|
|
|

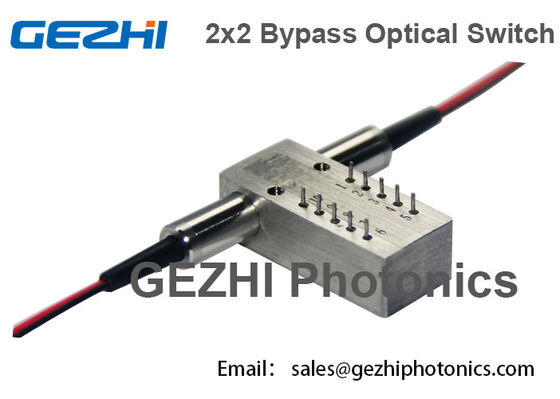

Chốt
| Thông số | Chốt | Ổ điện | Cảm biến trạng thái | ||||||
| 2 × 2B | Đường dẫn quang học | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Không chốt | P1-P3 | - | - | - | - | Đóng | Mở | Mở | Đóng |
| P1-P4, P2-P3 | V + | - | - | GND | Mở | Đóng | Đóng | Mở | |
| chốt | P1-P3 | - | - | GND | V + | Đóng | Mở | Mở | Đóng |
| P1-P4 P2-P3 | V + | GND | - | - | Mở | Đóng | Đóng | Mở | |
Thông tin đặt hàng
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi | Chiều dài sợi | Kết nối |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310/1550nm X = người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = người khác |
1 = 1m 2 = 1,5m X = người khác |
0 = Không 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |
2x2 Ứng dụng chuyển mạch / rơle quang đơn
Hình ảnh (hình 1) là mạng đường truyền quang.Tín hiệu giữa internet và bộ định tuyến được truyền bằng thiết bị truyền dẫn.Khi thiết bị truyền có vấn đề hoặc tắt nguồn thì tín hiệu không thể truyền.Bây giờ chúng tôi sẽ tích hợp công tắc quang Bypass 2 × 2 vào thiết bị truyền dẫn, để nhận ra chức năng và đảm bảo hệ thống và chuỗi khác ở trong điều kiện giao tiếp bình thường.
Băng hình
|
|
