| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | FWDM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Điều khoản thanh toán: | T / T, Western Union |

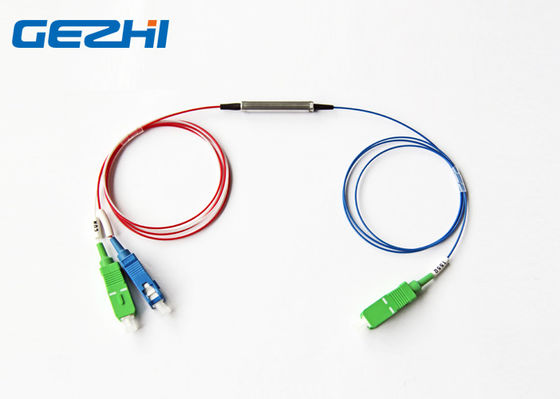

Thiết bị FWDM PON Multiplexer T1550nm R1310 / 1490nm với đầu nối SC
GEZHI PON Multiplexer dựa trên công nghệ lọc màng mỏng với T1550nm R1310 & 1490nm.Thiết bị có đường dẫn quang epoxy miễn phí, tổn thất chèn thấp, tỷ lệ tuyệt chủng cao, độ tin cậy cao và độ ổn định cao.
PON Muitplexer T1550nm R1310 / 1490nm làCác thiết bị lọc ghép kênh phân chia bước sóng dựa trên bộ lọc (WDM) được tùy chỉnh theo các dải bước sóng cụ thể cho các ứng dụng đặc biệt của bạn.Như bạn có thể biết, hệ thống GEPON tự hoạt động vào ngày 1310/1490, do đó tín hiệu CATV ở đây được truyền qua cùng một sợi sử dụng 1550nm và FWDM là nơi mà tất cả điều này bị "trộn".
Đặc trưng
Kênh truyền (Truyền): 1550nm
Kênh phản chiếu: 1310nm và 1490nm
Cách ly cao, độ tin cậy và cách ly kênh
Mất chèn thấp và độ tin cậy môi trường tuyệt vời
Tuân thủ RoHS
Các ứng dụng
CATV
Hệ thống WDM
Sự chỉ rõ
| Thông số | Đơn vị | Thiết bị FWDM | ||
| Bước sóng hoạt động T: bước sóng truyền R: bước sóng phản xạ 1310 ± 50,1490 ± 10, 1550 ± 10 1610 ± 10, 1625 ± 25, 1650 ± 20 |
bước sóng | 1 | T1550 R1310 / 1490 | |
| 2 | T1490 R1310 / 1550 | |||
| 3 | T1310 R1490 / 1550 | |||
| 4 | T1550 / 1610 R1310/1490 | |||
| 5 | T1550 / 1625 R1310/1490 | |||
| 6 | T1625 R1310 / 1490/1550 | |||
| 7 | T1650 R1310 / 1490/1550 | |||
| Mất chèn | dB | Truyền: ≤ 0,6 | ||
| Phản xạ: ≤ 0,4 | ||||
| Cách ly kênh truyền | dB | 30 | ||
| Cô lập kênh phản chiếu | dB | 17 | ||
| PDL | dB | ≤ 0,1 | ||
| Độ ổn định nhiệt bước sóng | nm / ℃ | ≤ 0,003 | ||
| Ổn định mất nhiệt | dB / ℃ | ≤ 0,005 | ||
| Mất mát trở lại | dB | 45 | ||
| Quang điện | mW | 500 | ||
| Nhiệt độ hoạt động | ℃ | -10 ~ +70 | ||
| Nhiệt độ bảo quản | ℃ | -40 ~ +85 | ||
| Độ ẩm tương đối | % | 5 ~ 95 | ||
| Kích thước | mm | Φ5,5 × 34 | .24,2 × 25 | 90 × 20 × 10 |
| Lưu ý: 1. Tùy chỉnh có sẵn. 2. Được chỉ định mà không có đầu nối và thêm mất 0,2dB cho mỗi đầu nối. |
||||
Thông tin đặt hàng:
| Một | B | C | D | E |
| Bước sóng | Loại ống | Chiều dài sợi (Bao gồm đầu nối) |
Kết nối | Kích thước |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = người khác |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = người khác |
05 = 0,5m ± 0,05m 10 = 1,0m ± 0,05m 15 = 1,5m ± 0,05m X = người khác |
00 = Không FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = người khác |
5534 = Φ5,5 × 34mm 4225 = Φ4,2 × 25 mm 9021 = 90 × 20 × 10 mm X = Tùy chỉnh |
Hình A dành cho bộ lọc FDMX T13 / R15, T14 / R1315, T1415 / R13
Hình B dành cho bộ lọc WDM T15 / R13, T13 / R1415, T15 / R1314, T1314 / R15 FTTX
|
|
