| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | AWCH 96CH |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Điều khoản thanh toán: | T / T, Western Union |

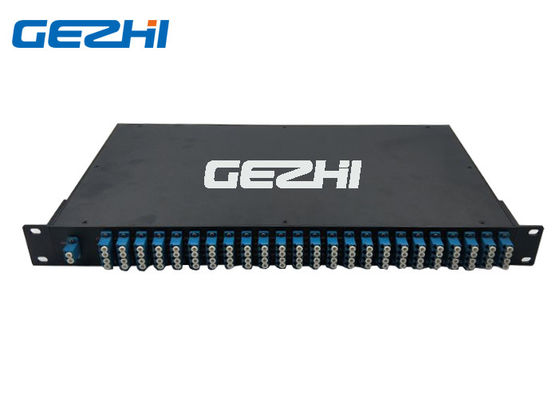

Mô-đun Mux / Demux AWG 96-ch 50 GHz với loại Gaussion
Thiết bị GEZHI 50Ghz DWDM AAWG (Athermal Arrayed Waveguide Grating), dựa trên silica trên công nghệ silicon, được thiết kế cho các ứng dụng giãn cách kênh ITU khi không cần nguồn điện.Nó hoạt động ở các bước sóng 50 GHz hoặc 100 GHz với các bước sóng DWDM Grid ITU từ 1526nm đến 1565nm.Có thể sử dụng DWW AAWG để thay thế các sản phẩm DWDM truyền thống (bộ lọc màng mỏng) cho các trường hợp không có nguồn điện.Chi phí thấp và hiệu suất cao làm cho nó trở thành giải pháp lý tưởng cho các ứng dụng DWDM metro và đường dài.GEZHI cung cấp một loạt các thiết bị AAWG DWDM MUX / DEMUX tùy chỉnh được đóng gói trong giá đỡ 19 "1U để đáp ứng các yêu cầu khác nhau về hình dạng phổ, cấu hình cổng (1310nm và cổng giám sát), bước sóng hoạt động, loại sợi, chiều dài sợi, đầu nối đầu vào và đầu nối đầu ra.
Đặc trưng
Băng thông rộng
Mất chèn thấp
Cách ly kênh cao
Độ ổn định và độ tin cậy cao
Các ứng dụng
Truy cập mạng
Mạng WDM
Viễn thông
Sự chỉ rõ
| Tham số | Thông số kỹ thuật | Đơn vị | Bình luận | ||
| Tối thiểu | Tối đa | ||||
| Kênh đầu vào | 1 | ||||
| Kênh đầu ra | 96 | 80, 96 kênh có sẵn | |||
| Giãn cách kênh | 50 | GHz | |||
| Băng thông 1dB |
0,18 |
bước sóng | Loại Gaussion | ||
| Băng thông 3dB |
0,28 |
bước sóng | |||
| IL | 7 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
| IL UNI. | 1 | dB | |||
| Gợn sóng | 0,7 | dB | Biến thể mất trong băng thông ITU | ||
| PDL | 0,5 | dB | Tối đagiá trị trong băng thông ITU | ||
| Crosstalk liền kề | 22 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
| Crosstalk không liền kề | 27 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
| Tổng nhiễu xuyên âm | 20 | dB | Crosstalk tích lũy của tất cả các kênh khác | ||
| Mất mát trở lại | 40 | dB | |||
| Công suất quang liên tục tối đa | 250 | mW | Công suất quang đầu vào tối đa | ||
| Phân tán màu (CD) | -20 | +20 | ps / nm | ||
| PMD | 0,5 | ps | |||
Đang vẽ

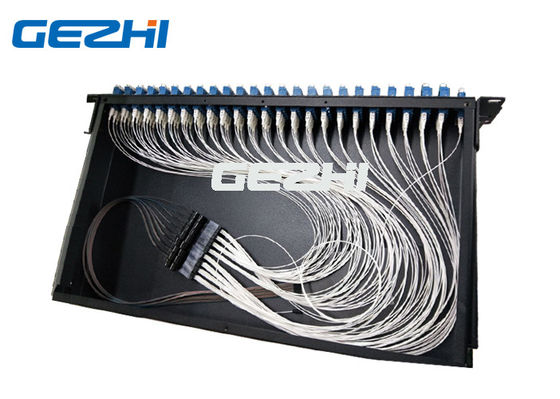

Gói hình ảnh
|
|
