| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | Mô-đun chuyển mạch 1x2 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union |

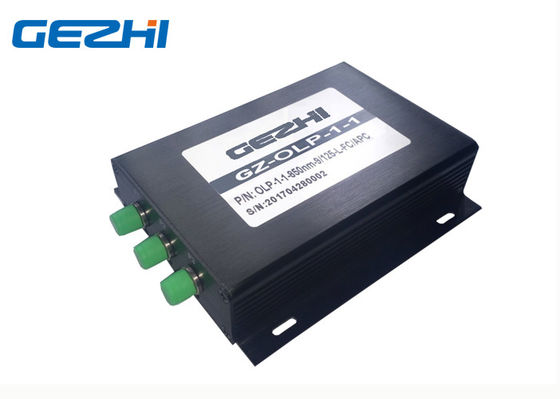

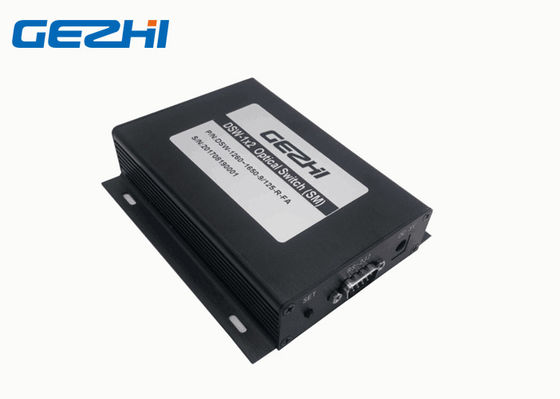

RS-232 điều khiển 1x2 Mô-đun chuyển mạch quang cơ học 850nm Công tắc quang chốt
Module công tắc quang cơ GEZHI 1x2 là một loại thiết bị điều khiển đường đi nhẹ.Nó có thể nhận ra chuyển đổi đường dẫn ánh sáng sợi quang đa kênh.Trong hệ thống truyền dẫn cáp quang, nó được sử dụng để giám sát sợi đa kênh, lựa chọn nguồn phát / nguồn sáng đa năng và bảo vệ đường dẫn sợi quang, v.v. Ngoài ra, nó còn được sử dụng trong hệ thống kiểm tra sợi quang để kiểm tra sợi quang và thành phần liên quan, kiểm tra cáp ngoài trời và hệ thống giám sát cảm biến quang đa điểm.
Mô-đun được điều khiển bởi các nút và giao diện RS-232, và đường dẫn quang mô-đun có thể được chọn bởi phần mềm của máy chủ.
Đặc trưng
Các ứng dụng
bộ định tuyến bước sóng
Giám sát mạng quang
Bộ ghép kênh thêm / thả có thể cấu hình lại
Các bác sĩ cho biết:
Sự chỉ rõ
|
Thông số |
GZ-DSW-1x2 | ||
| Dải bước sóng | bước sóng | 532 ~ 1064nm | 1260 ～ 1650 |
| Bước sóng hoạt động | bước sóng | 532/650/780/850/980 nm | 1310/1490/1550/1625nm |
| Mất chèn | dB | Kiểu: 0,8 Tối đa: 1,2 | Typ: 0,6 Tối đa: 0,8 |
| Mất mát trở lại | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | .05 0,05 | |
| WDL | dB | .25 0,25 | |
| TDL | dB | .25 0,25 | |
| Lặp lại | dB | ≤ ± 0,02 | |
| Nguồn cấp | v | 5V / 500mA | |
| Chế độ điều khiển | / | Nút, RS232 | |
| Cả đời | lần | ≥107 | |
| Chuyển thời gian | bệnh đa xơ cứng | ≤8 | |
| Công suất truyền tải | mW | ≤500 | |
| Nhiệt độ hoạt động | ℃ | -20 + 70 | |
| Nhiệt độ bảo quản | ℃ | -40 ～ + 85 | |
| Cân nặng | g | 16 | |
| Kích thước | mm | (L) 104,0 × (W) 120,0 × (H) 28 | |
Lưu ý: Tùy chỉnh có sẵn.
Sơ đồ bảng điều khiển
Tuyến quang
| Trạng thái một | Trạng thái Hai |
|
|
|
Thông tin đặt hàng chuyển mạch quang 1x2
GZ-DSW-1x2-x-xx-xx-xx
|
Chế độ |
Bước sóng |
Mô hình điều khiển |
Loại sợi |
Kết nối |
|
S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = người khác |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = người khác |
Chi cục Kiểm lâm= FC / PC FA= FC / APC X: Những người khác |
|
