| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | 48CH |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Điều khoản thanh toán: | T / T, Western Union |

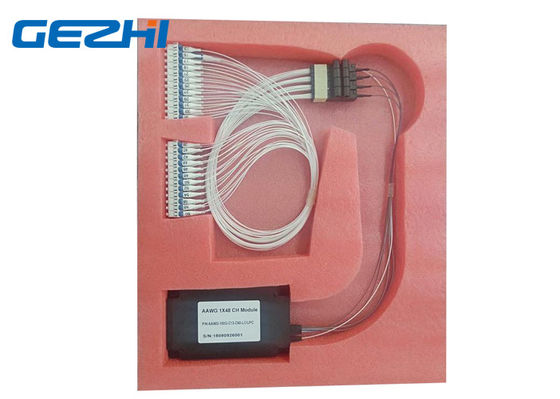

100Ghz 1x48 Athermal Arrayed-waveguide mô đun DWDM bước sóng C13 đến C60
GEZHI 1x48 Lưới lọc sóng vô tuyến DWDM là công nghệ phẳng silic trên silicon.Các chip AWG mà GEZHI sử dụng cho DWDM Mux / Demux được nhắm mục tiêu cho Long-Haul / Metro và các ứng dụng truy cập, trong đó hiệu suất quang học vượt trội và chi phí thấp là tối quan trọng.
Bộ ghép kênh phân chia bước sóng phân chia theo bước sóng (AWG) và bộ tách kênh với khoảng cách kênh 100 GHz.Bước sóng từ bước sóng C13 đến C60 với đầu nối LC / UPC.
Các chip mạch AAWG, là các mạch ánh sáng phẳng (PLC) được chế tạo.Các ống dẫn sóng silica-on-silicon này thể hiện tính đồng nhất vật liệu đặc biệt, sự phụ thuộc phân cực thấp và tổn thất lan truyền thấp.
Đặc trưng
Khoảng cách kênh 100 GHz
Có thể được sử dụng như Mux hoặc Demux
Thiết kế athermal cho các nút phân phối không được cấp điện.
Thiết kế băng rộng - tối đa hóa tính đồng nhất trong băng thông
Đầu nối sợi tiêu chuẩn: SC, ST, FC, LC hoặc tùy chỉnh
Đầu nối Ba Lan: UPC hoặc APC (nếu có)
Các ứng dụng
Truyền WDM
ADM dựa trên WDM
Xử lý tín hiệu quang
Tàu điện ngầm và đường dài
Định tuyến bước sóng chọn lọc
Sự chỉ rõ
| Tham số | Thông số kỹ thuật | Đơn vị | Bình luận | ||
| Tối thiểu | Tối đa | ||||
| Kênh đầu vào | 1 | ||||
| Kênh đầu ra | 48 | 32, 40 kênh có sẵn | |||
| Giãn cách kênh | 100 | GHz | |||
| Băng thông tham khảo | -12,5 | 12,5 | GHz | ||
| Độ chính xác bước sóng | -50 | 50 | buổi chiều | Liên quan đến lưới ITU | |
| Băng thông 1dB |
0,4 |
bước sóng |
Loại đầu phẳng F |
||
| Băng thông 3dB |
0,6 |
bước sóng | |||
| IL | 6 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
| IL UNI. | 1 | dB | |||
| Gợn sóng | 0,7 | dB | Biến thể mất trong băng thông ITU | ||
| PDL | 0,5 | dB | Tối đagiá trị trong băng thông ITU | ||
| Crosstalk liền kề | 25 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
| Crosstalk không liền kề | 30 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
| Tổng nhiễu xuyên âm | 22 | dB | Crosstalk tích lũy của tất cả các kênh khác | ||
| Mất mát trở lại | 40 | dB | |||
| Công suất quang liên tục tối đa | 250 | mW | Công suất quang đầu vào tối đa | ||
| Phân tán màu (CD) | -20 | +20 | ps / nm | ||
| PMD | 0,5 | ps | |||
|
|
