| Brand Name: | GEZHI or OEM |
| Số mẫu: | 1x16-CWDM-S |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Payment Terms: | T / T, Western Union |

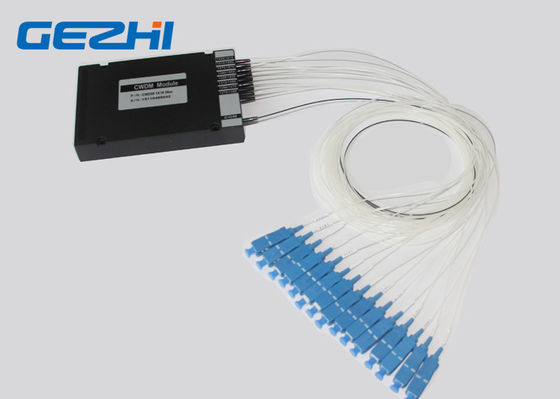

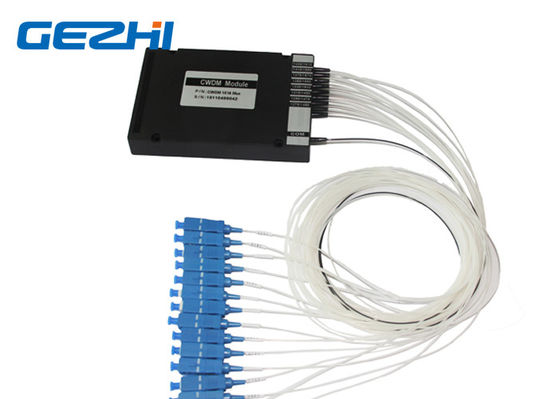

Bộ ghép kênh đơn sợi 1x16 Bộ ghép kênh bước sóng thô SC / UPC
GEZHI 1x16 bộ ghép kênh phân chia wavlength thô SC / UPC dựa trên công nghệ lọc màng mỏng điện môi được thiết kế để tích hợp trong các mạng truy cập và tàu điện ngầm chi phí thấp.Gói của nó bằng hộp nhựa ABS với ống lỏng 900um, 1 mét, đuôi lợn SC / UPC.Bộ ghép kênh phân chia bước sóng thô 1x16 này được sử dụng cho ứng dụng di động, các trung tâm dữ liệu được đóng gói chặt chẽ với nhau trên 1270 ~ 1610nm ngoại trừ 1390nm và 1510nm.Mô-đun ghép kênh phân chia bước sóng thô 1x16 là giao thức trong suốt và phù hợp cho các ứng dụng bao gồm Ethernet 10 / 1G, 16/8/4/2 / 1G, SDH / SONET, CATV, Kênh sợi quang, FTTx, v.v.
Đặc trưng
Mất chèn thấp
Cách ly kênh cao
Băng thông rộng
Epoxy miễn phí trên đường quang
Các ứng dụng
Giám sát đường dây
Mạng WDM
Ứng dụng di động
Viễn thông
Truy cập mạng
Thông tin đặt hàng
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| số kênh | Kiểu mô-đun | Loại cáp | Chiều dài sợi | Đầu nối đầu vào |
Đầu ra kết nối |
|||||||
| CWDM | 01 = 1 Kênh 02 = 2 kênh 03 = 3 kênh 04 = 4 kênh ...... 16 = 16 kênh 17 = 17 Kênh 18 = 18 kênh |
0 = 100x80x10 mm 1 = 142x102x14,5 mm 2 = Hộp LGX 3 = 19 Rack Giá 1U X = người khác |
00 = không 09 = 900um Ống lỏng 20 = 2.0mm 30 = 3.0mm |
05 = 0,5m 10 = 1,0m 15 = 1,5m 30 = 3.0m 40 = 4,0m 50 = 5,0m ...... |
0 = không LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = Tùy chỉnh |
0 = không |
Sự chỉ rõ
|
Tham số |
Đơn vị |
CWDM 16CH | ||
| Mux | Yêu cầu | |||
| Bước sóng kênh | bước sóng |
1270,1290,1310,1330,1350,1370,1410,1430, 1450,1470,1490,1510,1530,1570,1590,1610 |
||
|
Bước sóng trung tâm |
bước sóng | ± 0,5 | ||
| Giãn cách kênh | bước sóng | 20 | ||
|
Băng thông kênh |
bước sóng | > 13 | ||
| Mất tối đa chèn | dB | <4,5 hoặc<3.0 với Bỏ qua | <4.5 hoặc <3.0 với Bỏ qua | |
| Kênh Ripple | dB | 0,3 | ||
|
Sự cách ly |
Liền kề | dB | > 30 | |
| Không liền kề | dB | > 40 | ||
|
Nhiệt độ mất chèn |
dB / ℃ |
<0,005 |
||
|
Nhiệt độ bước sóng |
bước sóng / ℃ |
<0,002 | ||
|
Phân cực phụ thuộc |
dB | <0,1 | ||
|
Chế độ phân cực |
dB | <0,1 | ||
| Chỉ thị | dB | > 50 | ||
| Mất mát trở lại | dB | > 45 | ||
| Xử lý công suất tối đa | mW | 300 | ||
| Nhiệt độ thay đổi | ℃ | -5 ~ + 75 | ||
| Nhiệt độ bảo quản | ℃ | -40 ~ 85 | ||
| Kích thước gói | mm | L120x80x18 | ||
Lưu ý: 1. Tùy chỉnh có sẵn.
2. Chỉ định với đầu nối
Lọc tầng

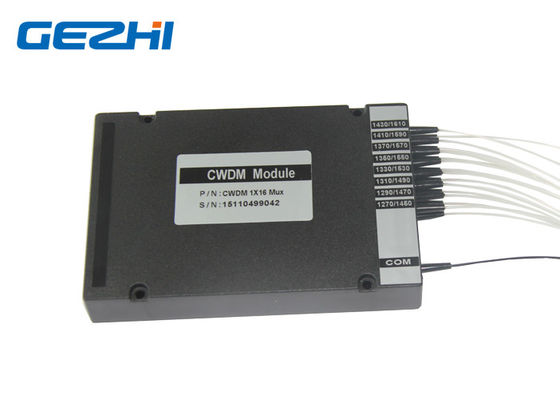

Module CWDM quang 1x16
