| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | GZ-FSW-D2x2B |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union |

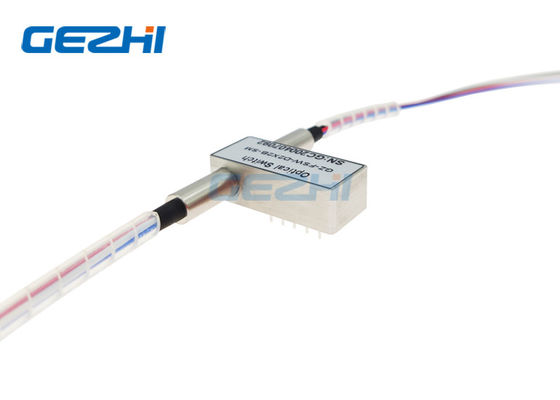

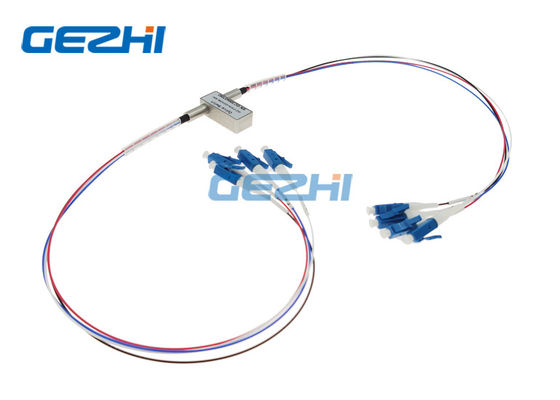

Công tắc quang kép 2x2B Công tắc bỏ qua sợi quang mini 4x4
Dual 2x2B của GEZHI được thiết kế để sử dụng trong các dụng cụ đo lường và mạng truyền thông cáp quang.Nó đi kèm với 4 đầu vào và 4 đầu ra.Công tắc bỏ qua sợi quang mini 4x4 này đạt được bằng cách sử dụng cấu hình quang cơ học và được kích hoạt thông qua tín hiệu điều khiển điện.Thiết kế tiên tiến này của thiết bị chuyển mạch sợi quang GEZHI Dual 2x2B mang lại độ ổn định cao chưa từng thấy cũng như chi phí thấp chưa từng có.
Đặc trưng
Ổn định và đáng tin cậy
Thời gian chuyển mạch ngắn
Thiết kế nhỏ gọn, kích thước thu nhỏ
Mất chèn thấp
Phạm vi bước sóng hoạt động rộng
Không chốt an toàn và không chốt
Chế độ đơn hoặc Đa chế độ tùy chọn
Các ứng dụng
Giám sát hệ thống
Cấu hình OADM
Mạng lưới khu vực đô thị
R & D trong phòng thí nghiệm
Sự chỉ rõ
| Thông số | Đơn vị | GZ-FSW-D2 × 2B | |
| Dải bước sóng | bước sóng | 670 ~ 980 | 1260 ~ 1650 |
| Bước sóng hoạt động | bước sóng | 670/785/850/980 | 1310/1490/1550/1625/1650 |
| Mất chèn | dB | Kiểu: 0,8 Tối đa: 1,2 | Kiểu: 0,6 Tối đa: 1,0 |
| Mất mát trở lại | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥30 SM≥55 | |
| PDL | dB | .05 0,05 | |
| WDL | dB | .25 0,25 | |
| TDL | dB | .25 0,25 | |
| Lặp lại | dB | ≤ ± 0,02 | |
| Nguồn cấp | v | 3.0 hoặc 5.0 | |
| Cả đời | lần | ≥107 | |
| Chuyển thời gian | bệnh đa xơ cứng | ≤8 | |
| Công suất truyền tải | mW | ≤500 | |
| Nhiệt độ hoạt động | ℃ | -20 ~ + 70 | |
| Nhiệt độ bảo quản | ℃ | -40 ~ + 85 | |
| Cân nặng | g | 16 | |
| Kích thước | mm | Có sẵn tùy chỉnh (L) 27.0 × (W) 12.6 × (H) 8.0 (± 0.2mm). | |
Thông tin đặt hàng
GZ-FSW-D2x2B-x-xx-xxx-xx-xx
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi | Chiều dài sợi | Kết nối |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310/1550nm X = người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = người khác |
1 = 1m 2 = 1,5m X = người khác |

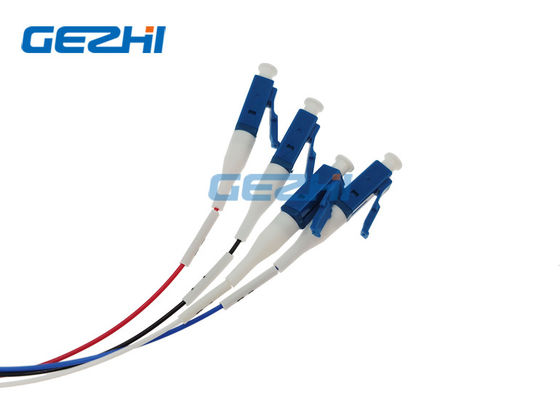

0 = Không 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |
Chốt

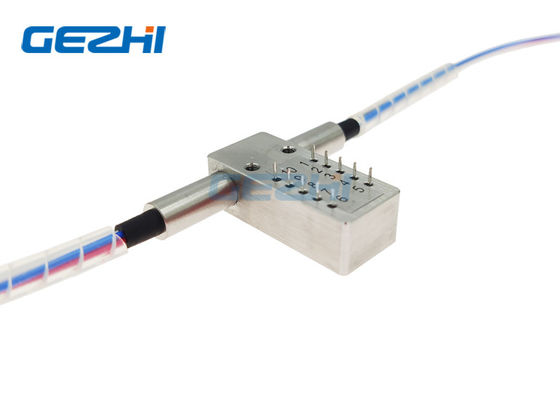

| Mô hình điều khiển | Đường dẫn quang học | Ổ điện | Cảm biến trạng thái | ||||||
| Đ2 × 2B | Pin nhẹ | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Không chốt | P1-P3 P1'-P3 ' | - | - | - | - | Đóng | Mở | Mở | Đóng |
|
P1-P4, P1'-P4 ' P3-P2, P3'-P2 ' |
V + | - | - | GND | Mở | Đóng | Đóng | Mở | |
Điện
| Thông số kỹ thuật | Vôn | Hiện hành | Sức cản |
| Chốt 5V | 4,5 ~ 5,5 | 36 ~ 44mA | 125Ω |
| 5V không chốt | 4,5 ~ 5,5 | 26 ~ 32mA | 175Ω |
| Chốt 3V | 2,7 ~ 3,3 | 54 ~ 66mA | 50Ω |
| Không chốt 3V | 2,7 ~ 3,3 | 39 ~ 47mA | 70Ω |
Gói hình ảnh
