| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | GZ-FSW-D2x2B |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union |

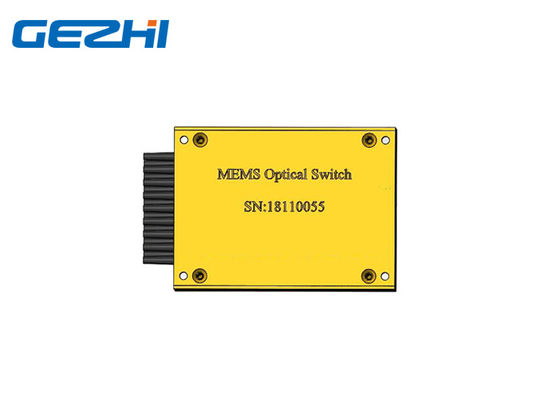

1x16 Băng thông rộng MEMS Công tắc sợi quang Singlemode
Công tắc quang MEMS của GEZHI dựa trên chip hệ thống cơ điện tử (MEMS).Chip MEMS bao gồm một gương có thể di chuyển bằng điện trên giá đỡ silicon.Một điện áp đặt vào chip MEMS làm cho gương xoay, làm thay đổi sự ghép ánh sáng giữa các sợi đầu vào và đầu ra của Công tắc quang MEMS.
Đặc trưng
Thời gian chuyển mạch tốc độ cao
Độ ổn định cao và độ tin cậy cao
Mất chèn thấp và PDL thấp
Không nhạy cảm với Sốc và Rung
Các ứng dụng
Chuyển đổi
Giám sát mạng
Chặn
Sự chỉ rõ
| Tham số | Đơn vị | Giá trị |
| Chuyển kênh | - | 1XN (1X4,1X8,1x12,1X16,1X32) |
| Bước sóng | bước sóng | C band / L band / C + L / khác |
| Mất chèn | dB | .80.8 / 1.0 / 1.2 / 1.5 / 1.7 |
| Lặp lại | dB | ≤ ± 0,02 |
| Mất mát trở lại | dB | 50 |
| Nói chuyện chéo | dB | 50 |
| Bước sóng phụ thuộc mất | dB | .30.3 |
| Phân cực phụ thuộc mất | dB | .20.2 |
| Mất nhiệt độ phụ thuộc | dB | .30.3 |
| Thời gian chuyển đổi | bệnh đa xơ cứng | ≤15 |
| Xử lý năng lượng quang | mW | ≤500 |
| Loại chuyển đổi | - | Không chốt |
| Điện áp | V | 5 ± 10% |
| Sự tiêu thụ năng lượng | W | .40,4 |
| Độ bền | Chu kỳ | 1 tỷ tối thiểu |
| Nhiệt độ hoạt động | ℃ | -5 ~ + 70 |
| Điều hành độ ẩm tương đối | % RL | 5 ~ 90 |
| Nhiệt độ bảo quản | ℃ | -40 ~ +85 |
| Lưu trữ độ ẩm tương đối | % RL | 5 ~ 90 |
| Loại sợi | - | SMF-28 hoặc tương đương |
Ghi chú:
1. Chỉ định không có đầu nối;
Băng tần 2 .O: 1290 ~ 1330nm, Băng tần C: 1530 ~ 1570nm, Băng tần L: 1570 ~ 1610nm, Băng tần đầy đủ: 1270 ~ 1620nm
3. IL được đo ở CWL, 23 ℃.IL là dành cho một băng tần.Băng tần kép thêm 0,2 dB.
4. WDL được đo trong phạm vi +/- 20nm ở 23oC
5. Độ lặp lại được xác định sau 100 chu kỳ
6. Loại sợi: SMF-28 với ống lỏng 0,9mm hoặc tương đương
MEMS CHip
Thông tin đặt hàng
GZ-MS-1x16-xx-xx-xx-x
| Chế độ | Kênh | Bước sóng | Loại sợi | Chiều dài sợi | Kết nối | Loại điều khiển |
| Chuyển đổi MS = MEMS |
1xN Chỉ định N, trong đó N≤32 |
1 = băng tần O 2 = băng tần C 3 = băng tần L 4 = C + L 5 = O + C X = Tùy chỉnh |
1 = SMF-28 X = Tùy chỉnh |
05 = 0,5M 10 = 1,0m X = người khác |
NC = Không FP = FC / UPC FA = FC / APC SP = SC / UPC SA = SC / APC LP = LC / UPC LA = LC / APC |
1 = TTL / I2C 2 = TTL / RS232 |
|
|
