| Brand Name: | GEZHI or OEM |
| Số mẫu: | 18CH-CWDM-M |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Payment Terms: | T / T, Western Union |
Các thành phần sợi quang thụ động 1x18 CWDM
GEZHI 1x18 CWDM Thụ động dựa trên công nghệ lọc màng mỏng điện môi được thiết kế để tích hợp trong các mạng truy cập và tàu điện ngầm chi phí thấp.Gói của nó bằng hộp ABS 120 * 80 * 18mm với ống lỏng 900um, đầu nối 1 mét, đầu nối COM-SC / UPC, đầu ra khác với đầu nối LC / UPC.Các thành phần quang sợi thụ động 1x18 CWDM là một bộ ghép kênh quang có thể ghép tới 18 nguồn CWDM trên một sợi quang duy nhất chỉ với tổn thất chèn liên kết 3,5dB.Mô-đun ghép kênh thụ động GEZHI 1x18 CWDM (Các thành phần sợi quang) có khả năng cách ly kênh cao và do đó có thể được sử dụng trong hệ thống hai hướng.Mô-đun có thể được sử dụng như một bộ ghép kênh hoặc bộ ghép kênh và sử dụng một khe cắm duy nhất trong một khung hoặc có thể được sử dụng, độc lập, trong một hộp N.
Đặc trưng
Có thể được sử dụng như bộ ghép kênh hoặc bộ ghép kênh
Có thể được sử dụng độc lập trong một hộp N
Mất liên kết chèn 3,5dB
18 kênh mỗi sợi
Hướng hai chiều
Các ứng dụng
Mạng video quang
Sản xuất sự kiện
Hay nói, là một tài tài của, qua, qua, qua một tài khác, qua giữ, qua một tài khácMạng CWDM
Mạng sợi tối
Mạng lưới đóng góp phát sóng
Sự chỉ rõ
|
Tham số |
Đơn vị |
Bộ ghép kênh thụ động 1x18 CWDM | ||
| Mux | Yêu cầu | |||
| Bước sóng kênh | bước sóng |
1270 ~ 1610nm |
||
|
Bước sóng trung tâm |
bước sóng | ± 0,5 | ||
| Giãn cách kênh | bước sóng | 20 | ||
|
Băng thông kênh |
bước sóng | > 14 | ||
| Mất tối đa chèn | dB | <5.5 hoặc<3,5 với Bỏ qua | <5,5 hoặc <3,5 khi bỏ qua | |
| Kênh Ripple | dB | 0,3 | ||
|
Sự cách ly |
Liền kề | dB | > 30 | |
| Không liền kề | dB | > 40 | ||
|
Nhiệt độ mất chèn |
dB / ℃ |
<0,005 |
||
|
Nhiệt độ bước sóng |
bước sóng / ℃ |
<0,002 | ||
|
Phân cực phụ thuộc |
dB | <0,1 | ||
|
Chế độ phân cực |
dB | <0,1 | ||
| Chỉ thị | dB | > 50 | ||
| Mất mát trở lại | dB | > 45 | ||
| Xử lý công suất tối đa | mW | 300 | ||
| Nhiệt độ thay đổi | ℃ | -5 ~ + 75 | ||
| Nhiệt độ bảo quản | ℃ | -40 ~ 85 | ||
| Kích thước gói | mm | L120x80x18 | ||
Lưu ý: 1. Tùy chỉnh có sẵn.
2. Chỉ định với đầu nối
Lọc tầng
Thông tin đặt hàng
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| số kênh | Kiểu mô-đun | Loại cáp | Chiều dài sợi | Đầu nối đầu vào |
Đầu ra kết nối |
|||||||
| CWDM | 01 = 1 Kênh 02 = 2 kênh 03 = 3 kênh 04 = 4 kênh ...... 16 = 16 kênh 17 = 17 Kênh 18 = 18 kênh |
0 = 100x80x10 mm 1 = 142x102x14,5 mm 2 = Hộp LGX 3 = 19 Rack Giá 1U X = người khác |
00 = không 09 = 900um Ống lỏng 20 = 2.0mm 30 = 3.0mm |
05 = 0,5m 10 = 1,0m 15 = 1,5m 30 = 3.0m 40 = 4,0m 50 = 5,0m ...... |
0 = không LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = Tùy chỉnh |
0 = không |

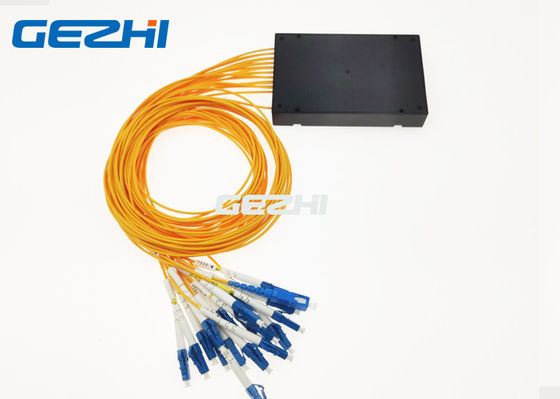

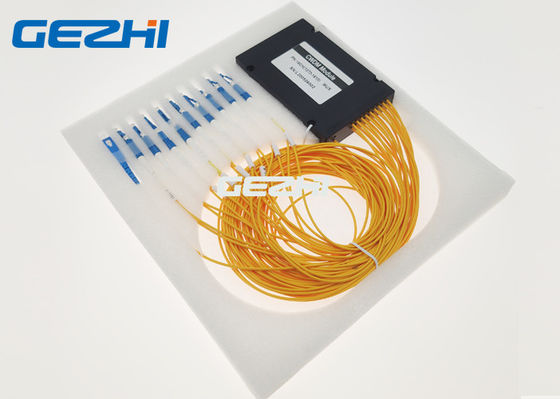

Gói mô-đun ghép kênh thụ động 1x18 CWDM

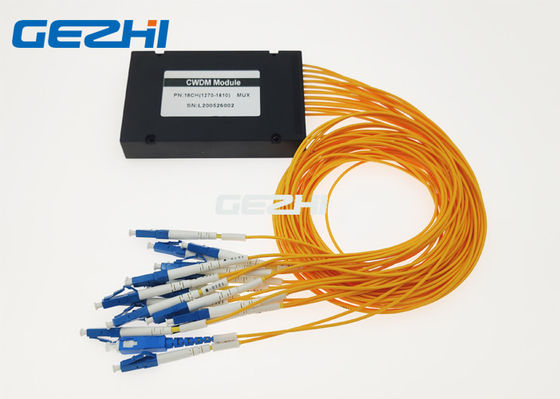

Mô-đun ghép kênh thụ động 1x18 CWDM

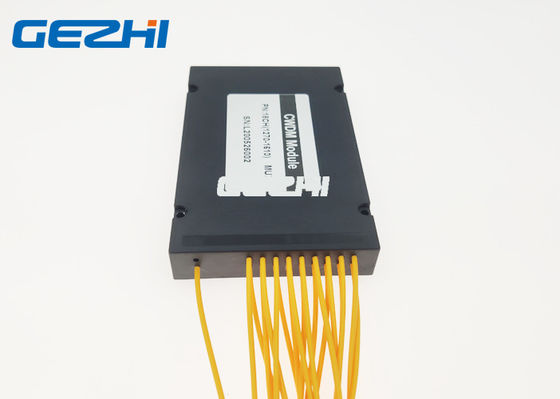

Linh kiện sợi quang CWDM
