| Brand Name: | GEZHI or OEM |
| Số mẫu: | 2Slot * 1x16CH-CMD |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Payment Terms: | T / T, Western Union |

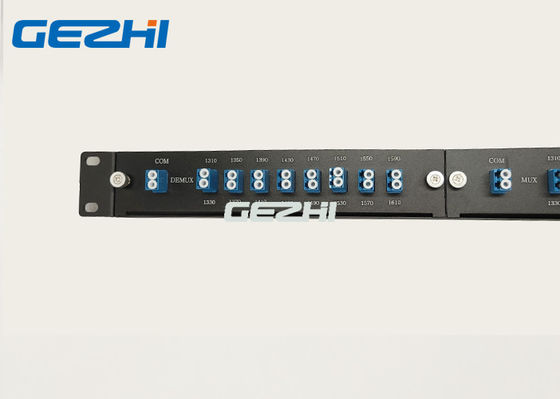

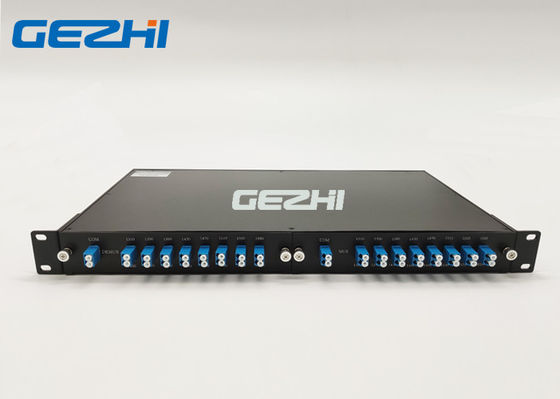

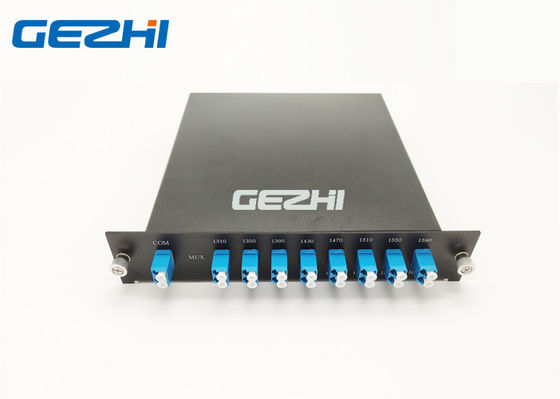

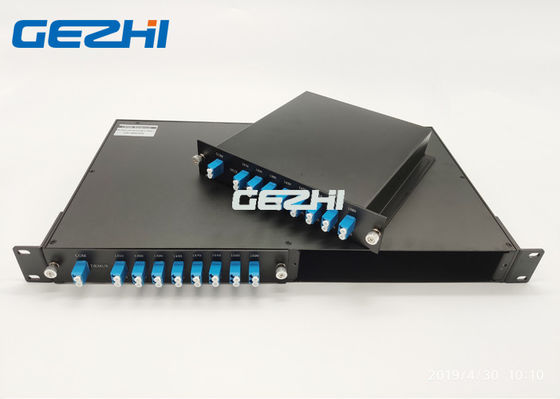

1x16 Bộ ghép kênh thụ động CWDM 2 thẻ Mô-đun LGX Chèn vào khung 19 inch 1U
GEZHI 1x16 CWDM Bộ ghép kênh thụ động 2 thẻ Mô-đun LGX được xây dựng một băng cassette 1xX CWDM Mux LGX + 1x16 CWDM Demux LGX trong một giá đỡ 19 "1U Giá trị sóng.Mô-đun LGX ghép kênh thụ động 1x16 CWDM này cung cấp giải pháp WDM cách ly kênh cao cho các trung tâm dữ liệu và ứng dụng truy cập Metro.Và làm việc tại sợi quang mạng kép.
Đặc trưng
Mất chèn thấp
Hoàn toàn tương thích với tất cả các ống kính CWDM ITU-T
Băng thông rộng
Đường quang miễn phí Epoxy
Cách ly cao
Các ứng dụng
Mạng video quang
Bộ khuếch đại sợi quang
Mạng WDM
Truy cập mạng
Viễn thông
Giám sát đường dây
Mạng sợi tối
Thông tin đặt hàng
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| số kênh | Kiểu mô-đun | Loại cáp | Chiều dài sợi | Đầu nối đầu vào |
Đầu ra kết nối |
|||||||
| M = Mux D = Demux MD = Mux + Demux |
01 = 1 Kênh 02 = 2 kênh 03 = 3 kênh 04 = 4 kênh ...... 16 = 16 kênh 17 = 17 Kênh 18 = 18 kênh |
0 = 100x80x10 mm 1 = 142x102x14,5 mm 2 = Hộp LGX 3 = 19 Rack Giá 1U 4 = 2card Lgx trong 1U Giá đỡ 5 = 4card trong 1U Giá đỡ X = người khác |
00 = không 09 = 900um Ống lỏng 20 = 2.0mm 30 = 3.0mm |
05 = 0,5m 10 = 1,0m 15 = 1,5m 30 = 3.0m 40 = 4,0m 50 = 5,0m ...... |
0 = không LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = Tùy chỉnh |
0 = không |
Sự chỉ rõ
| Tham số |
Đơn vị |
Bộ ghép kênh thụ động CW16 1x16 | ||
| Mux | Yêu cầu | |||
| Bước sóng kênh | bước sóng | 1310 ~ 1610nm | ||
|
Bước sóng trung tâm Sự chính xác |
bước sóng | ± 0,5 | ||
| Giãn cách kênh | bước sóng | 20 | ||
|
Băng thông kênh (@ -0,5dB băng thông |
bước sóng | > 13 | ||
| Mất tối đa chèn | dB | <4,5 hoặc bỏ qua<3.5 | <4,5 hoặc bỏ qua <3.5 | |
| Kênh Ripple | dB | 0,3 | ||
| Sự cách ly | Liền kề | dB | > 30 | |
| Không liền kề | dB | > 40 | ||
|
Nhiệt độ mất chèn Nhạy cảm |
dB / ℃ |
<0,005 |
||
|
Nhiệt độ bước sóng Dịch chuyển |
bước sóng / ℃ |
<0,002 | ||
|
Phân cực phụ thuộc Thua |
dB | <0,1 | ||
|
Chế độ phân cực Phân tán |
dB | <0,1 | ||
| Chỉ thị | dB | > 50 | ||
| Mất mát trở lại | dB | > 45 | ||
| Xử lý công suất tối đa | mW | 300 | ||
| Nhiệt độ thay đổi | ℃ | -20 ~ + 70 | ||
| Nhiệt độ bảo quản | ℃ | -40 ~ 85 | ||
| Kích thước gói | mm | 2 khe 19 "1U Rackmount | ||
Bộ lọc ghép kênh thụ động 1x16 CWDM xếp tầng
1x16 Bộ ghép kênh thụ động CWDM 2 thẻ Mô-đun LGX Chèn vào khung 19 inch 1U Sợi kép
1x16 Bộ ghép kênh thụ động CWDM 2 thẻ Mô-đun LGX Chèn vào khung 19 inch 1U Sợi kép
Sợi kép
Băng hình
|
|
