| Brand Name: | GEZHI or OEM |
| Số mẫu: | GZ-1x1-13 / 15 |
| MOQ: | 1pc |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

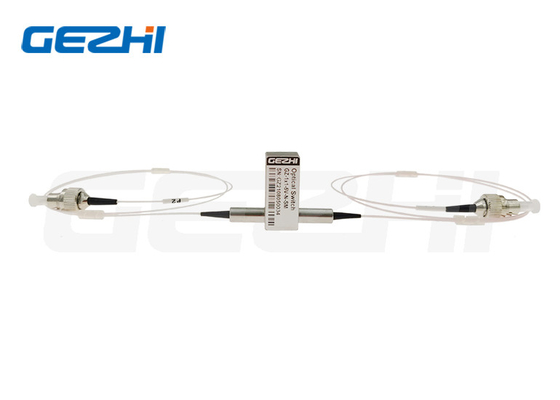

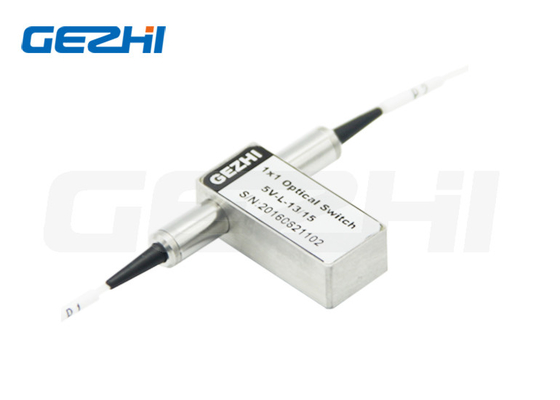

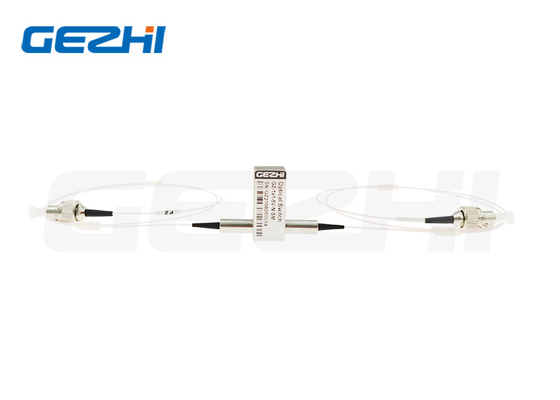

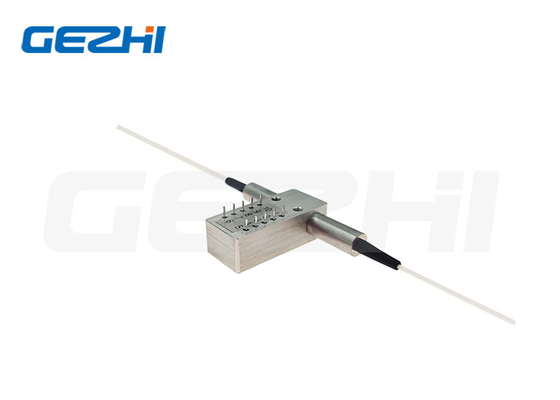

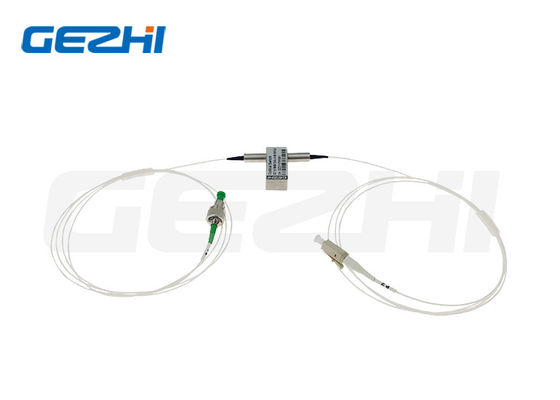

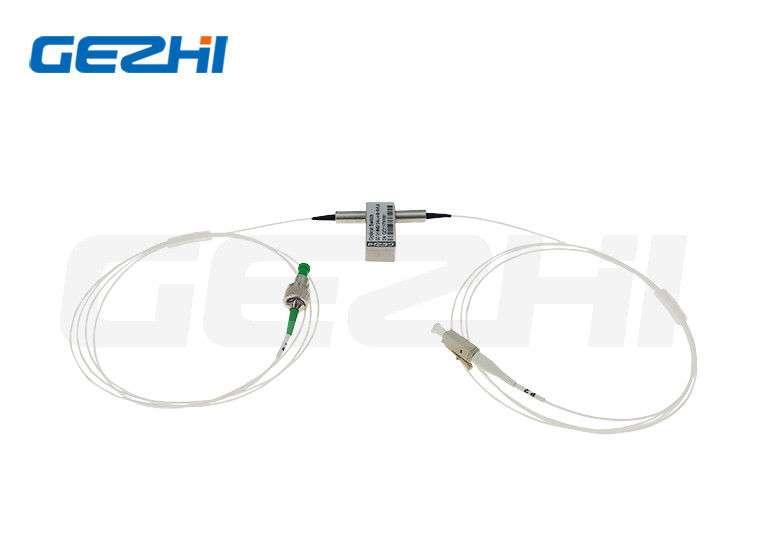

Khóa khóa chuyển đổi quang học cơ khí 1310nm LC UPC APC 3V 5V 500mW
Chuyển đổi quang học 1x1
Gezhi 1x1 Opto-Mechanical Bi-directional Fiber Optic Switch kết nối các kênh quang bằng cách chuyển hướng 1 tín hiệu quang đến 1 sợi đầu ra.Điều này đạt được bằng cách sử dụng một cấu hình quang cơ và kích hoạt thông qua một tín hiệu điều khiển điệnChuyển đổi có tích hợp cảm biến vị trí điện.
Dựa trên công nghệ bộ lọc phim mỏng cung cấp một phương pháp mạnh mẽ để thay đổi mảng ánh sáng,loạt sản phẩm này có cấu hình nền tảng đơn giản hóa đáng kể cung cấp độ tin cậy cao và chi phí sản xuất thấpThiết kế mới lạ này làm giảm đáng kể độ nhạy vị trí của bộ phận chuyển động, cung cấp sự ổn định cao chưa từng có cũng như chi phí thấp vô song.
Đường quang
Hình vẽ cơ khí
Đặc điểm
Chặn kênh
Thông số kỹ thuật
| Các thông số | Thông số kỹ thuật | Đơn vị |
| Độ dài sóng hoạt động | 1260 ~ 1620 ((SM) | nm |
| Mất tích nhập | ≤1.0 | dB |
| Mất phụ thuộc độ dài sóng | ≤0.25 | dB |
| Mất phụ thuộc phân cực | ≤0.05 | dB |
| Mất phụ thuộc vào nhiệt độ | ≤0.20 | dB |
| Lợi nhuận mất mát | SM≥50 | dB |
| Cross Talk | SM≥55 | dB |
| Chuyển đổi thời gian | ≤ 8 | ms |
| Khả năng lặp lại | ≤ ± 0.02 | dB |
| Độ bền | ≥ 107 | thời gian |
| Điện áp hoạt động | 3 hay 5 | V |
| Loại chuyển đổi | Không khóa/Khóa | |
| Nhiệt độ hoạt động | -20~+70 | °C |
| Nhiệt độ lưu trữ | -40~+85 | °C |
| Năng lượng quang học | ≤ 500 | mW |
| Cấu trúc | 27.0L × 12,5W × 8,4H | mm |
Đinh
| Loại | Đường quang | Động cơ điện | Cảm biến trạng thái | ||||||
| 1×1 | Pin 1 | Pin 5 | Pin 6 | Đinh 10 | Pin 2-3 | Pin 3-4 | Đinh 7-8 | Pin 8-9 | |
| Không khóa | CUT | -- | -- | -- | -- | Gắn lại. | Mở | Mở | Gắn lại. |
| P1-P2 | V+ | -- | -- | GND | Mở | Gắn lại. | Gắn lại. | Mở | |
| Chốt | CUT | -- | -- | GND | -- | Gắn lại. | Mở | Mở | Gắn lại. |
| P1-P2 | V+ | GND | -- | -- | Mở | Gắn lại. | Gắn lại. | Mở | |
Thông tin đặt hàng
GZ-1×1-13/15
| Chế độ | Độ dài sóng | Loại điện áp | Mô hình kiểm soát | Loại sợi | Chiều kính sợi | Chiều dài sợi | Bộ kết nối |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X= Các sản phẩm khác |
3=3V 5=5V |
L = Chốt N = Không khóa |
5=50/125 6=62,5/125 9=9/125 X= Các sản phẩm khác |
25=250um 90=900um 20=2,0mm 30=3,0mm X= Các sản phẩm khác |
1=1m 2=1,5m X= Các sản phẩm khác |
0=Không có X= Các sản phẩm khác |
Băng hình
|
|
