| Brand Name: | GEZHI or OEM |
| Số mẫu: | CWDM8CH47A |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 ngày làm việc |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

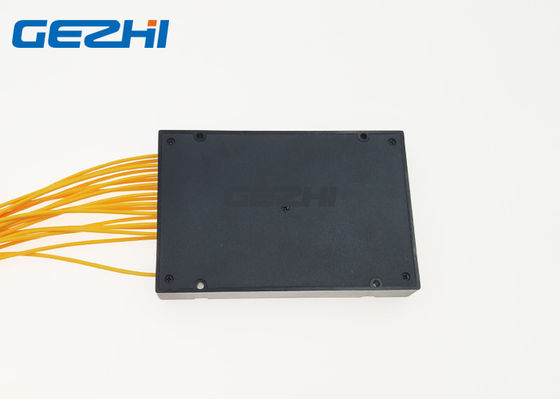

Các mô-đun mux và demux quang CWDM tám kênh
CWDM quang học thụ động được thiết kế để ghép 8 bước sóng quang học của lưới CWDM ITU, với các bước sóng riêng lẻ khác nhau
từ 1470 đến 1610nm và khoảng cách 20nm giữa các kênh.Chúng cũng có một cổng tốc hành EXP để triển khai các bộ lọc quang học trong tương lai nhằm đáp ứng việc bổ sung các bước sóng DWDM ITU.
Các mô-đun CWDM này có sẵn trong các gói mô-đun Mux/demux đơn và Dual mux/demux để tạo điều kiện thuận lợi cho việc triển khai sợi đơn và sợi kép.
Đặc trưng
-Mất chèn thấp
-Băng thông rộng
-Cách ly kênh cao
- Độ đồng đều tốt và suy hao chèn thấp
- Suy hao phụ thuộc vào phân cực thấp
- Ổn định môi trường tuyệt vời
- Độ tin cậy và ổn định cao
Các ứng dụng
mạng WDM
giám sát dòng
bộ khuếch đại sợi quang
Truy cập mạng
viễn thông
Các mô-đun mux và demux quang CWDM tám kênh
Sự chỉ rõ
| Tham số | 8CH Mux hoặc Demux | |
| Bước sóng trung tâm (nm) | ITU, ITU+1 | |
| Băng thông (nm) | ITU±6,5 | |
| Bước sóng hoạt động (nm) | 1470~1610nm + UPG | |
| Không gian kênh (nm) | 20 | |
| Loại sợi | SMF-28e hoặc khách hàng chỉ định | |
| IL (dB) | <2,5dB | |
| Cách ly (dB) | Kênh liền kề | 30 |
| Kênh không liền kề | 45 | |
| PĐL (dB) | 0,2 | |
| PMD (ps) | 0,1 | |
| Mất mát trở lại (dB) | 45 | |
| Định hướng (dB) | 50 | |
| Công suất quang tối đa (mw) | 500 | |
| Nhiệt độ hoạt động (℃) | -20~+70 | |
| Nhiệt độ lưu trữ (℃) | -40～85 | |
| Kết nối | LC/UPC | |
| Gói HỘP (mm) | Hộp nhựa ABS 100x80x10 | |
Lưu ý: 1. Tùy chỉnh có sẵn.
2. Thông số kỹ thuật có thể thay đổi mà không báo trước.
Các mô-đun mux và demux quang CWDM tám kênh
tầng bộ lọc
Các mô-đun mux và demux quang CWDM tám kênh
Dung dịch
Thuận lợi CủaCWDM Mux Demux
1. Sử dụng thép không gỉ cường độ cao, vượt qua bài kiểm tra phun muối
2. Lõi Ferrule nhỏ hơn 0,2um
3. Sử dụng 100% nguyên liệu mới, tuân thủ ROHS
4. Mất chèn thấp
5. Thiết kế nhỏ gọn PDL thấp
6. Tính đồng nhất giữa các kênh tốt
7. Bước sóng hoạt động rộng: từ 1260nm đến 1650nm
8. Nhiệt độ hoạt động rộng: từ -40℃ đến 85℃
|
|
