| Brand Name: | GEZHI or OEM |
| Số mẫu: | 1x18-CWDM-S |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 ngày làm việc |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

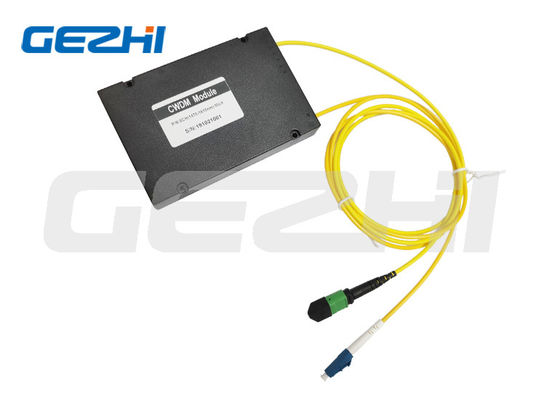

Mô-đun Mux Demux 18CH CWDM 1270 ~ 1610nm BIDI CWDM tổn thất thấp
GEZHI 18CH BIDI CWDM tổn thất thấp dựa trên công nghệ bộ lọc màng mỏng điện môi được thiết kế để tích hợp trong các mạng lưới tàu điện ngầm và truy cập chi phí thấp.GEZHI 18CH CWDM là bộ ghép kênh quang có thể ghép kênh lên tới 18 nguồn CWDM trên một sợi quang đơn với suy hao chèn liên kết chỉ 3,5dB.Gói của nó bằng hộp ABS 120*80*18mm với ống lỏng 900um, 1 mét, đầu nối COM-SC/UPC, đầu ra khác với đầu nối LC/UPC.Bộ lọc 18CH CWDM có khả năng cách ly kênh cao và do đó có thể được sử dụng trong hệ thống hai chiều.Mô-đun này có thể được sử dụng làm bộ ghép kênh hoặc bộ tách kênh và sử dụng một khe cắm duy nhất trong khung hoặc có thể được sử dụng độc lập trong hộp N.
Đặc trưng
- Độ đồng đều tốt và suy hao chèn thấp
- Suy hao phụ thuộc vào phân cực thấp
- Ổn định môi trường tuyệt vời
Các ứng dụng
Sự chỉ rõ
|
Tham số |
Đơn vị |
18CH CWDM | ||
| Mux | Demux | |||
| Bước sóng kênh | bước sóng |
1270~1610nm |
||
|
bước sóng trung tâm |
bước sóng | ±0,5 | ||
| Khoảng cách kênh | bước sóng | 20 | ||
|
Băng thông kênh |
bước sóng | >14 | ||
| Mất chèn tối đa | dB | <5.5 hoặc<3,5 với Bỏ qua | <5,5 hoặc <3,5 với Bỏ qua | |
| Ripple kênh | dB | 0,3 | ||
|
Sự cô lập |
Liền kề | dB | >30 | |
| không liền kề | dB | >40 | ||
|
Nhiệt độ mất quán tính |
dB/℃ |
<0,005 |
||
|
Bước sóng nhiệt độ |
bước sóng/ ℃ |
<0,002 | ||
|
Phân cực phụ thuộc |
dB | <0,1 | ||
|
Chế độ phân cực |
dB | <0,1 | ||
| định hướng | dB | >50 | ||
| mất mát trở lại | dB | >45 | ||
| Xử lý công suất tối đa | mW | 300 | ||
| Chọn nhiệt độ | ℃ | -5~+75 | ||
| Nhiệt độ bảo quản | ℃ | -40~85 | ||
| kích thước gói | mm | L120x80x18 | ||
Lưu ý: 1. Tùy chỉnh có sẵn.
2. Được chỉ định với đầu nối
Thông tin đặt hàng
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| số kênh | loại mô-đun | loại cáp | chiều dài sợi | Đầu nối đầu vào |
đầu ra kết nối |
|||||||
| CWDM | 01=1Kênh 02=2 Kênh 03=3 Kênh 04=4 Kênh ...... 16=16Kênh 17=17Kênh 18=18Kênh |
0=100x80x10mm 1=142x102x14,5mm 2=Hộp LGX Giá đỡ 3=19″1U X=Khác |
00=không 09=900um ống lỏng lẻo 20=2.0mm 30=3.0mm |
05=0,5m 10=1,0m 15=1,5m 30=3,0m 40=4,0m 50=5,0m ...... |
0=không LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Tùy chỉnh |
0=không |
Xếp tầng bộ lọc
Gói BIDI CWDM 18CH
Mô-đun BIDI CWDM 18CH
|
|
