| Brand Name: | GEZHI or OEM |
| Số mẫu: | CWDM16CHMA |
| MOQ: | 1 CÁI |
| giá bán: | Get Latest Price |
| Delivery Time: | 5-8 ngày làm việc |
| Payment Terms: | T/T, Paypal, Công Đoàn Phương Tây |

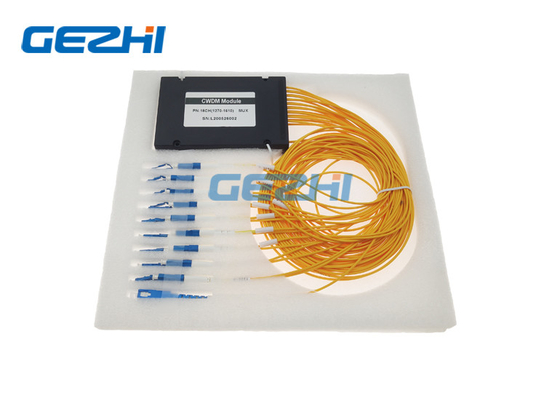

Bộ ghép kênh phân chia sóng 16CH
GEZHI 16CH Công nghệ ghép kênh phân chia sóng thô (CWDM) được phát triển như một cách để tăng dung lượng băng thông của cáp dữ liệu sợi quang.CWDM ghép nhiều tín hiệu sóng mang quang thành một sợi quang duy nhất bằng cách sử dụng các bước sóng ánh sáng khác nhau để mang từng tín hiệu riêng lẻ.Bước sóng của Bộ ghép kênh phân chia sóng 16CH là 1260 ~ 1620nm để lựa chọn tùy chỉnh.Nó cũng có thể được thêm cổng màn hình và cổng màu xám 1310nm theo yêu cầu.
|
Đặc trưng |
Các ứng dụng |
|
|
Thông số kỹ thuật ghép kênh phân chia sóng 16CH
thông số kỹ thuật
| Tham số | 4 kênh | 8 kênh | 18 kênh | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Bước sóng kênh (nm) | 1270~1610 | ||||||
| Bước sóng trung tâm Độ chính xác (nm) | ±0,5 | ||||||
| Khoảng cách kênh (nm) | 20 | ||||||
| Băng thông kênh (@-0,5dB băng thông (nm) | >13 | ||||||
| Suy hao chèn (dB) | ≤1,6 | ≤2,5 | ≤3,5 | ||||
| Độ đồng nhất của kênh (dB) | ≤0,6 | ≤1,0 | ≤1,5 | ||||
| Độ gợn kênh (dB) | 0,3 | ||||||
| Cách ly (dB) | Liền kề | không áp dụng | >30 | không áp dụng | >30 | không áp dụng | >30 |
| không liền kề | không áp dụng | >40 | không áp dụng | >40 | không áp dụng | >40 | |
| Mất quán tính Độ nhạy nhiệt độ (dB/°C) | <0,005 | ||||||
| Thay đổi nhiệt độ bước sóng (nm/°C) | <0,002 | ||||||
| Suy hao phụ thuộc phân cực (dB) | <0,1 | ||||||
| Phân cực chế độ phân tán | <0,1 | ||||||
| Định hướng (dB) | >50 | ||||||
| Mất mát trở lại (dB) | >45 | ||||||
| Xử lý công suất tối đa (mW) | 300 | ||||||
| Nhiệt độ lựa chọn (°C) | -5~+75 | ||||||
| Nhiệt độ bảo quản (°C) | -40~85 | ||||||
| Kích thước gói hàng (mm) | L100 x W80 x H10 hoặc L140xW115xH18 | ||||||
| CWDM | Khoảng cách kênh | số kênh | Cấu hình | Kênh 1 | Loại sợi | Chiều dài sợi | Đầu nối vào/ra |
| C=Lưới CWDM | 04=4 Kênh 08=8 Kênh 16=16 Kênh 18=18 Kênh Kênh N=N |
M=Mux D=Demux O=OADM |
27=1270nm …… 47=1470nm 49=1490nm …… 61=1610nm SS=đặc biệt |
1=Xơ trần ống rời 2=900um Cáp 3=2mm Cáp 4=3mm |
1=1m 2=2m S=Chỉ định
|
0=Không FA=FC/APC =FC/máy tính 3=SC/APC 4=SC/PC 5=ST 6=LC S=Chỉ định |
|
|
