| Brand Name: | GEZHI or OEM |
| Số mẫu: | GZ-8CH CWDM |
| MOQ: | 1 |
| giá bán: | Get Latest Price |
| Delivery Time: | 2 ~ 7 ngày làm việc |

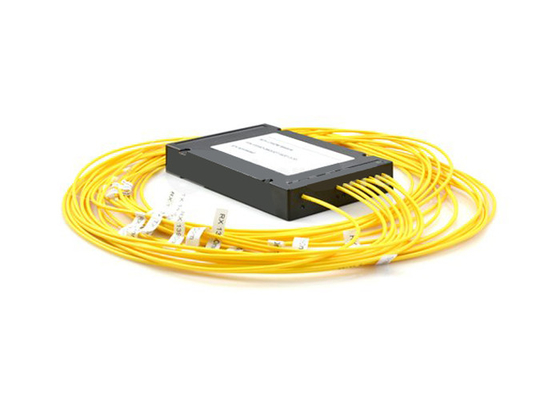

Mô-đun Demux CWDM 8 kênh 1470 ~ 161nm LC cho hệ thống mạng truyền tải quang
GEZHI Photonics cung cấp đầy đủ các đơn vị CWDM Mux-Demux và Bộ ghép kênh cộng thêm quang (OADM) để phù hợp với tất cả các loại ứng dụng và giải pháp mạng.Một số phổ biến nhất là: Gigabit & 10G Ethernet, SDH/SONET, ATM, ESCON, Fibre Channel, FTTx và CATV.

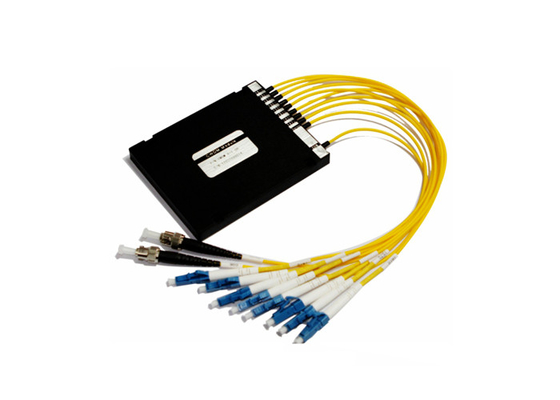

Bộ ghép kênh phân chia bước sóng thô 8 kênh của GEZHI Photonics (CWDM Mux/Demux) Đầu nối LC 1470~1610nm Sợi đơn trong Hệ thống mạng truyền tải quang sử dụng công nghệ phủ màng mỏng và thiết kế độc quyền của bao bì vi quang liên kết kim loại không trợ dung.Nó cung cấp suy hao chèn thấp, cách ly kênh cao, dải thông rộng, độ nhạy nhiệt độ thấp và đường quang không chứa epoxy.Các sản phẩm CWDM Mux Demux của chúng tôi cung cấp Ghép kênh lên tới 16 kênh hoặc thậm chí 18 kênh trên một sợi quang.

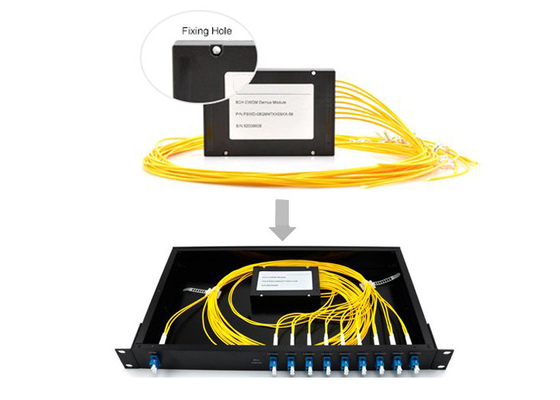

Do mất mát chèn thấp là cần thiết trong các mạng WDM, chúng tôi cũng có thể thêm “Thành phần bỏ qua” trong mô-đun CWDM Mux/Demux để giảm IL dưới dạng tùy chọn.Loại gói CWDM Mux/Demux tiêu chuẩn bao gồm: gói hộp ABS, gói LGX và giá đỡ 19” 1U.
Đặc trưng:
Đăng kí
Sự chỉ rõ:
| Tham số | 4 kênh | 8 kênh | 16 kênh | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Bước sóng kênh (nm) | 1270~1610 | ||||||
| Bước sóng trung tâm Độ chính xác (nm) | ±0,5 | ||||||
| Khoảng cách kênh (nm) | 20 | ||||||
| Băng thông kênh (@-0,5dB băng thông (nm) | >13 | ||||||
| Suy hao chèn (dB) | ≤1,6 | ≤2,5 | ≤4,5 | ||||
| Độ đồng nhất của kênh (dB) | ≤0,6 | ≤1,0 | ≤1,5 | ||||
| Độ gợn kênh (dB) | 0,3 | ||||||
| Cách ly (dB) | Liền kề | không áp dụng | >30 | không áp dụng | >30 | không áp dụng | >30 |
| không liền kề | không áp dụng | >40 | không áp dụng | >40 | không áp dụng | >40 | |
| Độ nhạy nhiệt độ mất quán tính (dB/℃) | <0,005 | ||||||
| Thay đổi nhiệt độ bước sóng (nm/℃) | <0,002 | ||||||
| Suy hao phụ thuộc phân cực (dB) | <0,1 | ||||||
| Phân cực chế độ phân tán | <0,1 | ||||||
| Định hướng (dB) | >50 | ||||||
| Mất mát trở lại (dB) | >45 | ||||||
| Xử lý công suất tối đa (mW) | 300 | ||||||
| Nhiệt độ lựa chọn (℃) | -5~+75 | ||||||
| Nhiệt độ lưu trữ (℃) | -40~85 | ||||||
| Kích thước gói hàng (mm) | L100 x W80 x H10 | L140 x W115 x H18 | |||||
Đặc điểm kỹ thuật có thể thay đổi mà không cần thông báo trước.
Thông số kỹ thuật trên dành cho thiết bị không có đầu nối.
Thông tin đặt hàng
| CWDM | XX | X | XX | X | X | XX |
| số kênh |
tâm sự -trưởng thành |
Kênh 1 | Loại sợi | Chiều dài sợi | Đầu nối vào/ra | |
|
04=4 Kênh 08=8 Kênh 16=16 Kênh 18=18 Kênh Kênh N=N |
M=Mux D=Demux O=OADM |
27=1270nm …… 47=1470nm 49=1490nm …… 61=1610nm SS=đặc biệt |

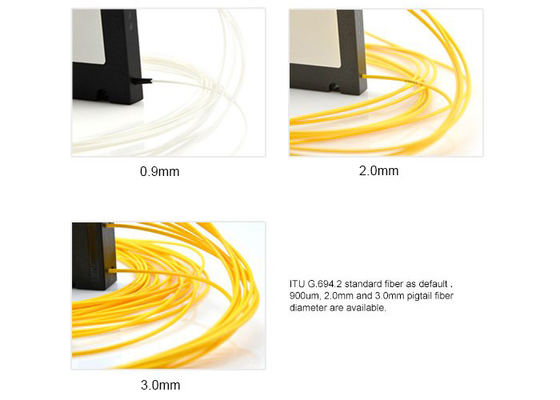

1=Xơ trần ống rời 2=900um 3=2mmCáp 4=3mmCáp |
1=1m 2=2m S=Chỉ định |
0=Không 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Chỉ định |
Hệ thống thụ động CWDM Mux Demux với bộ thu phát CWDM SFP đang hoạt động
|
|
