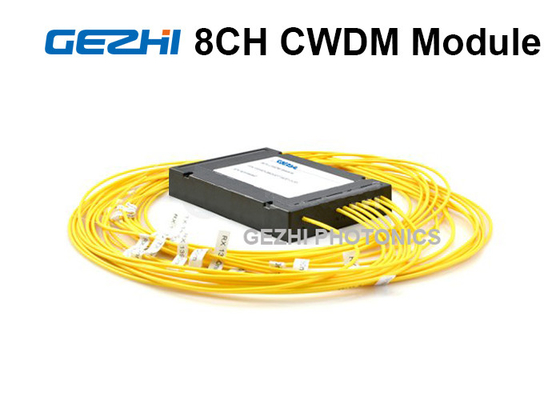

Mô-đun CWDM sợi quang 8 kênh 1270 - 1610nm cho bộ khuếch đại sợi quang

Đơn giản CWDM MUX

Bộ ghép kênh GEZHI (MUX) hoạt động với bộ tách kênh (DEMUX) ở phía bên kia để truyền dữ liệu một hướng qua một sợi quang.



Mô-đun Mux/Demux GEZHI Photonics 8CH CWDM là một công nghệ thụ động, nó cho phép mọi giao thức được vận chuyển qua liên kết, miễn là nó ở một bước sóng cụ thể (tức là T1 qua sợi quang ở 1570nm được vận chuyển cùng với Ethernet 10Gbps ở 1590nm).Điều này cho phép kiểm tra cơ sở hạ tầng mạng trong tương lai lâu dài vì các bộ ghép kênh chỉ đơn giản là khúc xạ ánh sáng ở bất kỳ tốc độ mạng nào, bất kể giao thức được triển khai.

GEZHI Photonics cung cấp một danh mục đầy đủ cácCWDM Mux DemuxVàBộ ghép kênh quang Add Drop(OADM) để phù hợp với tất cả các ứng dụng như: Gigabit & 10G Ethernet, SDH/SONET, ATM, ESCON, Fibre Channel, FTTx và CATV.Và chúng tôi cung cấp các cấu hình cổng tùy chọn như:Cảng tốc hành,Cổng màn hình,Cổng băng thông 1310nmvà cổng 1550nm cho các bộ ghép kênh này tùy theo lựa chọn của khách hàng.





Một cổng chung:

• Có sẵn các đầu nối LC, SC, ST và FC.

Cổng tiêu chuẩn B 1310nm:

• Cho phép tín hiệu 1310nm kế thừa đi qua.Điều đó có nghĩa là, nó có thể mang ống kính LR, ống kính LX, v.v.
• Có sẵn các đầu nối LC, SC, ST và FC.

Cổng tiêu chuẩn C 1550nm:

• Cho phép tín hiệu 1550nm kế thừa đi qua.Điều đó có nghĩa là, nó có thể mang ống kính ER, ống kính ZR, ống kính LX, ống kính ZX, v.v.
• Có sẵn các đầu nối LC, SC, ST và FC.

Cổng D Mux/Demux cho các bước sóng cụ thể:

• Có sẵn các đầu nối LC, SC, ST và FC.
• Tuân theo tiêu chuẩn ITU G.657A1 theo mặc định.

Cổng E Express:

• Cho phép xếp tầng hai mô-đun mux/demux CWDM, tăng gấp đôi dung lượng kênh trên liên kết cáp quang chung.
• Cách ly kênh là 15dB theo mặc định, 16dB ~ 40dB có sẵn theo yêu cầu.
• Có sẵn các đầu nối LC, SC, ST và FC.

F Cổng màn hình:

• Kết nối thiết bị đo lường/giám sát, chẳng hạn như đồng hồ đo điện hoặc máy phân tích mạng, với đầu ra của mô-đun.
• Khi giám sát xong, ngắt kết nối thiết bị và mạng không bị xáo trộn.
• Có sẵn các đầu nối LC, SC, ST và FC.
• Tỷ lệ phần trăm nhấn là 5% theo mặc định, 1%, 2%, 3% hoặc 10% có sẵn theo yêu cầu.

Bố cục thực tế phụ thuộc vào loại trình kết nối đã chọn cũng như các yếu tố khác.Tuy nhiên, sơ đồ chính vẫn giữ nguyên Chúng tôi cung cấp các cấu hình cổng tùy chọn như: Cổng Express, Cổng giám sát, cổng băng thông 1310nm và cổng 1550nm cho các bộ ghép kênh này theo lựa chọn của khách hàng, Khi sử dụng với SDH/SONET kế thừa 1310nm, các bước sóng CWDM 1270, 1290, Không nên sử dụng 1310, 1330 và 1350nm. Khi sử dụng với SDN/SONET kế thừa 1550nm, không nên sử dụng các bước sóng CWDM 1510, 1530, 1550, 1570 và 1590nm.
