| Brand Name: | GEZHI or OEM |
| Số mẫu: | Hệ thống GZ-CWDM |
| MOQ: | 1 |
| giá bán: | Get Latest Price |
| Delivery Time: | 2 ~ 7 ngày làm việc |
Mô-đun CWDM sợi kép 18CH thụ động với đầu nối LC / SC / FC / ST

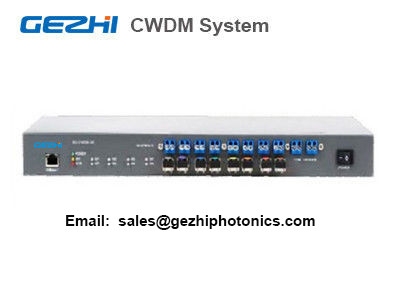

Hệ thống CWDM MUX 4 kênh CWDM /GZ-CWDM-04 là một loại thiết bị truyền và xử lý đa dịch vụ được thiết kế đặc biệt cho các ứng dụng điểm-điểm.
chức năng sản phẩm:
CWDM là một loại thiết bị truyền và xử lý đa dịch vụ được thiết kế đặc biệt cho các ứng dụng điểm-điểm.Nó cung cấp các giao diện như ATM, Gigabit Ethernet,STM-1/4/16 và OC-3/12/48 trên cơ sở nền tảng truyền dẫn trong suốt được xây dựng bởi các thiết bị tăng cường khả năng sợi quang ảo, có thể đáp ứng các dịch vụ truyền tải ngược dòng/hạ lưu ở nhiều tốc độ khác nhau, bao gồm 100/155/200/622/1000/1250/2500M và tăng hoàn toàn tỷ lệ hiệu suất/giá của nền tảng mạng quang.
CWDM sử dụng cấu trúc hộp của giá đỡ 19", chiều cao 1U và độ sâu 180 mm. Sản phẩm có thể được gắn trên giá đỡ 19" tiêu chuẩn, với bảng điều khiển phía trước cung cấp giao diện quang học cho các kênh và đường dây, chỉ báo làm việc và cảnh báo, 10/100M giao diện quản lý mạng tự động đàm phán, giao diện vận hành quản lý mạng RS232, v.v. và bảng điều khiển phía sau cung cấp giao diện ổ cắm nguồn AC 220 V / DC -48V và công tắc nguồn, v.v.
Giao diện hệ thống:
| khả năng tối đa | 4 bước sóng (10Gbps) |
| Phạm vi bước sóng | Tuân thủ tiêu chuẩn ITU-T @G694.2 |
| Loại truy cập dịch vụ |
Kênh PDH/FICON/ESCON/SỢI
|
| Các nút mạng được áp dụng | OTM |
| Cấu trúc liên kết mạng được hỗ trợ | điểm-điểm |
| Giao diện quản lý mạng (Tùy chọn) | Giao diện SNMP MIB hoặc Telnet |
| lượng chất xơ |
Sợi đơn 4 bước sóng;sợi kép cho mở rộng đến 8 bước sóng |
Giao diện quang học:
| Bước sóng trung tâm truyền | 1470nm, 1490nm, 1510nm, 1530nm, 1550nm, 1570nm, 1590nm hoặc 1610nm |
| giải phóng mặt bằng liên kênh | 20nm |
| Chiều rộng của băng thông quang | +/- 6nm |
| Độ lệch nhiệt độ của bước sóng trung tâm | 0,08nm ~ 0,1nm |
| Khoảng cách truyền | 30km, 50km hoặc 80km, tùy chọn |
| Nguồn cấp | |
|
dải điện áp làm việc rộng, tốt
|
|
| điều kiện môi trường | |
| Nhiệt độ hoạt động | 0C~+50C |
| Nhiệt độ bảo quản | -20C~+70C |
| nhiệt độ tương đối | 95% (không đặc) |
| kích thước | Tủ rack 19" tiêu chuẩn 1U |
Hệ thống MUX CWDM 8 kênh
sơ đồ ứng dụng
|
|
