| Brand Name: | GEZHI or OEM |
| Số mẫu: | Mô-đun CCWDM 8CH |
| MOQ: | 1 cái cho 8CH CCWDM |
| giá bán: | Get Latest Price |
| Delivery Time: | 2 ~ 7 ngày làm việc |

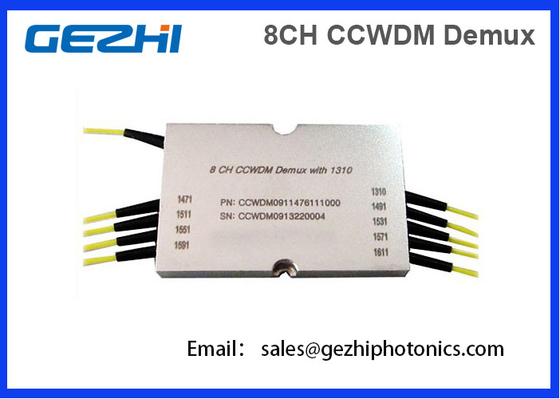

Bộ ghép kênh phân chia bước sóng thô nhỏ gọn mô-đun 8CH CCWDM
CCWDM nhỏ(Bộ ghép kênh phân chia theo bước sóng nhỏ gọn) được cung cấp trong một thiết kế nhỏ gọn, tiết kiệm không gian, lý tưởng cho các ứng dụng gắn trên khay.CCWDM mini có sẵn với một cổng nâng cấp.Đó là công nghệ mới từ GEZHI Photonics.So sánh mô-đun CWDM bình thường, kích thước nhỏ gọn hơn.
và mất inserion thấp & Cách ly cao.
Các mạng ghép kênh phân chia theo bước sóng thô (CWDM) cần các mô-đun bộ ghép kênh/bộ tách kênh (MUX/DEMUX) để kết hợp và phân tách các tín hiệu quang đa bước sóng.Các mô-đun này thường được gọi làCWDM MUX/DEMUX.Cùng với quang học thụ động có độ tin cậy cao (ví dụ:Bộ thu phát CWDM SFP/SFP+), các mô-đun CWDM MUX/DEMUX cho phép người vận hành tận dụng tối đa băng thông sợi có sẵn trong kiến trúc vòng lặp cục bộ và doanh nghiệp.GEZHI Photonics cung cấp một loạt các mô-đun CWDM MUX/DEMUX với hơn 18 kênh (cách nhau 20nm) trong cấu hình đơn công hoặc song công
Các ứng dụng
• Truy cập / mạng Metro CWDM
• WDM PON
• Mạng doanh nghiệp
Đặc trưng
Thông số:
| Sự miêu tả | Đơn vị | tối thiểu | Đặc trưng | tối đa. | |||
| Mất kênh tùy chọn | dB | 1.0 | 1,5 | ||||
| Vượt qua độ rộng dải | bước sóng | 13 | 15 | ||||
| độ phẳng | dB | 0,3 | 0,5 | ||||
| Cách ly kênh liền kề | dB | 30 | 35 | ||||
| Cách ly kênh không liền kề | dB | 35 | 40 | ||||
| định hướng | dB | 50 | |||||
| PĐL | dB | 0,2 | |||||
| PMD | ps | 0,2 | |||||
| tối đa.quyền lực | mw | 300 | |||||
| Vượt qua mất chèn kênh | P | dB | 1.0 | 1,5 | |||
| MỘT | 1,5 | 2,5 | |||||
| bước sóng kênh | bước sóng |
1471 1491 1511 1531 1551 1571 1591 1611 Có thể được chọn theo yêu cầu hoặc bất kỳ 4 kênh nào trong khoảng 1260-1625 |
|||||
| Nhiệt độ hoạt động | °C | -10 ~+70 | |||||
| Nhiệt độ bảo quản | °C | -40 ~+85 | |||||
| Bưu kiện | mm | 44(L)X28(W)X6(H) | |||||
Phổ mô-đun CCWDM 8ch
Kích thước phân trang:
Ứng dụng CWDM trên hệ thống mạng
Thông tin đặt hàng:
| CCWDM8- | XXXX- | X- | X- | XX- | X- | X |
| bước sóng | Cấp | Kiểu bím tóc | Chiều dài | kết nối | bưu kiện | |
|
1471 1491 1611 |
P MỘT |
0=xơ trần ống rời 1=900um cáp 2=2mm cáp 3=3mm |
05=0,5m 10=1,0m 15=1,5m |
0=không 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Khác |
0=Chuẩn 1=Đặc biệt |
|
|
