| Brand Name: | GEZHI or OEM |
| Số mẫu: | Mô-đun CCWDM 1x4 CH |
| MOQ: | 1 cho Mô-đun CCWDM 1x4 CH |
| giá bán: | Get Latest Price |
| Delivery Time: | 2 ~ 7 ngày làm việc |

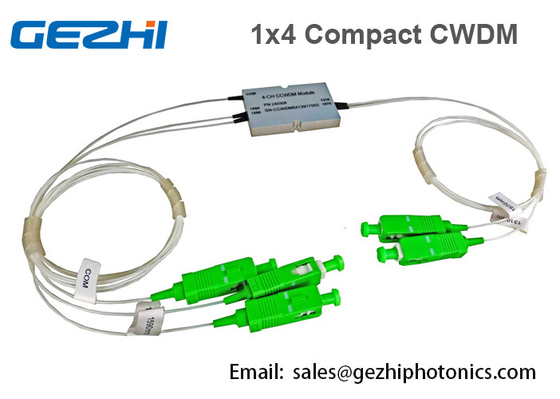

Mô-đun Mux / Demux CCWDM quang 1x4 CH trong Mạng quang thụ động
GEZHI Photonics CCWDM.Bộ ghép kênh phân chia bước sóng thô nhỏ gọn, hay CCWDM, là các mô-đun quang tích hợp được thiết kế để cải thiện đáng kể hiệu suất quang, đồng thời giảm chi phí sản xuất, trong một gói nhỏ hơn 1/4 kích thước của mô-đun CWDM thông thường.
CCWDM của chúng tôi có độ chính xác và độ ổn định bước sóng cao, suy hao chèn thấp, cách ly cao, suy hao phụ thuộc vào phân cực thấp và đường quang không chứa epoxy.CCWDM đủ tiêu chuẩn Telcordia 1209/1221 của chúng tôi được xây dựng trên nền tảng băng ghế dự bị quang học độc quyền của GEZHI Photonics và chúng tôi tin rằng nó có dấu chân nhỏ nhất so với bất kỳ CWDM nào có thể so sánh được.Với khoảng cách kênh là 20 nm và các đặc tính băng thông rộng, nó cho phép các ứng dụng mạng viễn thông hoặc viễn thông với laser không được làm lạnh chi phí thấp.Các Mux/Demux CCWDM này có sẵn trong bốn hoặc tám kênh và bao gồm một cổng mở rộng cho các hệ thống 16 kênh.
Đặc trưng
Các ứng dụng
Thông số:
| Sự miêu tả | Đơn vị | tối thiểu | Đặc trưng | tối đa. | ||
| Mất kênh tùy chọn | dB | 0,8 | 1.0 | |||
| Vượt qua độ rộng dải | bước sóng | 13 | ||||
| độ phẳng | dB | 0,3 | 0,5 | |||
| Cách ly kênh liền kề | dB | 30 | 35 | |||
| Cách ly kênh không liền kề | dB | 40 | 45 | |||
| định hướng | dB | 55 | ||||
| PĐL | dB | 0,2 | ||||
| PMD | ps | 0,2 | ||||
| tối đa.quyền lực | mw | 300 | ||||
| Vượt qua mất chèn kênh | P | dB | 0,8 | 1.0 | ||
| MỘT | 1.0 | 1,5 | ||||
| bước sóng kênh | bước sóng |
1471 1491 1511 1531 1551 1571 1591 1611 Có thể được chọn theo yêu cầu hoặc bất kỳ 4 kênh nào trong khoảng 1260-1625 |
||||
| Nhiệt độ hoạt động | °C | 0 ~+70 | ||||
| Nhiệt độ bảo quản | °C | -40 ~+85 | ||||
| Bưu kiện | mm | 44(L)X28(W)X6(H) | ||||
CWDM So sánh CCWDM
Điều đáng chú ý là mặc dù công nghệ CWDM không phổ biến trong một thời gian dài, nhưng vào thời điểm con dấu là nhu cầu CWDM, các nhà phát triển đã "nâng cấp" công nghệ để tạo ra các bộ ghép kênh.
Trái ngược với công nghệ lọc CWDM xếp tầng "cũ" đã được chứng minh, các bộ ghép kênh CWDM tiên tiến được sản xuất bằng công nghệ phẳng.
Công nghệ này liên quan đến việc tạo ra một ống dẫn sóng phẳng phức tạp, được bổ sung bởi các bộ lọc và ống chuẩn trực màng mỏng.các thiết bị ghép kênh được tạo bằng công nghệ này được gọi là bộ ghép kênh CCWDM (CompactCWDM).
Hình trên là cấu trúc bên trong của bộ ghép kênh CWDM.Ở bên trái - một cổ điển trên cơ sở giai đoạn bộ lọc CWDM của bộ ghép kênh, bên phải - bộ ghép kênh CCWDM.
Các bộ ghép kênh CCWDM trên cùng ban đầu không phổ biến do kích thước của chúng - lớn hơn hộp diêm một chút.
Các kỹ sư của các nhà cung cấp dịch vụ internet cảnh giác với một thiết bị nhỏ như vậy, hơn nữa, rất khó sửa chữa trong một bảng vá lỗi tiêu chuẩn.
Kích thước phân trang:
Thông tin đặt hàng:
| CCWDM4+1- | XXXX- | X- | X- | XX- | X- | X |
|
|
bước sóng | Cấp | Kiểu bím tóc | Chiều dài | kết nối | bưu kiện |
|
1471 1491 1611 |
P MỘT |
0=xơ trần ống rời 1=900um cáp 2=2mm cáp 3=3mm |
05=0,5m 10=1,0m 15=1,5m |
0=không 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Khác |
0=Chuẩn 1=Đặc điểm |
|
|
