| Brand Name: | GEZHI or OEM |
| Số mẫu: | GZ-16CH CWDM |
| MOQ: | 1 |
| giá bán: | Get Latest Price |
| Delivery Time: | 2 ~ 7 ngày làm việc |
| Payment Terms: | T/T, Công Đoàn Phương Tây, Paypal |
Thiết bị thụ động 1x16 CWDM Mux Demux cho Mạng WDM, hệ thống CATV.
Mô tả Sản phẩm
GEZHI Photonics cung cấp đầy đủ các đơn vị CWDM Mux-Demux và Bộ ghép kênh cộng thêm quang (OADM) để phù hợp với tất cả các loại ứng dụng và giải pháp mạng.Một số phổ biến nhất là: Gigabit & 10G Ethernet, SDH/SONET, ATM, ESCON, Fibre Channel, FTTx và CATV.
Bộ ghép kênh phân chia bước sóng thô (CWDM Mux/Demux) của GEZHI sử dụng công nghệ phủ màng mỏng và thiết kế độc quyền của bao bì vi quang liên kết kim loại không trợ dung.Nó cung cấp suy hao chèn thấp, cách ly kênh cao, dải thông rộng, độ nhạy nhiệt độ thấp và đường quang không chứa epoxy.
Các sản phẩm CWDM Mux Demux của chúng tôi cung cấp Ghép kênh lên tới 16 kênh hoặc thậm chí 18 kênh trên một sợi quang.Do mất mát chèn thấp là cần thiết trong các mạng WDM, chúng tôi cũng có thể thêm “Thành phần bỏ qua” trong mô-đun CWDM Mux/Demux để giảm IL dưới dạng tùy chọn.Loại gói CWDM Mux/Demux tiêu chuẩn bao gồm: gói hộp ABS, gói LGX và giá đỡ 19” 1U.
Đặc trưng
* Mất chèn thấp
* Phạm vi bước sóng rộng
* Nhiễu xuyên âm thấp
* Độ ổn định cao, độ tin cậy cao
* Không chứa Epoxy trên đường dẫn quang học
* Chốt và không chốt
Các ứng dụng
* Giám sát dòng
* Mạng WDM
* Viễn thông
* Ứng dụng di động
* Bộ khuếch đại sợi quang
* Mạng truy cập
Thông số kỹ thuật
| Tham số | Đơn vị | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||||
| Bước sóng kênh | bước sóng | 1270~1610nm và 1271~1611 | |||||||||
| Độ chính xác bước sóng trung tâm | bước sóng | ±0,5 | |||||||||
| Khoảng cách kênh | bước sóng | 20 | |||||||||
| Băng thông kênh (@-0,5dB băng thông) | bước sóng | >13 | |||||||||
| Mất chèn | dB | 0,8 | 1,5 | 2.5 & 1.8 | 5.2 & 3.5 | ||||||
| Ripple kênh | dB | 0,3 | |||||||||
| Sự cách ly | Liền kề | dB | không áp dụng | >30 | không áp dụng | >30 | không áp dụng | >30 | không áp dụng | >30 | |
| không liền kề | dB | không áp dụng | >40 | không áp dụng | >40 | không áp dụng | >40 | không áp dụng | >40 | ||
| Mất quán tính Độ nhạy nhiệt độ | dB/℃ | <0,005 | |||||||||
| Thay đổi nhiệt độ bước sóng | bước sóng/℃ | <0,002 | |||||||||
| Mất mát phụ thuộc phân cực | dB | <0,1 | |||||||||
| Phân cực chế độ phân tán | dB | <0,1 | |||||||||
| định hướng | dB | >50 | |||||||||
| mất mát trở lại | dB | >45 | |||||||||
| Xử lý công suất tối đa | mW | 300 | |||||||||
| Chọn nhiệt độ | ℃ | -5~+75 | |||||||||
| Nhiệt độ bảo quản | ℃ | -40~85 | |||||||||
| kích thước gói | mm | L100xW80xH10 | L141xW115xH18 | ||||||||

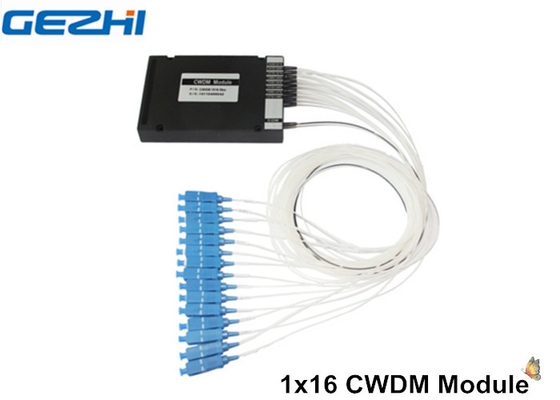

Hình ảnh sản phẩm
Hệ thống thụ động CWDM Mux Demux
Thông tin đặt hàng
| CWDM | XX | X | XX | X | X | XX |
| số kênh |
tâm sự -trưởng thành |
Kênh 1 | Loại sợi | Chiều dài sợi | Đầu nối vào/ra | |
|
04=4 Kênh 08=8 Kênh 16=16 Kênh 18=18 Kênh Kênh N=N |
M=Mux D=Demux O=OADM |
27=1270nm …… 47=1470nm 49=1490nm …… 61=1610nm SS=đặc biệt |
1=Xơ trần ống rời 2=900um 3=2mmCáp 4=3mmCáp |
1=1m 2=2m S=Chỉ định |
0=Không 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Chỉ định |
|
|
